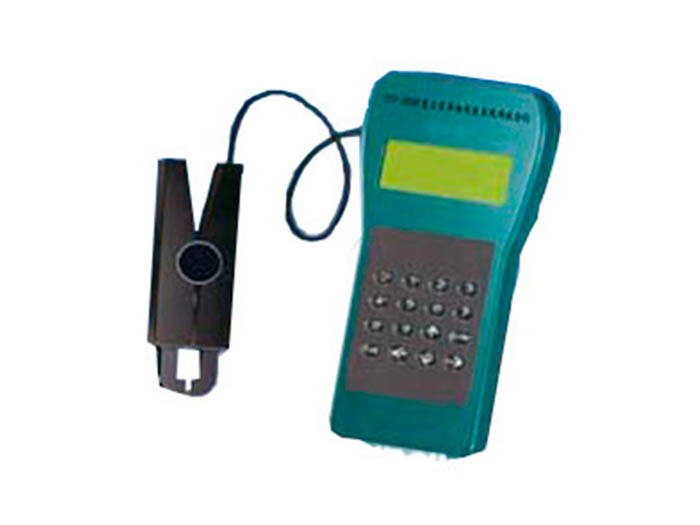

      SXDB-X多功能表现场校验仪[图集]

      产品品牌:三新电力 产品类别:电能表检定装置 参考标准:DL/T826-2002,DL/T448-2002

      说明书下载

      ◆ 汉字操作,直入式快捷菜单,测量一步到位
      ◆ 可校验单、三相三线、三相四线有功/无功电表
      ◆ 大容量掉电保护储存器,可储存224组现场测量数据
      三新电力给您提供专业的电力检测解决方案!027-8462 4498。

              SXDB-X多功能表现场校验仪具有同步工频电力参数测量功能(如:电压、电流有效值;有功、无功功率;功率因数;工频频率等),可校验各种有功、无功电能表;自动判别电表接线状态并提示接线错误;适配5A至2000A多种规格的电流钳后,可对电能计量柜的综合误差、电流互感器变比、电能质量(谐波)进行测量。
              产品按照国标《DL/T614-1997多功能电能表》、《GB/T15284-2002多费率电能表》、《GB/T17215-19981级、2级静止式交流有功电度表》、《JJG596-1999电子式电能表》、《JJG597-1989交流电能表检定装置》及便携式现场使用仪器制造的相关要求制造。

      SXDB-X多功能表现场校验仪性能特点

      采用大屏幕蓝晶显示器,可显示实时动态向量图,三相系统向量图和各相之间相位图准确直观
      汉字操作提示,直入式快捷菜单,测量一步到位
      三种工作电源方式,可外接市电电源供电也可现场电压测量端直接供电,又配备直流电源模块电池供电
      可校验单、三相三线、三相四线有功/无功电表(机械转盘式/电子式/磁卡式)
      判别三相三线和三相四线电能表的接线判别,显示错误位置,估算错接线状态下的更正系数;仪器还可检查单相电能表回路的进/出线电流平衡性,显示分流量
      ◆  配备500A以上大电流钳可测量电流互感器变比,并对电能计量装置进行综合误差校验
      仪器配备蓝牙通讯接口可现场与PDA掌上电脑联机,非常适用于户外现场远距离操作
      电能综合参数测试(含千瓦时kWh、电量波形、谐波检测等)仪器适用范围非常广泛
      工频参数测量:电压、电流、有功/无功功率、频率、功率因数、相位角、波形测量等
      可同步测量三相四线系统28组工频参数,或三相三线系统16组工频参数操作特别简洁
      大容量掉电保护储存器,可储存224组现场测量数据
      仪器配备华硕PDA电脑,用PDA进行数据无线互联,实现仪器校验数据的转储,抄表及校验任务下载等功能
      计算机接口功能完备,可在线测量时同步传送实测数据,具有智能化仪器的特征
      配备数据管理软件,用于测量数据上位机(PC机)储存、生成报表、管理打印等
      便携式的仪器结构,防震设计,适合于现场操作使用

      SXDB-X多功能表现场校验仪技术参数

      ◆ 输入特性:
          电 压:0-450V(过载120%)
          电 流:0-5A电流钳接入(过载120%);可选配50A、500A、1000A、2000A电流钳
          相 位:0°~360°
          频 率:45Hz~65Hz
      ◆ 输出特性:60000imp/kWh(电流量程<100A)600imp/ kWh(电流量程≥100A)
          输出脉冲:TTL电平
      ◆ 基本误差:
          有功电能:≤±0.5%
          无功电能:≤±1.0%
          有功功率:≤±0.5%
          无功功率:≤±1.0%
          电    压:≤±0.5%
          电    流:≤±0.5%
          频    率:≤±0.5%
          相    位:≤±0.5°
      ◆ 绝缘和耐压:绝缘电阻>10OMΩ(500V);耐压强度>2000VAC/1min(工频有效值)
      ◆ 供电电源:PT借电AC 85-265VV±10%   功耗:≤7.5VA
          插座供电 AC220V市电
          电池供电
      ◆ 使用和存储环境:
          使用温度:-18℃-45℃;存储温度:-45℃--65℃
          湿    度:≤±85%RH(使用),10-90%PH(存贮)

      SXDB-X多功能表现场校验仪使用说明

      使用说明:
      ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
      ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
      ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
      ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
      ☉ 详细操作说明书下载,请点击这里!
