    便携式串联谐振谐振 便携式串联谐振谐振 便携式串联谐振谐振 便携式串联谐振谐振

    SXBP便携式变频串联谐振试验装置[图集]

    产品品牌:三新电力 产品类别:串联谐振设备 参考标准:GB50150-2006,DL/T849.6-2004 GB50150-2006,DL/T849.6-2004

    说明书下载

    ◆ 稳定性、可靠性高
    ◆ 自动调谐功能强大
    ◆ 支持多种试验模式
    三新电力给您提供专业的电力检测解决方案!027-8462 4498。

            变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。
            SXBP系列串联谐振耐压装置主要由变频控制器,励磁变压器,高压电抗器,高压分压器等组成。变频控制器又分两大类,20KW及以上为控制台式,20KW以下为便携箱式;它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件,当电源频率等于1/(2π√LCX)时,它与被试品CX发生串联谐振。

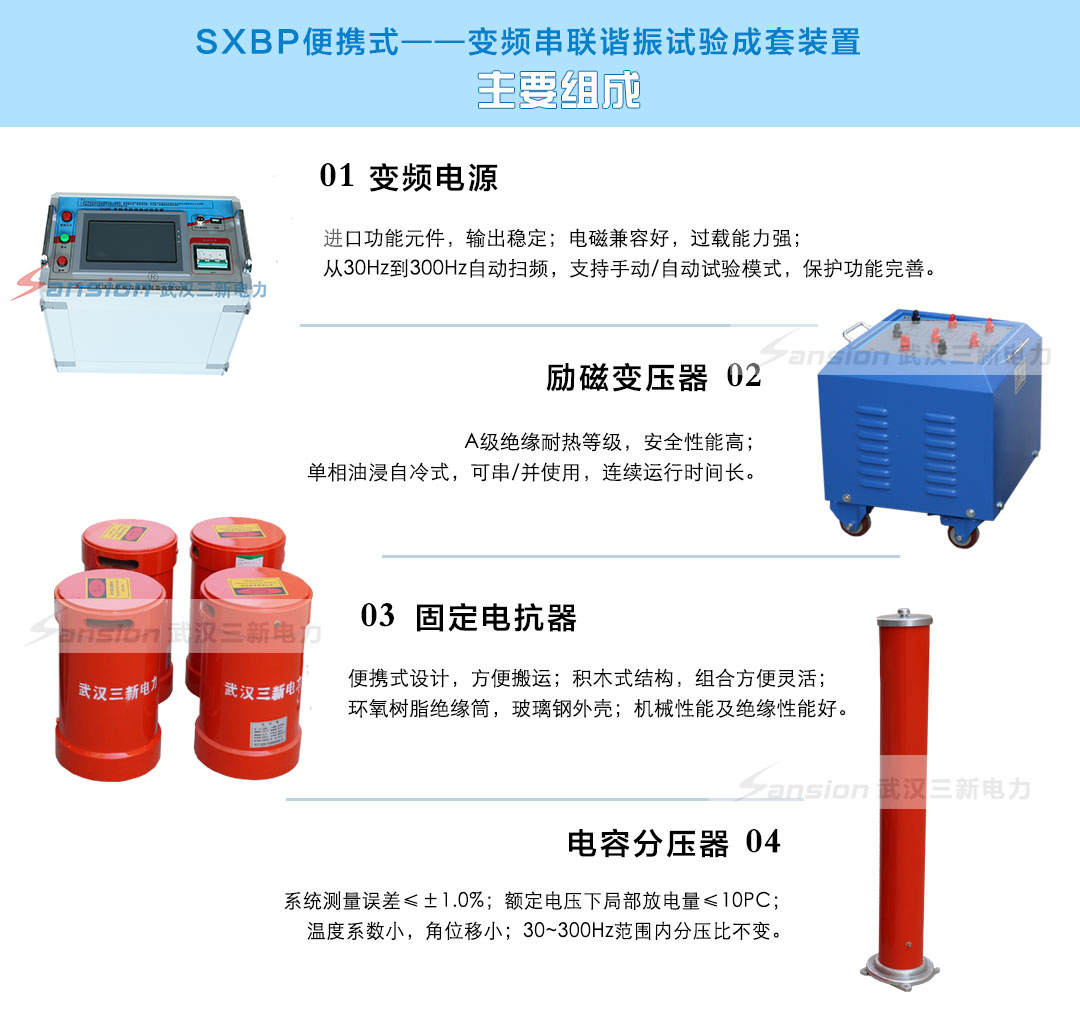

    串联谐振试验成套装置组成部分介绍

    注:其中补偿电容为选配件。

            该装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV,500KVGIS交流耐压试验。适用于大型变压器,发电机组工频耐压试验;电力变压器感应耐压试验;接地电阻测量。

    配置 变频串联谐振装置常用配置表

    变频串联谐振装置常用配置表

    配置表说明:

    1、产品型号名称:SXBP-27/54/108-108,SXBP为设备型号;27/54/108分别为单节电抗器的电压(单位:KV)、两节电抗器串联的电压、四节电抗器串联的电压;108为设备总容量(单位:KVA);

    2、试验对象为常规配置,仅供参考,如需兼顾,详细方案请致电:400-099-6788;

    3、如现有设备容量过小,电压过低,可增加电抗器增加,增加分压器提高测量电压。

    串联谐振耐压试验装置现场应用案例

    案例 串联谐振耐压试验装置现场应用案例

    三新电力出口孟加拉串联谐振耐压试验现场图



    三新电力出口孟加拉串联谐振耐压试验现场图



    信源铝厂串联谐振电缆耐压试验

    SXBP便携式变频串联谐振试验装置性能特点

    ◆ 稳定性、可靠性高

    系统采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力

    ◆ 自动调谐功能强大

    系统自动调谐时,从30Hz到300Hz自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程;扫频完成后,系统根据扫频初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,最后精确锁定谐振频率

    ◆ 支持多种试验模式

    系统支持“自动调谐+手动调压”,“自动调谐+自动调压”,“手动调谐+手动调压”等试验模式,推荐使用“自动调谐+手动调压”模式,既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高

    ◆ 系统人机交互界面友好

     试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能。全触摸屏操作及显示,具备试验数据保存和查询功能

    ◆ 保护功能完善

    具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性

    SXBP便携式变频串联谐振试验装置技术参数

    ◆ 谐振电压波型:正弦波,波形畸变率<1.0%
    ◆ 输出频率:30~300Hz
    ◆ 工作制:满功率输出下,连续工作时间60min
    ◆ 品质因素:30~80
    ◆ 输入工作电源:单相380/220V±10%,50Hz
    ◆ 环境温度:-10℃~+50℃
    ◆ 相对湿度:<95%,无凝露状况

    SXBP便携式变频串联谐振试验装置使用说明

    使用说明:
    ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
    ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
    ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
    ☉ 详细操作说明书下载,请点击这里!
