电流互感器的交流耐压试验

导读:电流互感器必须进行绕组连同套管一起对外壳的交流耐压试验。互感器二次绕组绝缘的交流耐压试验为2kV,可用2500V兆欧表代替。在交流耐压试验时,必须在电流互感器内充满合格的绝缘油并静止一定时间后才能进行试验。试验主要是考核互感器主绝缘强度与检查局部...
试验推荐设备
SXBP便携式变频串联谐振试验装置 YDJ系列油浸式试验变压器 YDQ系列充气式试验变压器 GTB干式试验变压器 YDQ系列无晕(无局放)超轻型试验变压器 JY系列高电压试验变压器



>>试验报告格式下载:点击下载

电流互感器必须进行绕组连同套管一起对外壳的交流耐压试验。互感器二次绕组绝缘的交流耐压试验为2kV,可用2500V兆欧表代替。在交流耐压试验时,必须在电流互感器内充满合格的绝缘油并静止一定时间后才能进行试验。试验主要是考核互感器主绝缘强度与检查局部缺陷。试验时,被试绕组的端头短接加压,非被试绕组短路与底座一起接地。由于互感器要求的试验电源容量相对较小,因此只有相应电压等级的试验变压器即可方便地进行该项试验。

本页面提供的下载报告为油浸式电流互感器交接试验报告,更多互感器试验报告统一格式下载详见:http://www.whsxdl.com/report/hgq.html

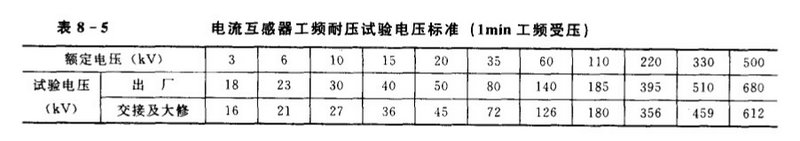

工频耐压试验电压标准见表8 —5(GB50150-1991)。

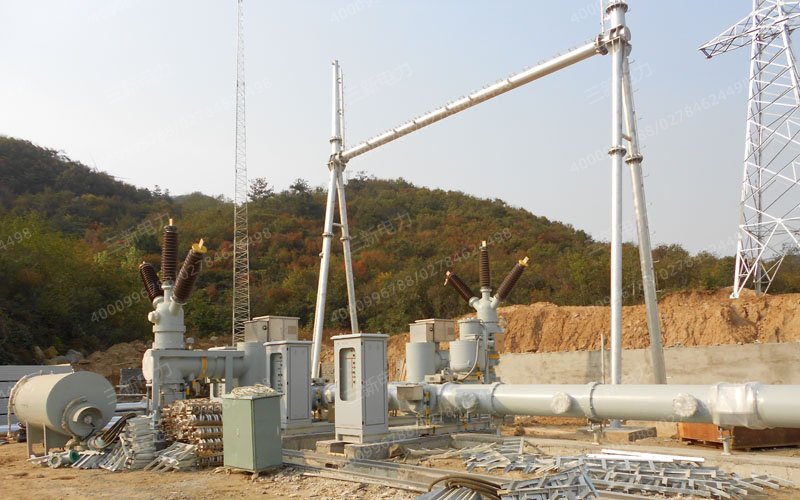

电流互感器交流耐压试验图

对于10kV及以下的电流互感器,由于它们都是固体综合绝缘结构,要求6年对绕组连同  套管一起对外壳进行交流耐住试验。Q/CSG10007-2004规定:一次绕组按出厂值的0.8倍进行。

1  应按出厂试验电压的80%进行;

2  电磁式电压互感器(包括电容式电压互感器的电磁单元)在遇到铁芯磁密较高的情况下,宜按下列规定进行感应耐压试验:

1) 感应耐压试验电压应为出厂试验电压的80%。

2) 试验电源频率和试验电压时间参照本标准第7.O.13条第4款的规定执行。

3) 感应耐压试验前后,应各进行一次额定电压时的空载电流测量,两次测得值相比不应有明显差别;

4) 电压等级66kV及以上的油浸式互感器,感应耐压试验前后,应各进行一次绝缘油的色谱分析,两次测得值相比  不应有明显差别;

5) 感应耐压试验时,应在高压端测量电压值。

6) 对电容式电压互感器的中间电压变压器进行感应耐压试验时,应将分压电容拆开。由于产品结构原因现场无条件拆开时,可不进行感应耐压试验。

3  电压等级220kV以上的SF6气体绝缘互感器(特别是电压等级为500kV的互感器)宜在安装完毕的情况下进行交流耐压试验;

4  二次绕组之间及其对外壳的工频耐压试验电压标准应为2kV;

5  电压等级110kV及以上的电流互感器末屏及电压互感器接地端(N)对地的工频耐压试验电压标准,应为3kV。
