HJ系列精密电压互感器

当前位置:主页 > 三新产品 > 产品中心 > 互感器计量试验设备 > HJ系列精密电压互感器 >
当前位置:主页 > 三新产品 > HJ系列精密电压互感器

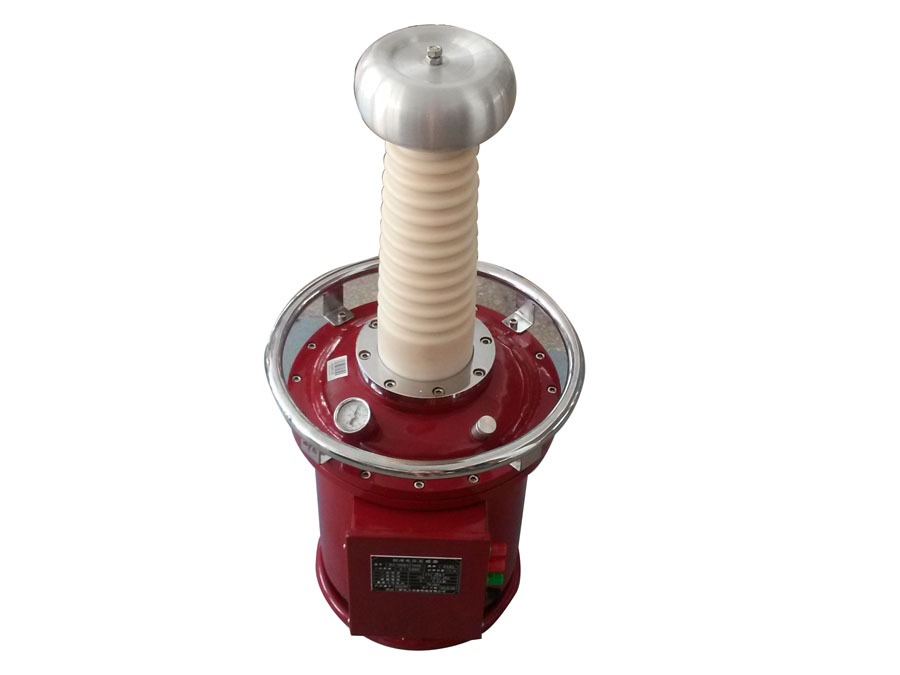

    HJ气式标准电压互感器[图集]

    产品品牌:三新电力 产品类别:HJ系列精密电压互感器 参考标准:DL/T474.4-2006,DL/T848.2-2002

    说明书下载

    ◆ 充气式标准电压互感器
    ◆ 结构紧凑,体积小,携带方便
    ◆ 维护、接线、操作简单
    三新电力给您提供专业的电力检测解决方案!027-8462 4498。

            本标准电压互感器是针对基层供电及生产部门的实际需要而设计制造的自升压一体化组合式电压互感器。该标准电压互感器机构紧凑、体积小、重量轻、携带方便、操作简单、不需维护等优点。本产品特别适合于现场使用,也可在实验室作为标准电压互感器和试验变压器使用。
            本标准电压互感器升压部分采用高磁导率的冷轧取向硅钢片卷成并经过热处理,内有独 立的升压器和互感器,升压器采用磁屏蔽,升压器的高压输出与标准互感器一次电压绕组并 联经高压接线柱(A-X)作为升压输出,向被测互感器提供高电压。面板上的(L-N)为 0-220V 输入,(a-x)为标准互感器的二次测量端子。高低压间采用全绝缘结构,高压绕组采用特殊 材料及无油绝缘有效工艺,彻底根除了油浸式互感器的缺点。

    HJ气式标准电压互感器性能特点

    ◆ 结构紧凑,体积小,携带方便

    ◆ 维护、接线、操作简单

    ◆ 可定制5VA二次负荷的标准互感器,常规0.2VA二次负荷标准互感器可现货供应

    HJ气式标准电压互感器技术参数

    ◆ 一次电压:6KV~500KV

    ◆ 二次电压:100V、100/√3V、100/3V

    ◆ 电压范围:20%~120%

    ◆ 功率因数:COSφ=0.8,1.0

    ◆ 准确度等级:0.05~0.01级

    HJ气式标准电压互感器使用说明

    使用说明:
    ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
    ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
    ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
    ☉ 详细操作说明书下载,请点击这里!

    HJ气式标准电压互感器质检证书

    点击这里:三新电力质检证书,可查找更多其他证书与报告。
