变压器工频耐压试验是电力设备交接、预防性试验的核心项目，针对变压器容性负载特性，串联谐振耐压装置凭借谐振升压、低功耗、波形纯正、保护完善的优势，成为主流试验设备。科学选型是保障试验安全、数据精准、作业高效的关键，本文结合变压器试验工况，梳理系统化、可落地的串联谐振装置选型思路。
一、选型核心前提：明确试验基础参数
选型前必须精准锁定变压器核心参数，所有设备规格均围绕试验对象匹配，避免参数不符导致无法试验或设备过载。
1. 确定试验电压等级
严格依据《电力设备交接试验规程》《电力设备预防性试验规程》，区分不同电压等级变压器的工频耐压标准值，涵盖10kV、35kV、110kV、220kV等常用等级。同时区分
全绝缘变压器与
分级绝缘变压器：分级绝缘变压器无需整体高电压耐压，可采用分段耐压方式，设备电压规格可适配降低，大幅降低设备成本和搬运难度；全绝缘变压器需按额定标准电压整体耐压，需匹配足额电压等级设备。
2. 核算试验负载容量
变压器绕组为典型容性负载，负载电容是选型核心数据。容量越大、电压等级越高的变压器，绕组对地电容、相间电容越大，试验所需的谐振容量越高。选型前需精准获取变压器额定容量、电压等级、绕组电容参数，以此核算试验所需的最大试验电流、谐振容量，为电抗器、变频电源选型提供依据。
3. 区分试验场景
分为出厂试验室固定试验、变电站现场交接试验、检修预防性试验三大场景。试验室场景对设备精度、稳定性、连续工作能力要求更高；现场场景侧重设备轻量化、模块化、便携性，适配户外、狭小空间、无固定电源等复杂工况。
二、核心部件精准选型（关键参数匹配）
串联谐振装置由变频电源、励磁变压器、谐振电抗器、分压器四部分组成，各部件需独立精准选型、整体适配匹配。

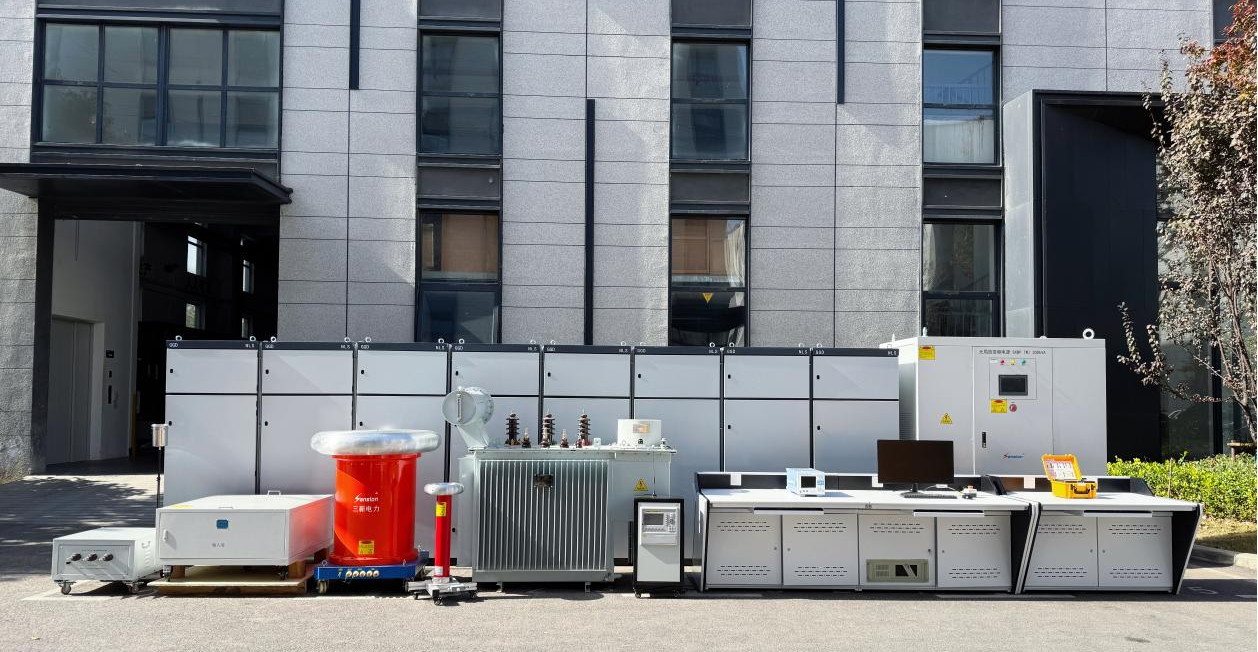

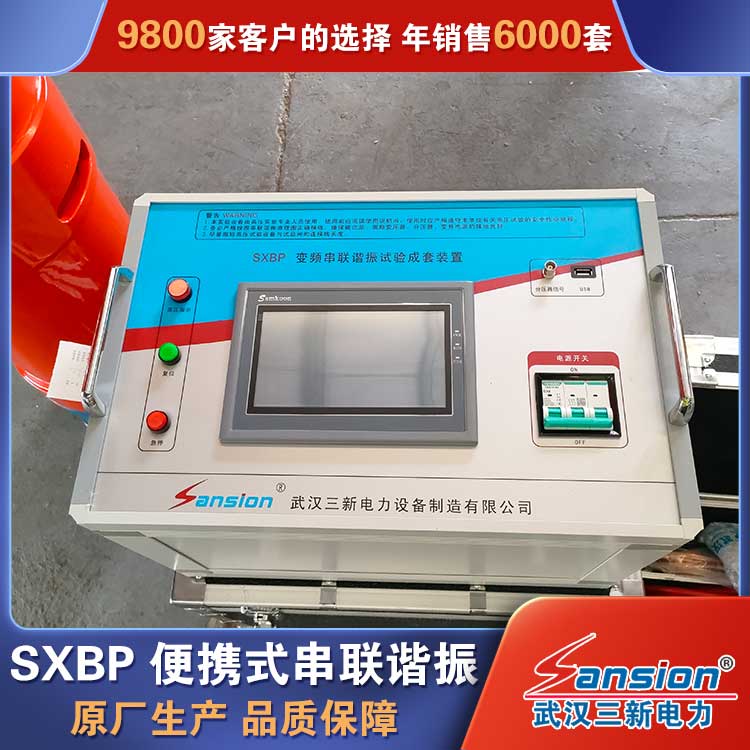

1. 变频电源选型
变频电源是整套设备的控制核心，负责调节频率实现谐振状态。选型核心看
输出功率、电压调节范围、频率调节范围、稳压精度。变压器耐压试验负载电容波动较小，电源频率常规适配30-300Hz即可，可精准锁定谐振点；稳压精度需≤1%，保障试验电压稳定，避免电压波动导致试验数据偏差或设备跳闸。现场试验优先选用带过压、过流、闪络、短路多重保护的智能变频电源，具备自动扫频、自动寻谐、一键升压功能，降低人工操作误差。
2. 励磁变压器选型
励磁变压器负责为谐振回路提供初始激励电压，选型核心匹配
额定电压、额定容量。需根据试验最高电压、试验电流核算容量，预留10%-20%余量，避免满负荷工作导致发热、跳闸。同时区分干式、油浸式结构：试验室固定使用可选油浸式，稳定性强、过载能力好；现场移动作业优先干式励磁变，体积小、重量轻、免维护、安全性高。
3. 谐振电抗器选型（重中之重）
电抗器是决定谐振效果的核心部件，选型遵循
电容匹配、容量余量、模块化适配三大原则。根据变压器绕组电容、试验电压，计算所需电感量，确保在30-300Hz常规频段内可顺利谐振。优先选用模块化电抗器，可通过串并联组合，适配不同容量、不同电压等级的变压器试验，实现一机多用，兼顾10kV-220kV全等级变压器耐压需求。同时电抗器需具备低损耗、高绝缘性能，长时间升压试验无明显发热，杜绝局部放电、击穿隐患。
4. 电容分压器选型
分压器用于实时采集试验电压，保障数据精准。选型需匹配设备最高试验电压，电压测量精度≥0.5级，具备抗干扰能力，适配现场复杂电磁环境。同时要求分压比稳定、响应速度快，可实时反馈电压数据，配合变频电源实现精准稳压。
三、场景化选型适配原则
1. 试验室固定试验选型
侧重高精度、高稳定性、大余量配置。设备整体容量预留20%-30%余量，适配批量、长时间连续试验；选用高精度变频电源、低损耗电抗器，保障试验数据重复性、准确性；可搭配固定式操作台、数据记录系统，支持试验数据自动存储、导出，满足试验室检测溯源要求。
2. 现场移动试验选型
侧重模块化、轻量化、便捷化。优先选用分体式模块化设备，电抗器、励磁变可拆分搬运，适配变电站狭小场地、高空作业、无电梯场景；设备具备宽电压输入适配，可兼容现场380V工业临时用电，抗干扰、耐颠簸，适应户外温差、潮湿等复杂环境。
3. 高低压通用适配选型
兼顾多场景使用需求，优先选用可组合式谐振系统，通过电抗器串并联切换、电源参数调节，同时适配10kV/35kV中低压变压器、110kV/220kV高压变压器耐压试验，避免单一设备功能局限，提升设备利用率。
四、选型避坑核心要点
•
杜绝参数刚好匹配：变压器试验存在升压冲击、电压波动，设备容量、电压必须预留余量，长期满负荷运行易导致设备老化、保护误动作，影响试验进度。
•
区分容性负载专用设备：严禁选用通用型谐振设备，变压器为纯容性负载，需匹配容性负载专用算法的变频电源，避免无法精准寻谐、波形畸变超标。
•
重视设备绝缘与防护：高压试验核心是安全，设备绝缘等级需高于试验最高电压，具备闪络保护、零位启动、紧急停机功能，杜绝试验击穿、设备损坏、人员安全事故。
•
兼顾合规性：选型设备参数、试验流程需符合国标试验规程，设备具备校准资质，试验数据可作为交接、验收合规依据。
五、选型总结
变压器耐压试验串联谐振装置选型，核心逻辑为
先定试验对象参数、再匹配设备核心规格、最后适配使用场景。以变压器电压等级、绕组电容、试验类型为基础，精准匹配变频电源、励磁变、电抗器、分压器参数，结合试验室/现场作业场景，平衡精度、稳定性、便携性、通用性，同时预留安全余量、坚守合规标准，最终选出适配性强、性价比高、安全稳定的成套试验设备。
六、开关柜交接试验串联谐振配置参考方案
开关柜交接工频耐压试验是配电工程验收核心项目，区别于变压器、电缆大容性负载特性，开关柜、母线、套管属于
小电容、高绝缘、易闪络试品，单台电容仅50～200pF，多台并联总电容极低。选型核心为适配小电容谐振、设备轻量化、闪络快速保护，适配配电室狭小作业空间，严格遵循GB 50150、DL/T 596电气交接试验规程。
6.1 开关柜试验核心参数标准
明确不同电压等级开关柜工频耐压试验基准参数，为设备选型提供核心依据，同时预留10%-20%电压、容量余量，规避现场引线压降、环境干扰导致的升压不足问题。
•
10kV开关柜：标准试验电压42kV，单台电容50～150pF，多柜并联总电容≤1000pF，试验电流极小，谐振频率偏高
•
35kV开关柜：标准试验电压95kV，单台电容100～200pF，多柜并联总电容≤1500pF，对设备高压稳定性要求更高
核心特性：小电容试品谐振点区间窄、易失谐，需设备高频段精准扫频、稳压性能优异，杜绝升压不稳、保护误动问题。
6.2 分级配置参考方案
方案一：10kV开关柜专用（现场巡检/小型工程首选）
适配小区配电、开闭所、小型变电站10kV开关柜批量交接、预防性试验，主打轻量化、便携易搬运、性价比高。
• 成套规格：50kV/50kVA变频串联谐振装置
• 变频电源：5kW，30～300Hz宽频扫频，小电容专用谐振算法，稳压精度≤1%，具备微秒级闪络保护、零位启动、紧急停机功能
• 励磁变压器：5kVA干式结构，380V工业市电输入，免维护、体积小巧，适配现场临时用电
• 谐振电抗器：单节50kV/1A，低损耗、高绝缘，无需复杂组合，单柜、多柜并联试验均可稳定谐振
• 电容分压器：50kV、0.5级高精度，抗现场电磁干扰，电压采集精准稳定
适用场景：仅承接10kV开关柜、母线、绝缘子、套管耐压试验，设备拆装便捷，适配配电室狭小空间作业。
方案二：10kV/35kV通用（工程总包/综合检修主推）
全覆盖中高压开关柜试验，模块化设计一机多用，可兼顾变压器、小型电缆、互感器耐压试验，设备利用率最高，为主流标配方案。
• 成套规格：100kV/100kVA模块化变频串联谐振装置
• 变频电源：10kW，30～300Hz全自动扫频寻谐，针对小电容试品优化谐振逻辑，波形失真度低，支持数据存储、导出，满足验收溯源需求
• 励磁变压器：10kVA干式模块化，过载能力强，适配长时间连续试验
• 谐振电抗器：双节50kV/1A模块化设计，可自由串并联：串联输出100kV适配35kV开关柜，并联输出50kV/2A适配10kV多柜并联大容量试验
• 电容分压器：100kV、0.5级高精度，分压比稳定，响应速度快
适用场景：同时承接10kV、35kV高低压开关柜交接试验，适配大中型配电工程、常态化检修检测作业。
6.3 开关柜专属选型核心要点
•
优先适配小电容谐振：摒弃通用大电容设备，必须选用小电容专用变频算法，解决开关柜电容过小、谐振点难找、易失谐、升压抖动问题，保障试验稳定。
•
强化闪络保护性能：开关柜内部绝缘间隙小、灰尘潮湿环境易引发局部闪络、放电击穿，设备需具备微秒级快速断电保护，避免柜内元器件二次损坏、设备过载跳闸。
•
轻量化模块化刚需：配电室空间狭窄、通道受限，优先分体式模块化设备，各部件可拆分搬运、快速接线，无需大型吊装设备，适配现场施工条件。
•
频率区间适配高频工况：开关柜小电容负载谐振频率普遍偏高，设备30～300Hz全频段覆盖，杜绝高频段无法锁谐、试验失败问题。
•
严格预留参数余量：电压、容量均预留10%-20%余量，抵消现场引线杂散电容、高海拔、温湿度等环境影响，避免额定参数临界工作。
6.4 现场试验规范注意事项
• 试验前彻底断开开关柜二次回路、电压互感器、避雷器等弱压元件，拆除关联二次接线，防止高压窜入损坏精密设备。
• 被试柜体、设备外壳、接地端可靠接地，试验区域设置安全围栏及警示标识，杜绝高压安全隐患。
• 多柜并联试验时，高压引线尽量短、排布规整，减少杂散电容干扰，保证谐振稳定、试验数据精准。
• 潮湿、凝露天气禁止开展试验，提前清洁柜体绝缘表面，防止表面爬电、闪络导致试验误判。
• 严格执行零位启动、缓慢升压规范，全程监听柜体有无异响、放电声、冒烟现象，异常立即紧急停机。
6.5 方案总结
单一10kV开关柜常态化试验，优先选用
50kV/50kVA轻量化成套设备，性价比高、作业便捷；兼顾35kV高压开关柜及多品类设备试验，优选
100kV/100kVA模块化通用装置，适配性、通用性、实用性最优，完全满足各类开关柜交接、预试的合规验收标准。
变压器耐压试验串联谐振装置选型，核心逻辑为
先定试验对象参数、再匹配设备核心规格、最后适配使用场景。以变压器电压等级、绕组电容、试验类型为基础，精准匹配变频电源、励磁变、电抗器、分压器参数，结合试验室/现场作业场景，平衡精度、稳定性、便携性、通用性，同时预留安全余量、坚守合规标准，最终选出适配性强、性价比高、安全稳定的成套试验设备。
七、10kV–220kV电力电缆试验 串联谐振选配方案
电力电缆属于
大容性、长距离、参数波动大试品，是串联谐振装置最核心的应用场景。电缆电压等级越高、敷设长度越长，对地电容越大，试验谐振频率越低、所需试验电流越大。选型核心区别于变压器、开关柜：重点考核设备
低频起振能力、大电流带载容量、模块化串并联适配性。本方案依据GB 50150、DL/T 1476标准，覆盖10kV、35kV、110kV、220kV全等级电缆交接与预防性耐压试验。
7.1 电缆试验核心基准参数
7.1.1 国标试验电压标准
• 10kV电缆（U₀=8.7kV）：交接试验电压2U₀=24kV
• 35kV电缆（U₀=26kV）：交接试验电压2U₀=64kV
• 110kV电缆（U₀=64kV）：交接试验电压1.73U₀=128kV
• 220kV电缆（U₀=127kV）：交接试验电压1.73U₀=216kV
7.1.2 工程电容简易估算（核心选型依据）
电缆电容随长度线性增加，是决定设备容量、谐振频率的关键指标：
• 10kV电缆：0.20～0.30μF/km
• 35kV电缆：0.18～0.25μF/km
• 110kV电缆：0.12～0.20μF/km
• 220kV电缆：0.08～0.15μF/km
选型硬性要求：设备额定电压预留
10%～20%余量，额定电流、整体容量预留
20%～30%余量，抵消现场引线杂散电容、电压波动、线路损耗带来的影响，杜绝临界满载工作。
7.1.3 串并联选型口诀（现场通用）
高压看串联、长距看并联：高电压等级靠电抗器串联抬升输出电压；长距离大电容电缆靠电抗器并联提升输出电流、增大带载能力。
7.2 全等级分级选配方案（工程落地版）
方案一：10kV/35kV配网电缆专用（区县检修、小型工程）
适配城市配网、小区配电、工业园区短距离电缆试验，兼顾开关柜、互感器耐压，性价比高、拆装便携。
• 成套规格：
60kV/60kVA 变频串联谐振装置
• 变频电源：6kW，30～300Hz，全自动扫频寻谐，适配中高频段配网电缆谐振特性，稳压精度≤1%
• 励磁变压器：6kVA干式模块化，适配现场380V临时用电
• 谐振电抗器：单节60kV/1A，低损耗设计
• 电容分压器：60kV、0.5级高精度抗干扰型
带载能力：10kV电缆≤2km、35kV电缆≤1km，完全满足常规配网工程试验需求。
方案二：10kV～110kV通用款（工程总包、市级单位主推）
通用性最强、利用率最高的主流配置，覆盖中高压全规格电缆，同时兼容变压器、开关柜、GIS等各类容性试品。
• 成套规格：
130kV/130kVA 模块化串联谐振装置
• 变频电源：13kW，30～300Hz，优化低频谐振算法，长电缆不易失谐，支持数据存储导出、试验溯源
• 励磁变压器：13kVA干式结构，过载能力强，适配长时间连续试验
• 谐振电抗器：双节65kV/1A模块化，灵活串并联：串联130kV适配110kV高压电缆，并联65kV/2A适配10kV/35kV超长距离电缆
• 电容分压器：130kV、0.5级高精度
带载能力：110kV常规敷设电缆、35kV长距离电缆、10kV超长线缆，适配绝大多数输变电工程场景。
方案三：10kV～220kV全电压高端款（省级试验、电科院、大型基建）
针对220kV高压、超长距离电缆专项设计，解决大电容、低频率谐振难题，适配高标准试验场景。
• 成套规格：
220kV/220kVA 低频模块化串联谐振装置
• 变频电源：22kW，
20～300Hz超低频启动（核心刚需），解决超长电缆电容大、谐振频率低于30Hz无法起振的行业痛点
• 励磁变压器：22kVA大容量干式模块，稳定性强
• 谐振电抗器：四节55kV/1A模块化，可自由串、并、混联，兼顾高压、大电流双重需求
• 电容分压器：220kV、0.5级高精度宽频型
带载能力：全覆盖220kV及以下所有电压等级、全长度电缆耐压试验，设备冗余量大、稳定性极高。
7.3 电缆试验专属核心选型要点（避坑重点）
•
优先考核低频起振性能：长距离高压电缆电容极大，谐振频率常降至20～30Hz，普通30Hz下限设备无法起振，做110kV/220kV长电缆必须选用20Hz低频电源。
•
模块化电抗器为刚需：电缆长度、电容波动极大，固定单节电抗器适配性差，模块化串并联可灵活切换电压、电流参数，实现一机全覆盖。
•
大电流余量不可缺失：电缆试验电流远大于变压器、开关柜试验，严禁按理论最小电流选型，必须预留20%以上容量余量，避免升压过程失谐、跳闸。
•
高速闪络保护必备：电缆绝缘缺陷易导致瞬间击穿闪络，设备需具备微秒级断电保护，防止电缆绝缘二次损伤、试验故障扩大。
•
波形与抗干扰要求高：高压电缆试验对波形失真度要求严苛，需选用专用容性负载算法，适配现场复杂电磁环境，保障试验数据合规有效。
7.4 电缆试验现场作业注意事项
• 电缆为大容量容性试品，试验前后必须多次充分放电，杜绝残余高压触电风险。
• 超长电缆试验谐振频率偏低，需放缓升压速率，缓慢锁定谐振点，避免快速升压导致失谐。
• 高压引线尽量短、拉直，减少悬空杂散电容，保证谐振状态稳定、试验数据精准。
• 阴雨、凝露、高湿环境严禁开展户外高压电缆耐压试验，防止表面爬电、闪络误判。
• 试验全程监测设备温度，电抗器壳体温度超60℃需停机散热，避免设备过载损坏。
7.5 选配总结
仅做10kV/35kV配网短电缆，选择
60kV/60kVA标准型性价比最优；常规输变电工程覆盖至110kV电缆，首选
130kV/130kVA模块化通用款，通用性与实用性均衡；涉及220kV高压超长电缆试验，必须选配
220kV/220kVA低频大余量模块化装置，满足低频起振、大电流带载、高稳定试验要求。
