本方案适用于10kV、35kV高压开关柜、柜内母线、套管、绝缘子、隔离开关等成套高压柜交接及预防性工频耐压试验。开关柜属于
小电容、高绝缘、易局部闪络试品，整体负载电容远小于电缆、变压器，选型核心为：适配小电容精准谐振、设备轻便模块化、闪络极速保护、稳压稳定，满足配电室狭小空间施工要求，试验依据 GB 50150、DL/T 596 电气设备交接试验标准。
一、开关柜试验基础参数
1. 标准试验电压
• 10kV开关柜：相对地工频耐压
42kV
• 35kV开关柜：相对地工频耐压
95kV
2. 负载电容特性（选型关键）
• 单台10kV开关柜电容：50～150pF，多柜并联总电容≤1000pF
• 单台35kV开关柜电容：100～200pF，多柜并联总电容≤1500pF
开关柜电容极小，谐振频率偏高、谐振区间窄，普通大电容电缆谐振设备容易出现
找不到谐振点、升压抖动、失谐跳闸，必须选用针对小电容优化的变频谐振系统。
二、两套标准化配置方案（二选一）
方案一：10kV开关柜专用（工程巡检、小区配电、开闭所）
轻量化高性价比配置，专为小电容开关柜工况设计，体积小、搬运方便，适配配电室狭窄通道。
成套规格：50kV/50kVA 变频串联谐振装置
•
变频电源：5kW，频率30～300Hz，内置小电容专用谐振算法，高频段扫频精准，稳压精度≤1%，解决开关柜难起振、易失谐问题；具备零位启动、过压过流、微秒级闪络保护、紧急停机功能。
•
励磁变压器：5kVA干式，380V市电输入，体积小巧、免维护、抗颠簸，适配现场临时用电。
•
谐振电抗器：50kV/1A 单节，低损耗高绝缘设计，单柜试验、多柜并联批量试验均可稳定锁谐。
•
电容分压器：50kV/0.5级，抗现场电磁干扰，电压采集精准稳定，满足验收数据溯源要求。
适用场景：仅做10kV开关柜、母线、套管交接耐压，区县日常检修、小型配电工程。
方案二：10kV/35kV通用款（主推、一机多用）
模块化通用配置，覆盖高低压开关柜全场景，可兼做小型变压器、互感器、短电缆耐压，设备利用率最高，适合工程总包、电力检修公司。

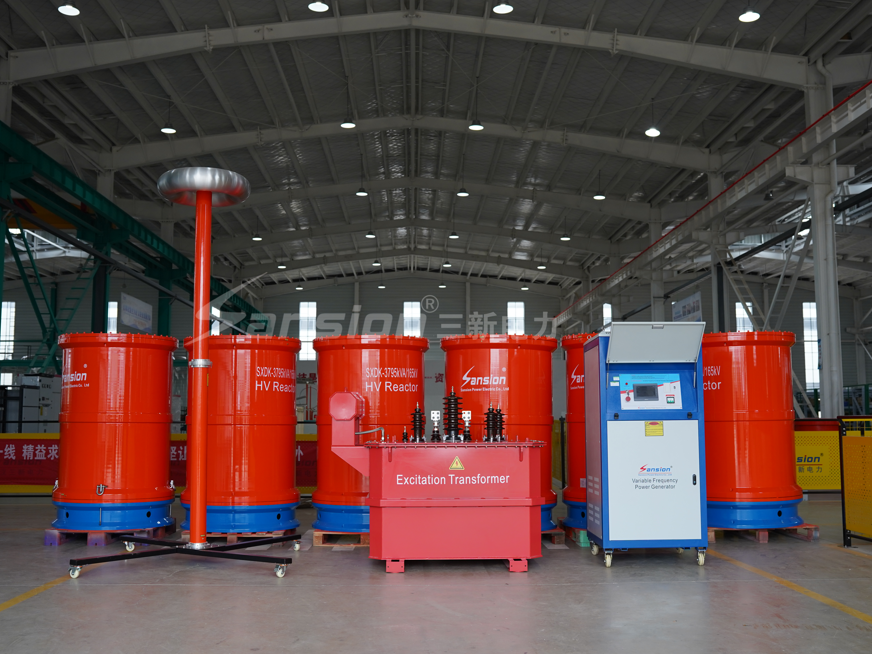

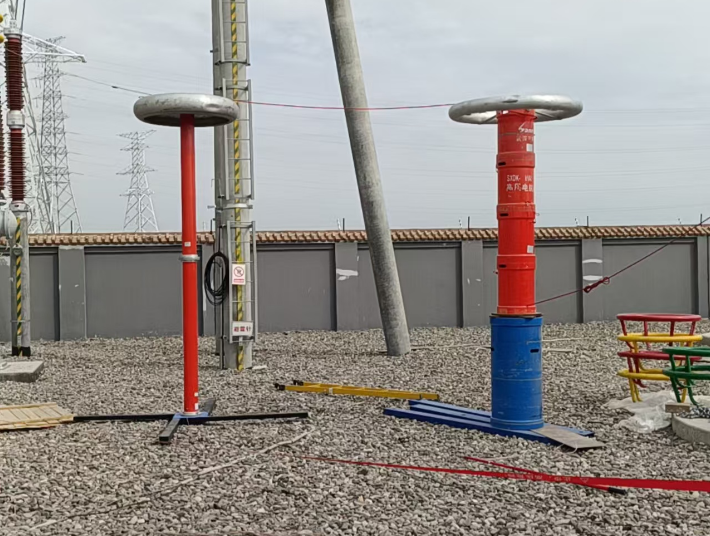

成套规格：100kV/100kVA 模块化变频串联谐振装置
•
变频电源：10kW，30～300Hz全自动扫频寻谐，针对小电容试品优化逻辑，波形失真度低，升压平稳无抖动，支持试验数据存储、导出、打印。
•
励磁变压器：10kVA干式模块化，过载能力强，可长时间连续作业，适配批量柜体试验。
•
谐振电抗器：双节50kV/1A 可串可并
串联模式：100kV/1A，满足35kV开关柜95kV耐压试验，电压余量充足；
并联模式：50kV/2A，满足10kV多柜并联批量试验，带载能力更强。
•
电容分压器：100kV/0.5级，宽频高精度，分压比稳定，响应速度快，适配高低压全场景。
适用场景：同时承接10kV、35kV开关柜交接试验，兼顾多种高压试品，综合性价比最优。
三、开关柜选型核心要点（区别于电缆、变压器）
•
必须适配小电容谐振：严禁使用电缆大电容通用谐振设备，否则高频无法锁谐、升压不稳、频繁跳闸，无法完成试验。
•
闪络极速保护刚需：开关柜内部间隙小、易积灰受潮，试验中极易局部放电、闪络击穿，设备需微秒级断电保护，避免柜内互感器、绝缘子二次损坏。
•
设备轻量化、分体式：配电室空间封闭、通道狭窄，设备需可拆分搬运、快速接线，无需吊装设备。
•
电压预留充足余量：现场引线、杂散电容、环境干扰会造成电压损耗，设备额定电压需预留10%～20%余量，杜绝升压不足。

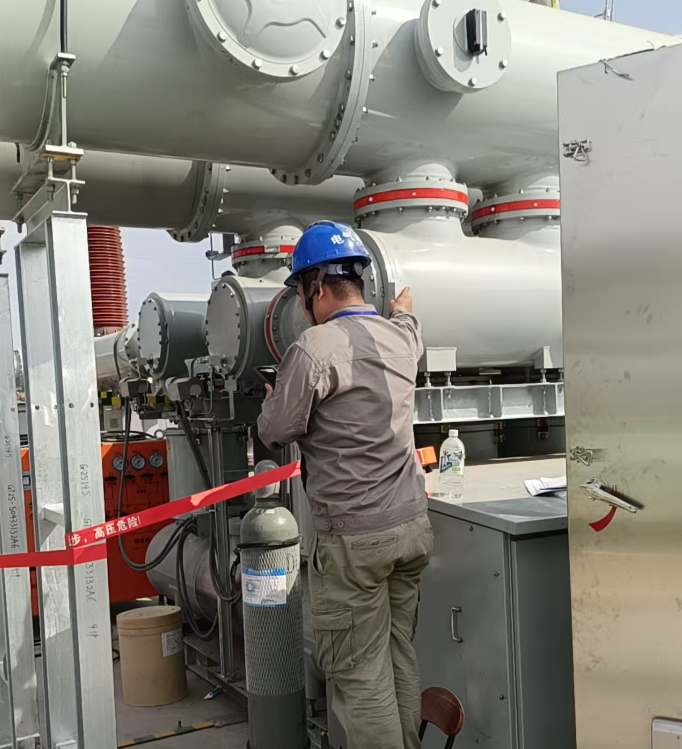

四、现场试验规范注意事项
• 试验前必须断开柜内PT、避雷器、二次回路所有连线，防止高压窜入二次回路损坏精密元件。
• 被试柜体、设备外壳、试验装置外壳可靠统一接地，试验区域设置围栏及警示标识。
• 多柜并联耐压时，高压引线尽量短、拉直规整，减少杂散电容干扰，保证谐振稳定。
• 高湿、凝露、阴雨天气禁止开展耐压试验，提前清洁柜内绝缘件，防止表面爬电、闪络误判。
• 严格执行零位启动、缓慢升压，全程监听有无放电异响、冒烟发热，异常立即停机断电、充分放电。
五、方案总结
单一10kV开关柜常态化检修、小型工程，优先选用
三新电力SXBP-50kV/50kVA轻量化成套装置，经济轻便、够用好用；需要覆盖35kV开关柜、兼顾多品类高压试验，统一选配
SXBP-100kV/100kVA模块化串联谐振装置，通用性、稳定性、性价比最优，完全满足开关柜交接验收、预试的合规标准。
