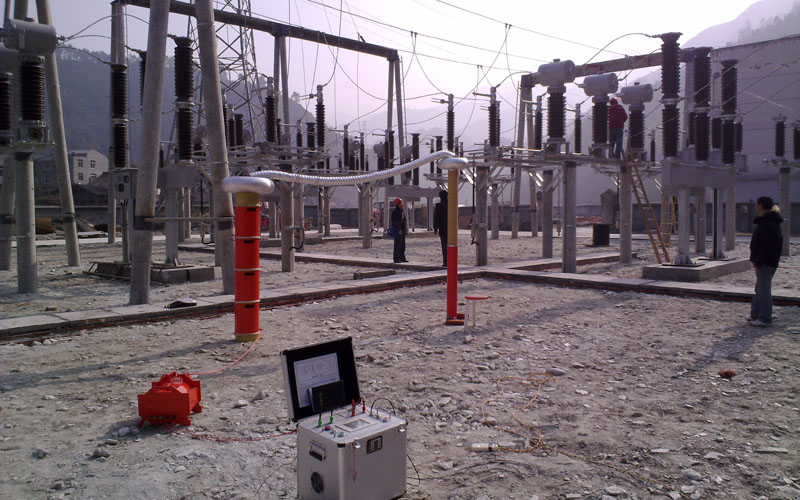

变压器工频耐压试验

导读:它是变压器试验的关键项目.是考核主绝缘抗电强度的基本措施。对变压器绕组连同套管一起进行超过额定电压一定倍数的工频交流试验电压,持续时间l min的交流耐压试验。其目的是用比运行情况更为严酷的条件下检验变压器绕组的绝缘水平。 交流耐压试验属于破坏...
试验推荐设备
SXBP便携式变频串联谐振试验装置 YDQ系列充气式试验变压器 YDJ系列油浸式试验变压器 GTB干式试验变压器 YDQ系列无局放超轻型试验变压器



>>试验报告格式下载:点击下载

它是变压器试验的关键项目.是考核主绝缘抗电强度的基本措施。对变压器绕组连同套管一起进行超过额定电压一定倍数的工频交流试验电压,持续时间l min的交流耐压试验。其目的是用比运行情况更为严酷的条件下检验变压器绕组的绝缘水平。

交流耐压试验属于破坏性试验,因此,必须在其他绝缘试验都合格的基础上进行.以免造成不必要的绝缘击穿与损坏事故。

变压器绕组绝缘经过交流耐压试验合格后,就可以投入运行。

本页面提供的下载报告为1600KVA及以下油浸式电力试验变压器交接试验报告,更多电力试验变压器试验报告统一格式下载详见:http://www.whsxdl.com/report/byq.html

电力变压器和电抗器交流耐压试验电压标准(kV)

系统标称

电压

设备高

电压

交流耐受电压

油浸式电力变压器和电抗器

干式电力变压器和电抗器

<1

≤1.1

2.5

3

3.6

14

8.5

6

7.2

20

17

lO

12

28

24

15

17.5

36

32

20

24

44

43

35

40.5

68

60

66

72.5

112

-

110

126

160

-

220

252

(288)    316

-

330

363

(368)    408

-

500

550

(504)    544

-



注:1  上表中,变压器试验电压是根据现行国家标准《电力变压器  第3部分:绝缘水平和绝缘试验和外绝缘空气间隙》GB 1094.3规定的出厂试验电压乘以0.8制定的。

2  干式变压器出厂试验电压是根据现行国家标准《干式电力变压器》GB 6450规定的出厂试验电压乘以0.8制定的。

额定电压11OkV及以上的电力变压器中性点交流耐压试验电压标准(kV)

系统标称电压

设备高电压

中性点接地方式

出厂交流耐受电压

交接交流耐受电压

110

126

不直接接地

95

76

220

252

直接接地

85

68

不直接接地

200

160

330

363

直接接地

85

68

不直接接地

230

184

500

550

直接接地

85

68

经小阻抗接地

140

112





(1)检查试验接线确保无误,被试变压器外壳与非加压绕组应可靠接地,瓦斯保护应投入,试验回路中过电流与过电压保护应整定正确、可靠。

(2)对变压器进行交流耐压试验时,必须在绝缘油处于静止状态,气泡充分逸出后才能进行。否则在耐压试验过程中会引起放电,造成判断上的困难。3~10kv的变压器油需静止5h以上,110kV 及以下变压器油静止24h;220kv变压器油静止48h;500kv变压器油静止72h,以避免耐压时造成不应有的绝缘击穿。

(3)油浸电力变压器的套管、入孔等所有能放气的部位都应打开充分排气,以避免由于残存空气而降低绝缘强度,导致击穿或放电。

(4)在试验过程中·升压速度应均匀.当电压升至40%试验电压以上时,应保持每秒3%试验电压上升;降压应迅速,但避免在40%试验电压以上突然切断电源。

(5)三相变压器的交流工频耐压试验,不必分相进行,但同侧绕组的三相引出线端必须短路后才能试验,否则可能损害变压器绕组的绝缘。

(6)交流耐压时间为1 min。如果发生放电或击穿时,应立即降压并切断电源。

(7)加压期间密切注视表计指示动态,观察、监听被试变压器,保护球隙的声音与现象,分析区别电晕或放电等有关迹象。
