三新电力技术员教您：自动调谐与手动调谐串联谐振装置

2. 自动调谐串联谐振
自动调谐依托设备内置单片机控制系统，实现全自动扫频、谐振点识别、锁定、升压保压全流程自动化。设备可在预设30-300Hz常规频段内高速扫描，精准捕捉回路谐振频率，自动匹配最优工作参数。
操作流程：接线完成→录入试验参数（电压、时长、频段）→启动自动试验→设备全自动扫频寻谐→自动锁定谐振点→平稳升压至设定值→自动计时、保压、降压停机，全程无需人工干预。

二、两种调谐模式优缺点详解

手动调谐优缺点

核心优势：
① 调节自由度极高，无固定扫频区间限制，可精细化微调频率，适配非线性试品、频率偏移量大的复杂工况；
② 抗干扰能力强，强电磁干扰、现场杂散电容复杂环境下，不会出现自动扫频误锁定、漏谐振问题；
③ 设备结构简单、故障率低、造价更低，维护成本低；④ 可针对额定电压下频率漂移的试品，实时动态微调校准。

核心短板：
① 试验效率极低，单次试品调谐耗时是自动模式的3-5倍，批量试验工作量极大；
② 人工操作误差大，调频过快易错过精准谐振点，过慢易导致试验超时；
③ 对操作人员经验要求高，新手易出现调压不稳、波形失真、试验失败等问题；
④ 无自动保护联动逻辑，误操作易引发过压、过流损坏试品。

自动调谐优缺点

核心优势：
① 试验效率极高，一键启动全自动完成试验，适合批量、常态化现场试验；
② 扫频精度高、谐振点锁定精准，输出波形稳定、失真度小，试验数据重复性好；
③ 自带过压、过流、闪络、零位启动多重保护，安全性远高于手动模式；
④ 支持试验数据自动保存、报告导出，便于资料归档溯源，适配标准化试验场景。

核心短板：
① 固定扫频区间，针对试品电容未知、参数波动极大、非线性特性强的特殊工况，易出现扫频遗漏、谐振点锁定不稳定的问题；
② 复杂强干扰现场，自动识别系统易受干扰失效；③ 设备造价更高，控制系统故障概率高于纯硬件手动设备。

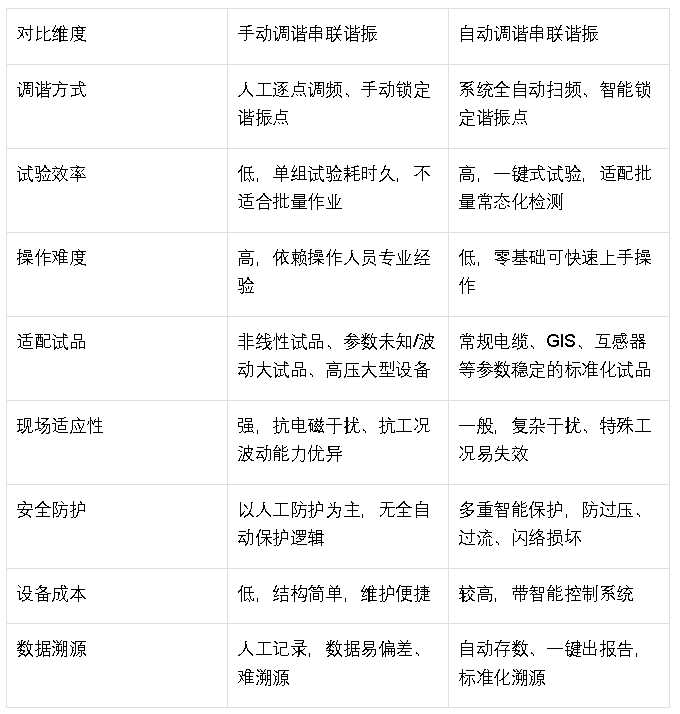

三、核心参数选型对比表

四、精准选型场景

✅ 优先选【手动调谐】的场景
场景1：特殊非线性试品试验：变压器、电抗器等带铁芯设备，铁芯磁化特性非线性，谐振频率会随试验电压升高发生漂移，自动扫频无法动态适配，必须手动在额定试验电压下精细微调谐振点，保证试验精度。
场景2：试品参数未知、波动极大工况：老旧线路、非标设备、现场引线杂乱、杂散电容干扰严重的场景，试品电容参数无固定范围，自动扫频区间有限易遗漏谐振点，手动全域调频可精准匹配参数。
场景3：强电磁干扰复杂现场：变电站密集设备区、临近高压线路等强干扰环境，自动控制系统易受干扰、谐振点锁定失效，手动调谐稳定性、可靠性更强。
场景4：科研、精准校准试验：需要反复微调参数、观测谐振特性、记录细微数据变化的试验场景，手动调谐的精细化调节优势无可替代。

✅ 优先选【自动调谐】的场景
场景1：常规批量耐压试验：配网电缆、10-35kV常规GIS、电压/电流互感器等标准化试品，参数稳定、谐振频率固定，自动调谐可快速完成批量检测，大幅提升作业效率。
场景2：常态化运维、新人作业场景：电力运维班组日常预防性试验、新人实操作业，无需依赖专业经验，一键启动即可完成试验，安全性、标准化程度更高。

场景3：需要标准化数据归档场景：工程交接试验、第三方检测试验，需要完整试验数据、自动生成合规报告，自动调谐可实现数据全程溯源，满足验收规范要求。

五、最优实操方案：自动粗调+手动微调

现场绝大多数复杂工况，不局限单一模式，行业通用最优方案为：自动扫频粗定位 + 手动精细微调。
先开启自动调谐，快速锁定近似谐振点，省去人工大范围扫频的繁琐流程，提升基础效率；再切换手动模式，在谐振点附近小范围微调频率，修正电压漂移、波形失真问题，兼顾试验效率与精准度，适配90%以上现场试验场景。

六、选型总结

1. 追求效率、标准化、安全性，常规工况：直接选择自动调谐串联谐振装置，适配日常运维、批量试验、工程交接；
2. 追求精度、稳定性、特殊复杂工况：选择带手动调谐功能的设备，应对非线性试品、强干扰、参数未知的特殊试验场景；
3. 长期现场作业最优选择：自动+手动双模式设备，兼顾效率与精度，适配全场景试验需求，性价比与实用性最高。
