      变压器作为电力输配电网络中的核心设备，其运行状态直接决定电网供电安全。变压器在出厂、安装交接、预防性试验环节，需要对变比、直流电阻、绕组绝缘、损耗、温升等多项参数开展全面检测。传统方式需要多台独立仪器分次接线、反复拆装，试验周期长，人为接线误差大。三新电力SXBZ系列变压器综合测试系统，将多项试验功能集成一体，实现一站式变压器多项目检测，大幅提升电力试验效率。本文带您读懂这套系统的核心工作原理。

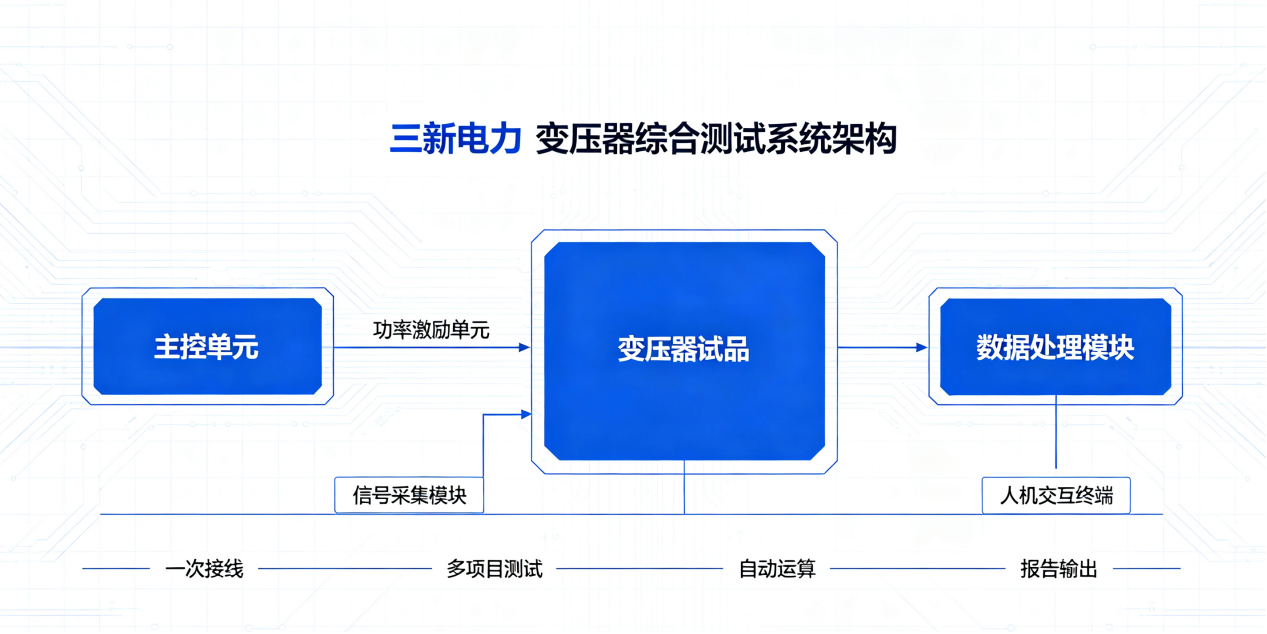

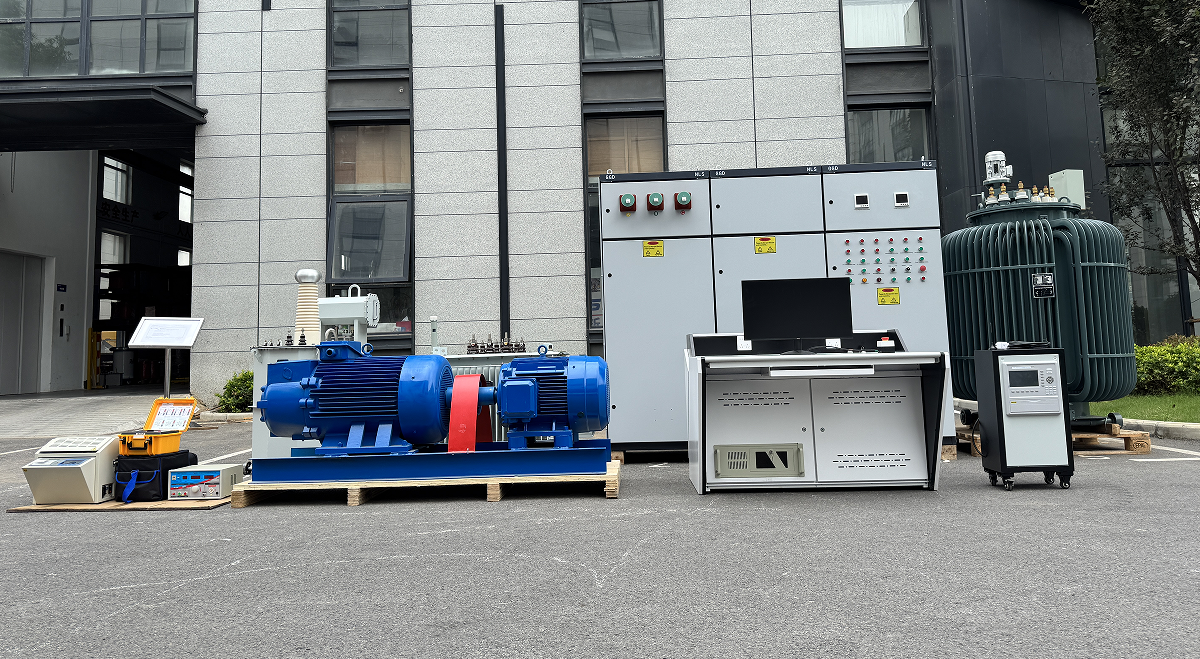

一、系统整体架构

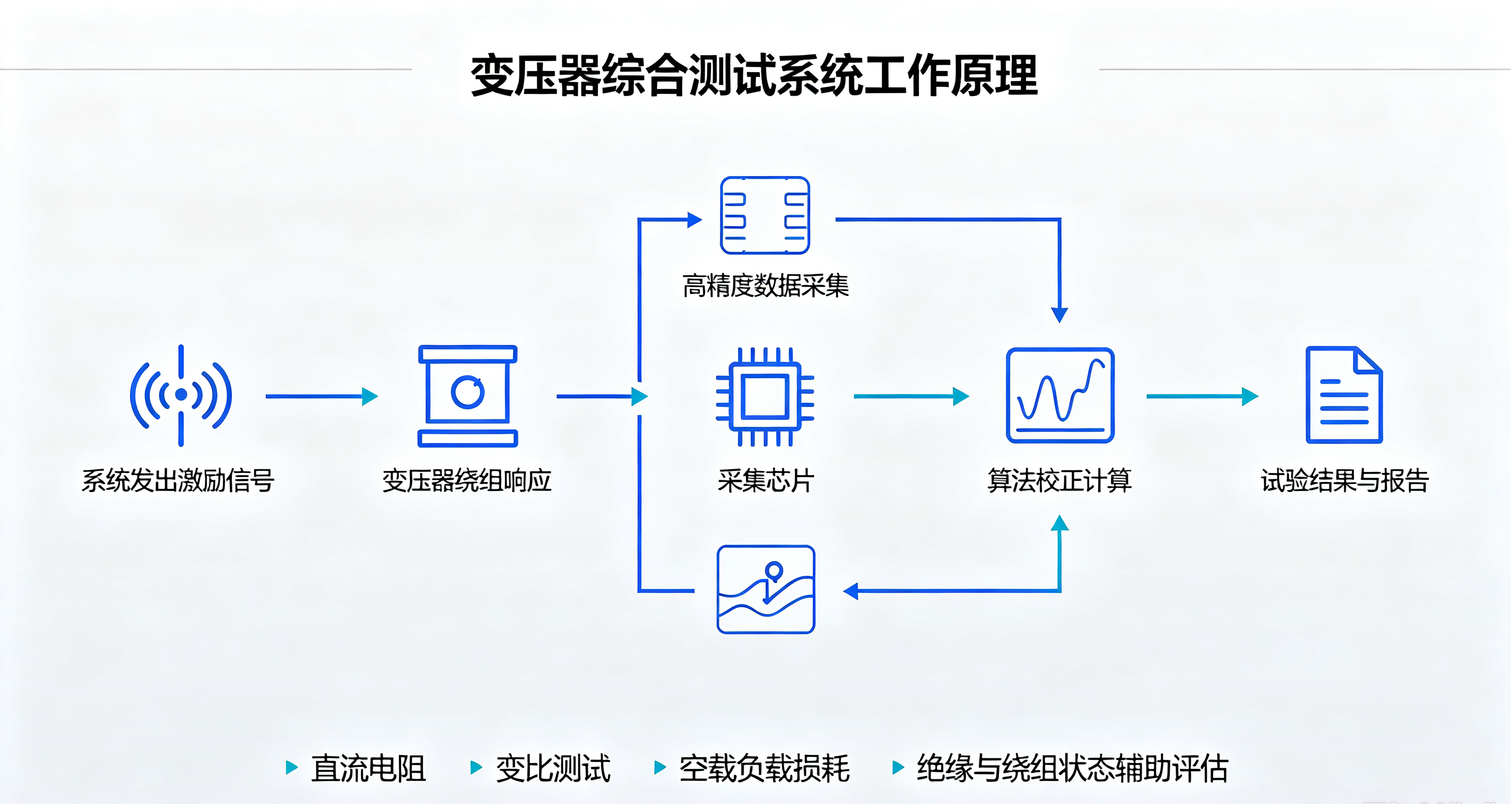

三新电力SXBZ系列变压器综合检测系统由主控单元、信号采集模块、功率激励单元、数据处理模块、人机交互终端组成。 主控单元负责下发试验指令，控制激励源输出对应的电压、电流信号；信号采集单元同步采集变压器绕组反馈回来的电压、电流信号；采集到的原始数据传输至内置算法模块，自动完成计算、校正，最终输出试验报告。整套系统通过一体化集成设计，省去多台仪器之间的同步调试，一次接线即可完成多项试验。

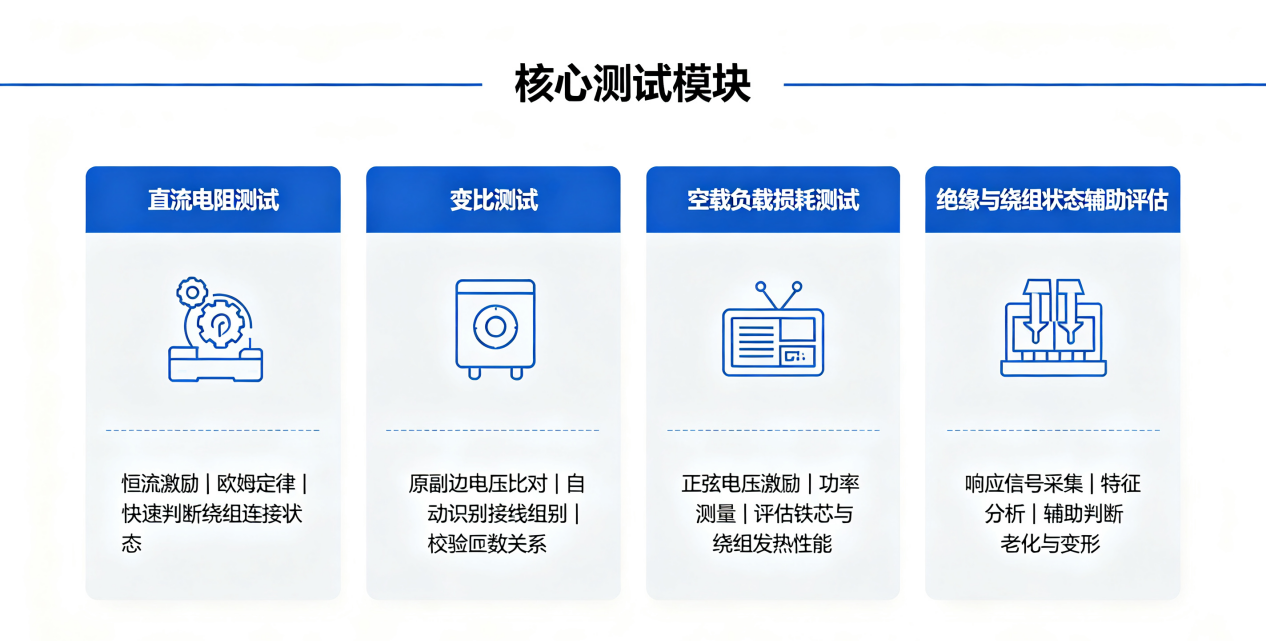

二、核心试验模块及工作原理

1. 变压器直流电阻测试模块

原理：系统向变压器绕组通入恒定直流电流，采集绕组两端电压，根据欧姆定律 \(R=U/I\) 计算绕组直流电阻。 三新电力在该模块内置恒流源闭环控制算法，针对大容量变压器电感大、充电时间长的特点，优化消磁逻辑，缩短等待时间，同时抑制感应电动势，保护设备与人员安全，快速判断绕组引线、分接开关是否存在接触不良、断线等缺陷。

2. 变比测试模块

原理：在变压器一次侧施加激励信号，采集原边、副边绕组电压信号，计算实际变比值，并与铭牌标称变比对比，判断变比误差。 系统可自动识别变压器接线组别，支持 YN、Y、D 等多种接线方式，自动完成极性校验，无需人工查表，快速检出绕组匝间短路、匝数异常问题。

3. 空载负载损耗测试模块

原理：空载试验时，在变压器一侧施加额定频率的正弦电压，另一侧开路，测量输入功率与电流，得到空载损耗、空载电流；负载试验时，变压器一侧短路，施加电流至额定电流，测量负载损耗。 三新电力综合测试系统采用高精度功率采集芯片，可自动校正电压、电流相位误差，准确测量损耗参数，评估变压器铁芯、绕组发热性能。

4. 绕组绝缘及其他辅助测试

系统集成绝缘电阻、绕组变形等配套测试能力，通过施加特定激励信号，采集绕组响应特征，判断绕组有无变形、绝缘老化受潮等隐患。

三、一体化系统的核心优势

1. 一次接线，多项目测试 传统试验需要直流电阻仪、变比测试仪、损耗测试仪多台设备轮流接线。三新电力变压器综合测试系统集成化设计，减少反复接线，降低接线错误带来的安全风险，缩短现场试验工时。
2. 数据自动采集、运算、生成报告 试验过程数据实时保存，自动计算试验结果，判断是否符合国标规范，支持试验报告导出、打印，方便电力工程、检修、出厂质检归档。
3. 抗干扰能力强，适配复杂现场 电力试验现场电磁环境复杂，系统采用屏蔽采样、数字滤波技术，抑制现场电磁干扰，保证数据稳定可靠，适用于变电站现场交接试验、变压器厂内出厂试验。

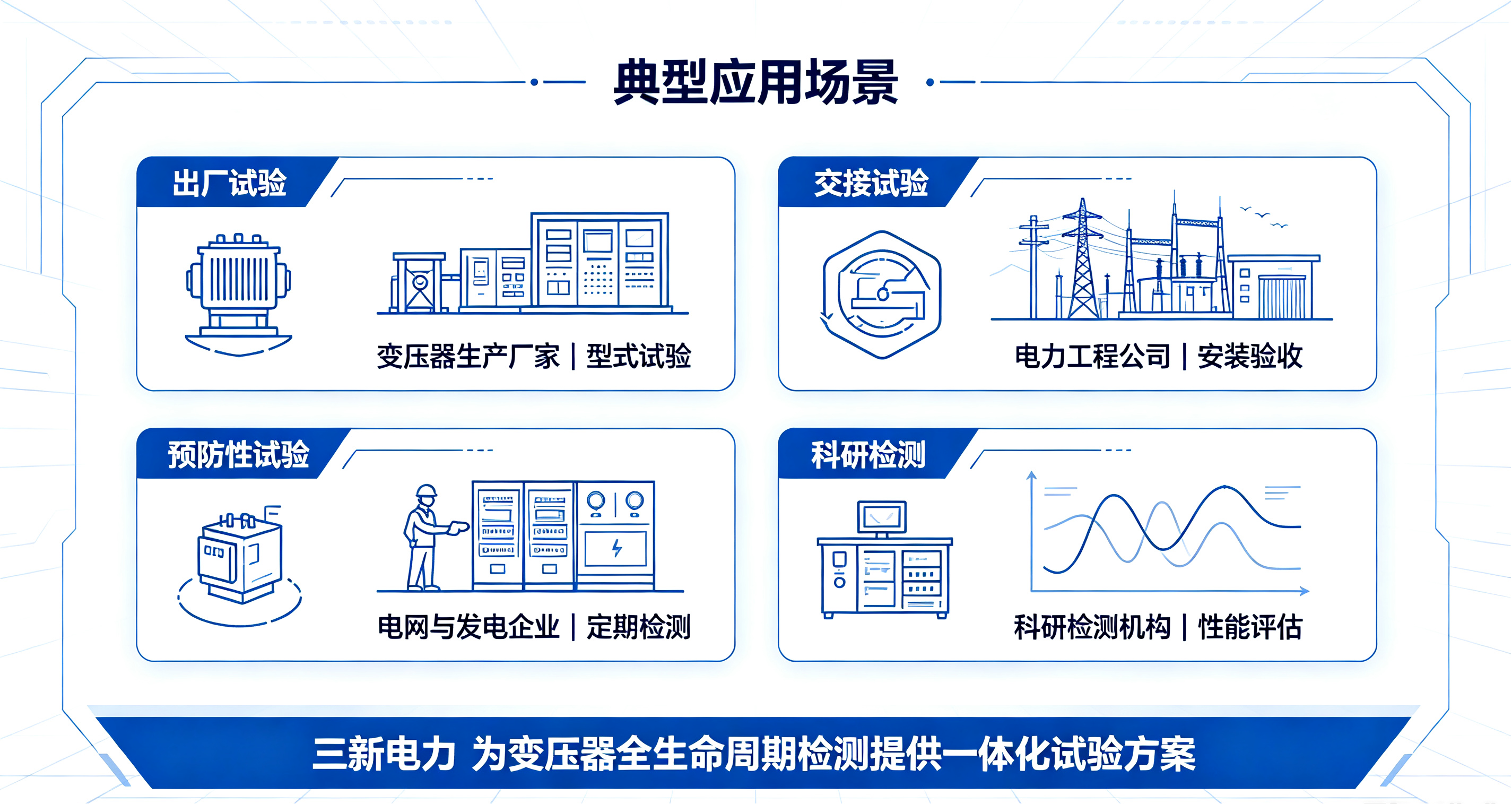

四、典型应用场景

      变压器综合检测系统，本质是一套集成多类电信号激励与采集的一体化试验平台。依托一体化硬件与自研算法，三新电力SXBZ系列变压器综合检测系统简化试验流程，保障试验精度，为电力变压器全生命周期质量检测提供可靠的试验解决方案。后续三新电力还将持续分享电力试验设备技术干货，欢迎持续关注。       三新电力专注电力高压试验设备研发生产，主营变压器综合测试系统、串联谐振试验装置、局部放电检测设备等，可提供定制化试验方案与技术支持。
