变压器作为电网核心输变电设备，交接试验、出厂检测、预防性试验是保障设备安全运行的关键环节。

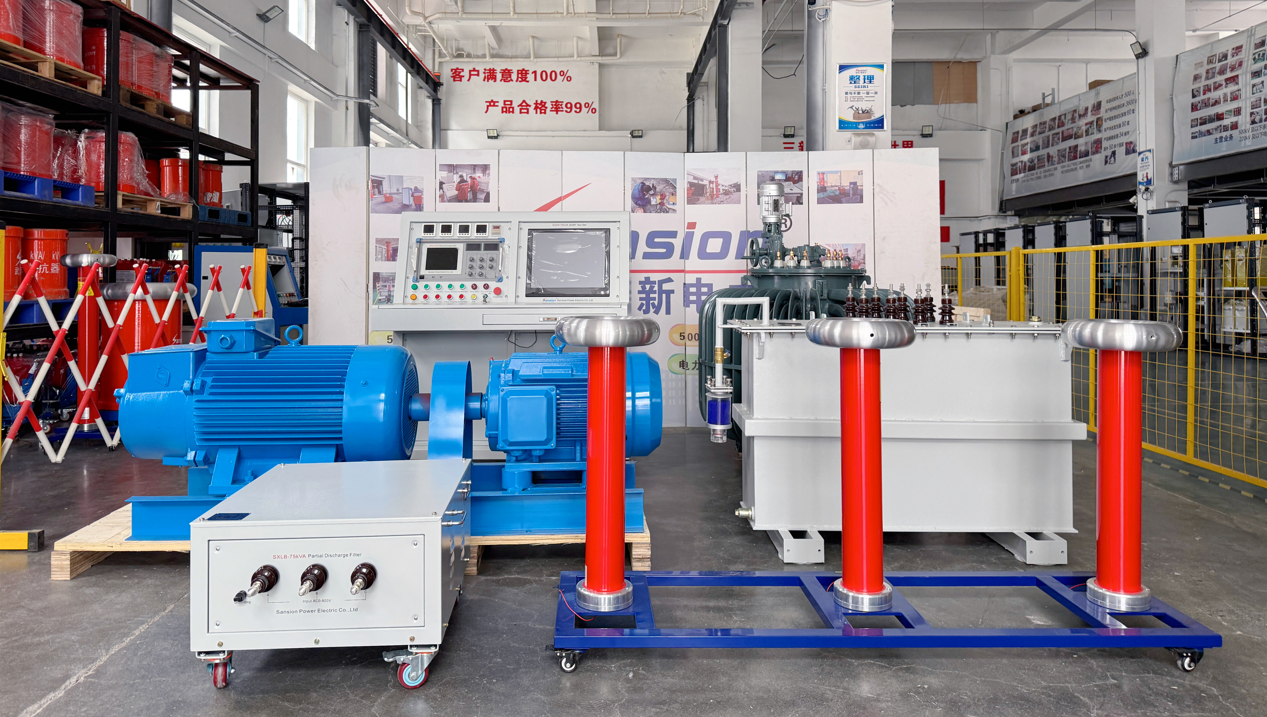

三新电力 SXBZ 系列变压器综合测试台集成直流电阻、变比组别、空载损耗、负载损耗、工频耐压等多项试验功能，一台设备即可完成变压器全套性能检测，大幅减少现场反复接线工作量。 但综合测试接线工序多、相序要求严，一旦接线失误，轻则数据失真、试验返工，重则损坏试验设备，甚至引发安全事故。本篇整理变压器综合测试现场接线核心要点，试验人员建议收藏备查。
一、接线前安全与预处理
1.
确认设备停电、充分放电 被试变压器必须完全断电，断开所有外部引线、避雷器、互感器二次回路；使用验电器确认无电，对绕组、套管多次充分放电，释放残余电荷。
所有接线操作，必须在断电、放电状态下开展，严禁带电接线。
2.
清理接线端子 打磨套管接线端子表面油漆、氧化层、油污，保证测试夹与金属端子紧密贴合；接触不良会造成数据漂移、误差超标，是现场试验最常见问题。
3.
拆除外接并联回路 断开中性点临时接地线、外部电缆、补偿电容器等外接线路，防止旁路分流干扰测量结果。
4.
仪器可靠接地 三新电力变压器综合测试台本体接地端子，使用足够截面铜导线可靠接入现场主接地网；接地点锈蚀处打磨干净，接地连接牢固。接地不仅保障人身安全，还能降低现场电磁干扰，提升测量精度。
5.
核对铭牌参数 提前记录变压器额定容量、高低压额定电压、接线组别、分接档位，后续接线与仪器参数设置保持匹配。
二、分项目接线核心要点
✅ 1、直流电阻测试接线
· 按 A/B/C 三相，将测试电流线、电压采样线对应接入变压器高低压绕组端子；
四线法测量，电流线与电压采样线分开，不可共用，消除引线电阻带来的测量误差。
· 有载调压变压器，每一个分接档位均需逐档测试，切换分接开关必须断电操作。
· 大容量变压器绕组存在电感，测试结束务必等待仪器自动放电，再移动测试夹。
✅ 2、变比与联结组别测试接线
· 综合台高压输出 A、B、C 对应连接变压器高压 A、B、C；低压采样 a、b、c 对应低压侧 a、b、c，
相序严禁接反，相序错误将直接导致组别判定错误。
· 带中性点引出的变压器，中性点端子按图纸接入；无中性点绕组，中性点悬空。
· 三新 SXBZ 综合台内置组别自动判别功能，接线完成后，在系统内录入铭牌组别，一键完成检测。
✅ 3、空载试验接线
· 一般在低压侧施加试验电压，高压侧绕组开路；高压侧引线保持足够安全距离，防止感应高压伤人。
· 接线紧固，检查 CT、PT 二次回路，确保二次回路无开路、短路隐患。
· 试验前在综合台设置保护阈值，一旦电流异常，系统自动跳闸保护。
✅ 4、负载（短路）试验接线
· 将变压器一侧绕组三相短接，另一侧施加试验电源；短接线采用大截面铜导体，连接牢靠。
· 短接位置优先选在套管端头，避免引线电阻影响损耗测量；
· 严格控制试验时间，负载试验绕组发热快，三新综合台自带温升监测与限时保护，防止绕组过热。
✅ 5、工频耐压试验接线
· 高压侧三相短接，低压侧三相连同中性点短接并可靠接地；
· 高压引线使用高压绝缘导线，引线悬空，远离箱体、接地构件，保证安全空气距离；
· 试验区域设置安全围栏，安排专人监护，升压前确认无关人员撤离试验区。
三、现场接线通用避坑要点
1.
高低压测试线不可混用，信号线、功率线分开排布，减少电磁串扰；线缆绝缘层检查无破损、开裂。
2. 所有接线遵循 “先接被试品端，再接试验台端；拆线顺序相反：先拆试验台端，后拆变压器端子”。
3. 接线全部完成后，双人复核：一人接线，一人核对图纸，确认相序、接地、短接回路无误，方可上电试验。
4. 试验过程中一旦出现异响、冒烟、数据异常，立刻降压、断电、放电，排查故障，禁止强行继续试验。
5. 户外现场试验，雨天、高湿环境尽量避免高压项目接线，防止表面泄漏。
变压器综合试验接线，
安全第一、相序为准、复核兜底。传统多台分立仪器试验，需要多次更换接线，耗时且容易出错。

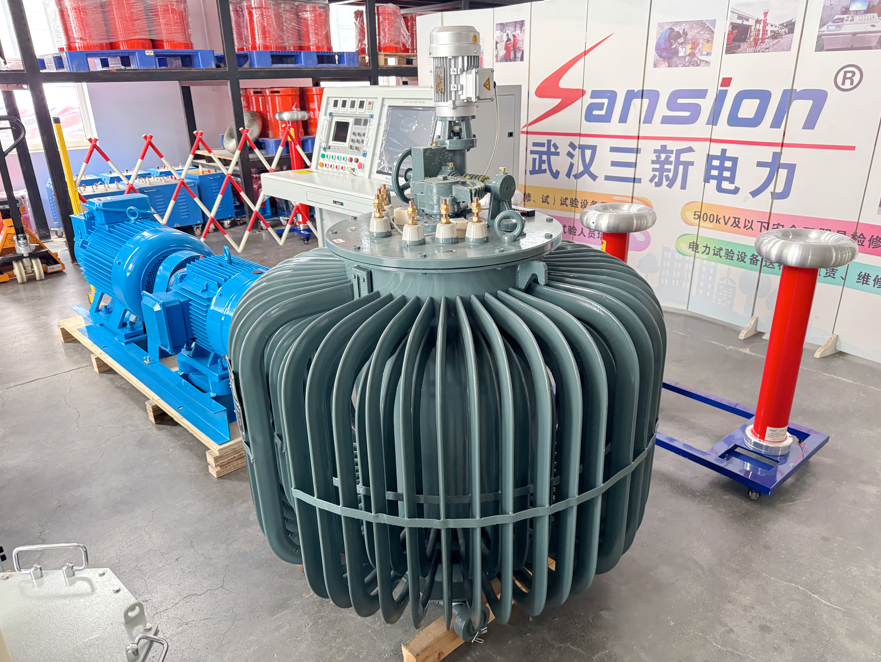

三新电力SXBZ 系列变压器综合测试台一体化集成设计，合理规划内部回路，减少现场外部接线数量，配套标准化接线图纸、操作教程，广泛应用于变压器制造厂、变电站交接试验、检修单位、第三方检测实验室，支持出厂型式试验与现场交接检测，适配国网、南网项目检测需求。
电力试验无小事，规范接线、严谨操作，才能保障人员安全、拿到真实有效的试验数据。建议试验班组收藏本文，现场接线前快速查阅。
