手动式绝缘摇表的使用方法

三新电力 - 技术部    2015-11-11    浏览:    二维码

扫描二维码,使用手机查看。

摘要:绝缘摇表,俗称兆欧表,又称绝缘电阻测试仪,是专门用来测量电力运行设备绝缘电阻值和高值电阻的仪表。 从事电力行业的人都知道,一个手摇发电机、一个表头,加上三个接线柱即可组成一台摇表,除了三个接线柱分别代表l线路端、e接地端、g...

绝缘摇表,俗称兆欧表,又称绝缘电阻测试仪,是专门用来测量电力运行设备绝缘电阻值和高值电阻的仪表。

从事电力行业的人都知道,一个手摇发电机、一个表头,加上三个接线柱即可组成一台摇表,除了三个接线柱分别代表l线路端、e接地端、g屏蔽端略显复杂外,其他部件连外行人都一目了然。

看起来简单,正确使用摇表,使其测出的值更加稳定、准确,也是一个十分不易的事。

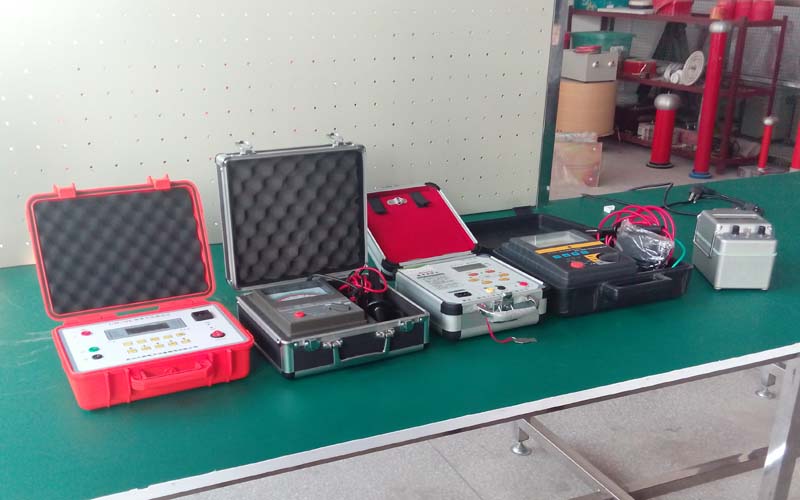

常见绝缘电阻测试仪


测量之前,正确选择合适的电压等级及电阻量程范围。一般情况下,500V以下的设备选用量程在500V~1000V范围内的摇表,500V以上选用1000V~2500V的摇表。每一个摇表的表盘的刻度线上都有两个小黑点,小黑点之间的区域为准确测量区域。所以选表时,被测设备的绝缘电阻在准确区域内为佳。

在进行测量之前,较表是必不可少的环节。将两连接线开路,摇动手柄,指针移位,指向∞,再把两连接线短接一下,指针回归至0位。符合两项条件者,方可正常使用。较表结束后,将被测设备断电,如果被测品容量较大,还需进行放电试验,确保测量不受干扰。

测量绝缘电阻值,时,一般只要到l和e,即线路端和接地端,线路接好后,顺时针方向转动手柄,转动速度应从慢到快,当转速达到120R/min时,保持该转动速度,1分钟后读数,待确定读数后,方可减缓转速。需要注意的是,在进行电缆的绝缘电阻测量时,若电缆的漏电流严重,必须将摇表g端,即屏蔽端与电缆的屏蔽层或外壳连接,以阻隔放电干扰。

在测量过程中,除了正确使用摇表之外,有一些细节也需要提高警惕,在测量中,摇表线一定要分开,不能绞在一起。测量结束后,在手柄未完全禁止之前,严禁用手触摸摇表。拆线过程中也不能触及金属接接头。雷电天气不易进行绝缘电阻试验。

测量绝缘电阻虽然没有很高的技术要求,但是要保证测量值正确还是有很多非技术性的要求,这对于测量人员专业素养的要求十分严格。另外,无论多么精良的设备,都需对其进行定期校准,确保其准确度。
