电气绝缘类试验概述及常用设备选型

三新电力 - 技术部    2015-08-14    浏览:    二维码

扫描二维码,使用手机查看。

摘要:一、测量绝缘电阻能发现的缺陷 测量绝缘电阻是一项简便而常用的试验方法,根据测得试品在1min时的绝缘电阻的大小,可以检测出绝缘是否有贯通的集中性缺陷,整体受潮或贯通性受潮。 需要注意的是,只有当绝缘缺陷贯通两级之间时,测量其绝...

一、测量绝缘电阻能发现的缺陷

测量绝缘电阻是一项简便而常用的试验方法,根据测得试品在1min时的绝缘电阻的大小,可以检测出绝缘是否有贯通的集中性缺陷,整体受潮或贯通性受潮。

需要注意的是,只有当绝缘缺陷贯通两级之间时,测量其绝缘电阻时才会有明显的变化,即通过测量就能灵敏地检出缺陷。若绝缘只有局部缺陷,二两极间仍保持有部分良好绝缘时,绝缘电阻降低很少,甚至不会发生变化,因此不能检出这种局部缺陷。

二、绝缘电阻测试方法

1.试验前应拆除被试设备电源及一切对外连线,并将被试物短接后接地放电1min,电容量较大的应至少放电2min,以免触电。

2.校验绝缘电阻测试仪是否指零或无穷大。

3.擦去被试物的表面污垢。

4.接线正确。如使用手摇式兆欧表,应以恒定转速转动摇柄,兆欧表指针逐渐上升,带1min后读取绝缘电阻值。

5.如需测量吸收比时,为了在开始计算时间时就能在被食物上加上全部试验电压,应在扎欧标达到额定转速时再将表笔接于被试物,同时计算时间,分别读取15s和60s的读数。

6.试验完毕或重复进行试验时,必须对被试品进行放电。

7.记录被试品铭牌、规范、所在位置及气象条件等。

三、进行绝缘电阻测试的注意事项

1.对于同杆双回架空线或双母线,要采取必要的措施才能进行,如采用绝缘棒接线。

2.测量大容量电机和长电缆的绝缘电阻时,必须经过长时间测量,才能得到正确结果。还要防止被试品对兆欧表反充电损坏兆欧表。

3.当被试品电阻过低时,应进行分解试验,找出绝缘电阻低的部分。

4.试验应该在干燥、晴朗、环境温度≥5℃时进行。

5.测量绝缘的吸收比时,应避免记录时间带来的误差。

6.为了避免泄露电流的影响,测量时应在绝缘表面加等电位屏蔽环。

7.兆欧表与被试品间的连线不能绞接或拖地。

8.当现场有电磁场时,并设法消除外界电磁场的干扰,以免引起测量误差。

四、测量绝缘电阻的仪表

电力运行设备做绝缘检测试验一般选用绝缘电阻测试仪。

按操作方式分:手摇式、电动式

按显示方式分:数显示、指针式

按功能特点分:带吸收比及极化指数、不带吸收比及极化指数。

按档位量程分:可分为多款设备。按客户电压需求选型。

测大容量的被试品需注意:要选短路电流大的绝缘电阻测试仪测出的数据才会稳定。

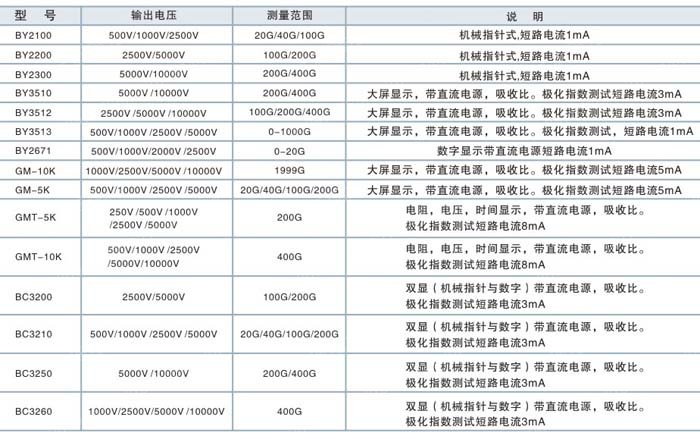

常见绝缘电阻测试仪型号及技术参数一览表

绝缘电阻测试仪选型指南
