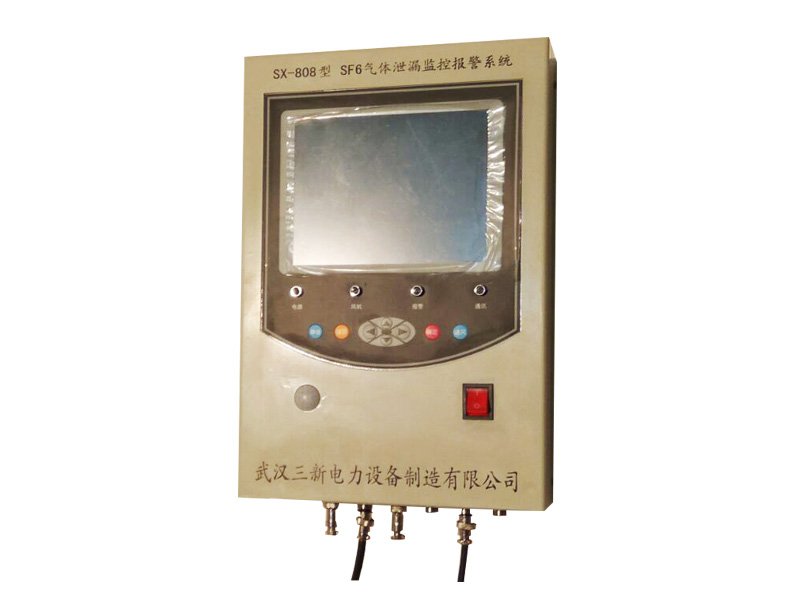

      SX-808型SF6气体泄漏监控报警系统[图集]

      产品品牌:三新电力 产品类别:SF6气体与油分析设备 参考标准:GB/T5654-2007

      说明书下载

      ◆高可靠性、安全性、多重检测功能
      ◆早期现场报警技术、场总线设计、红外监视功能
      ◆采用声速原理,可定量、实时在线测量泄漏气体含量
      三新电力给您提供专业的电力检测解决方案!027-8462 4498。
              SX-808型SF6气体泄漏监控报警系统,是根据当前电力系统强调安全生产的形势,为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线检测系统。
      系统主要检测环境空气中SF6气体含量和氧气含量,当环境中SF6气体含量超标或缺氧,能实时进行报警,同时自动开启通风机进行通风,并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。
              系统采用声速原理,能够实时、定量测量SF6浓度,哪怕在SF6浓度在50ppm(v/v)也能有效地检测。不仅可以达到保障人身安全的目的,而且还能确保设备正常运行;原装进口高稳定的超声波传感器和氧传感器,可以为现场工作人员提供更多一层可靠保护。
              本系统可广泛应用于各种电压等级的SF6开闭室、SF6开关室、 组合电器室(GIS室)、SF6主变室等。

      SX-808型SF6气体泄漏监控报警系统性能特点

      1.   环境中SF6气体含量定量检测功能。

      2.   SF6气体含量超标报警功能。
      3.   空气中氧气含量检测功能。
      4.   缺氧报警功能。
      5.   缺氧或SF6含量超标,强制排风功能。
      6.   人工设置报警点。
      7.   环境中温、湿度检测显示功能。
      8.   定时排风功能。
      9.   定点采集功能。
      10. 人工强制排风功能。
      11. 上次排风时间显示功能。
      12. 实时显示各种参数功能。
      13. SF6、O2含量曲线分析功能。
      14. 数据报表功能。
      15. 历史数据查询功能。
      16. 红外检测提示功能。
      17. 可选无线报警功能
      18. 可选有毒气体(如CO、CH4、H2S)的含量监测
      19. 可选外部输入信号接口,输入信号可来自烟雾探头、门磁开关等
      20. 可选输出接口,实现自动119火灾报警、启/停除湿机、电控门等众多智能化控制功能
      21. 可选数字式SF6密度继电器结合组网,组成全方位的SF6气体泄漏监控系统
      22. 可选远程网络进行监控系统运行状态,直接控制主机或变送器的运行

      2、产品主要特点

      1.先进的测试原理
      系统采用声速原理,可定量、实时在线测量SF6泄漏气体含量,克服了传统测量方法如负电晕放电法和卤素传感器法只能定性判别是否越限的缺陷,能够准确得到气体中SF6含量。
      2.高可靠性
      系统采用双差分处理方法,有效克服了温度、湿度对测量结果的影响,消除了传统产品的缺陷。系统经检测,安全符合《JJG 914-1996六氟化硫检漏仪检定规程》要求!
      3.安全性
      系统采用24V直流电源通往各采集点,避免了其它系统采用220AC电源,确保系统的安全性。
      4.多重检测功能
      主要针对SF6气体泄漏和缺氧状况进行检测,并兼有温度、湿度等环境数据的辅助检测功能,完全符合《电业安全工作规程》要求。
      5.早期现场报警技术
      微量检测技术能发出早期现场警报,并指示气体泄漏位置,及时通知危险地点内人员疏散,寻找及消除泄漏源,保护运行设备。
      6.场总线设计
      一根电缆连接所有采集器及主机,可分立可组合,具有很高的现场适应性。
      7.多点组网检测
      单个变电站多128点同时检测,满足现场环境需要,提高检测可靠性。
      8.远程监控功能
      系统采用CDT通讯规约,可将数据传送到远方控制中心。系统带有的远程监控软件,具有多年安全运行经验,系统稳定、扩展性好,具有数据组态、图形组态、曲线分析、数据报表、历史数据查询等功能。
      9.多种通讯方式
      远程通讯可以采用多种通讯介质,包括光纤、载波、以太网、电话线等。
      10.报警记录查询功能
          主机配有大容量数据存储器,可存储多条报警记录,方便查询。
      11.历史数据记录和查询
          主机配有大容量数据存储器,可存储大量测量数据,方便查询。
      12.红外监视功能
      可选配,检测工作人员进入工作范围,自动语音提示实时检测结果,加强现场工作人员的直观感觉。
      13.免维护设计
      尽心的电气设计,整机无可调节器件,高等级、品质保证的元器件选用,优异的抗干扰性能。

      SX-808型SF6气体泄漏监控报警系统技术参数

      工作环境:
      温度范围:-10℃~+50 ℃
      湿度范围:≤95%RH
      地震等级:7度
      大气压力:86kPa~106kPa

      SF6测量指标:
      测量范围:0~30000ppmv
      报警点:可在测量范围内设置,默认1000ppmv
      引用误差:±5%FS
      重复性误差:<5%FS
      零点漂移:<5%FS
      量程漂移:<5%FS

      氧气测量指标
      检测浓度:0~25%
      氧气浓度报警点:18%
      氧气测量精度:<0.4%,O2在21%时

      其它指标
      温度测量范围: -25℃ ~ +99℃
      湿度测量范围: 0~99%RH

      工作电源:AC/DC 100~265V
      报警输出功率:AC 220V/10A
      风机输出功率:AC 220V/20A

      风机通风时间设定:可设置,默认15MIN/次
      数据记录时间:1个月

      通讯方式: RS-485总线方式
      通讯规约:通用电力通信规约

      绝缘性能 外壳与电源间:>10MΩ
      抗电强度 外壳与电源间:>2000V
      电磁兼容特性:快速瞬变脉冲群 GB/T17626.4-1999 3级
      雷击(浪涌) GB/T17626.5-1999 3级

      SX-808型SF6气体泄漏监控报警系统使用说明

      使用说明:
      ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
      ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
      ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
      ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
      ☉ 详细操作说明书下载,请点击这里!

      SX-808型SF6气体泄漏监控报警系统质检证书

      点击这里:三新电力质检证书,可查找更多其他证书与报告。
