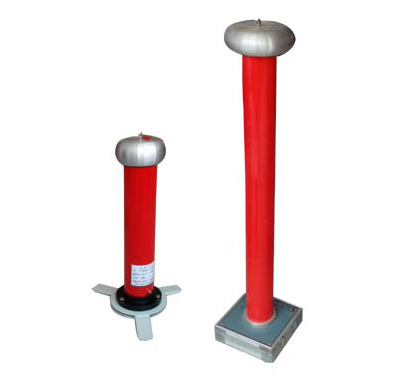

FRC交直流高压分压器[图集]

产品品牌:三新电力 产品类别:高压试验设备 参考标准:DL/T846.1-2004,JJG124-2005

说明书下载

◆ 适宜现场远距离清晰读数,使用安全方便
◆ 采用了高精度的数字万用表3位半,结构上和分压器组成一体化
◆ 分压器输入阻抗高,线性度好,特殊屏蔽技术,减少对高压电源输出的影响
三新电力给您提供专业的电力检测解决方案!027-8462 4498。

      FRC系列交直流分压器是阻容等电位屏蔽分压式高压测量装置。主要用于脉冲高压,雷电高压,工频高压的测量。是代替 交直流分压器的首选。具有操作简便,显示直观,精度高、体积小、 重景轻等特点,适应于发电厂、变电站、卨压电器设备制造 厂和高电压试验室等部门作为高电压测量之理想装备。

      FRC系列交直流分压器通过仪表线与高压测量端相连,可实现远距离清晰读数,使用安全、方便。该系列交直流分压器输入阻抗高,线性 度好,采用特殊的屏蔽技术,减少高压对示值的影响,从而实现高稳定度,高线性度。

      FRC系列交直流分压器采用进口填充材料,使结构更小,重景更轻,可靠性更高,内部局部放电量降到最低。体积小,重景轻,便于携带,为现场工地的检测工作带来极大的便利。

FRC交直流高压分压器性能特点

◆ 电压等级:AC:150kV      DC:150kV
◆ 交流测量方式:真有效值测量
◆ 精    度:AC:1.5%      DC:1.0%
◆ 绝缘介质:干式介质材料
◆ 环境条件:
◆ 温    度:-25~40℃
◆ 湿    度:<85%
◆ 分 压 比:1000:1

FRC交直流高压分压器技术参数





型号

FRC-50

FRC-100

FRC-150

FRC-200

FRC-300

测量电压范围

AC 50KV

DC 70KV

AC 100KV

DC 140KV

AC 150KV

DC 200KV

AC 200KV

DC 250KV

AC 300KV

DC 300KV

精度

AC1.5级  DC 1.0级    高精度定制

分压器阻抗MΩ

>600MΩ

900MΩ

1200MΩ

1500MΩ

2000 MΩ

使用环境条件

温度0 ~ 40℃    湿度<85%

外型尺寸(mm)

φ60×700

φ60×1000

φ60×1300

φ80×1600

φ100×2000

重量(kg)

4

5

8

16

25


FRC交直流高压分压器使用说明

使用说明:
☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
☉ 详细操作说明书下载,请点击这里!

FRC交直流高压分压器质检证书

点击这里:三新电力质检证书,可查找更多其他证书与报告。

三新电力产品售后服务保证

三新电力用实力做担保
专注行业,专心做事,品质承诺

交直流高压分压器相关试验项目与报告统一格式
