绝缘电阻表检定装置

您当前位置:主页 > 三新产品 > 产品中心 > 电工仪表检定装置 > 绝缘电阻表检定装置 >
您当前位置:主页 > 三新产品 > 绝缘电阻表检定装置

绝缘电阻表检定装置产品列表

  • GZX-92E绝缘电阻表检定装置

    ◆ 具有较完善的泄露屏蔽
    ◆ 绝缘电阻高,接触电阻小,使用寿命长,免于清洗
    ◆ 高压高阻箱的开关是特制的高强度绝缘材料制成的密封型轻压力开关...

  • GZX-92F绝缘电阻表检定装置

    ◆ 由八个十进制电阻盘和一只固定电阻组成
    ◆ 具有较完善的泄露屏蔽
    ◆ 绝缘电阻高,接触电阻小,使用寿命长,免于清洗...

  • GZX-92D高压高阻箱

    ◆ 可作为直流标准高值电阻箱使用
    ◆ 采用专利滚动式高压开关
    ◆ 有独立的泄漏屏蔽端钮,在测量过程中无明显不稳定及短路、开路现象...

  • GZX92高压电阻器

    ◆ 独立的泄漏屏蔽端钮和接地端钮
    ◆ 具有较长的技术寿命和机械寿命
    ◆ 可用于检定指针式绝缘电阻表、数字式绝缘电阻表、绝缘电阻测试仪...

  • GZX-92B绝缘电阻表检定装置

    ◆ 满足JJG622-97绝缘电阻表检定规程
    ◆ 技术指标先进,具有较长的技术寿命
    ◆ 检定数字式兆欧表、绝缘电阻测试仪的标准,还可作为直流标准高值电阻箱使用...

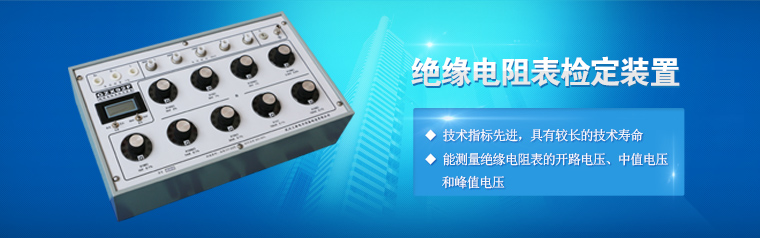

    绝缘电阻表检定装置

    绝缘电阻表检定装置是依据JJG622-97绝缘电阻表(兆欧表)检定规程、JJG690-2000高绝缘电阻表(高阻计)检定规程和JJG166-93直流电阻器检定规程等有关文件研制生产的。装置设计有独立的泄漏屏蔽端钮,在测量过程中无明显不稳定及短路、开路现象,可以作为检定各种型号指针式兆欧表和数字式兆欧表的电阻值,及绝缘电阻表的开路电压、中值电压和峰值电压。为拓宽使用范围,本装置为满足检定高阻计的检定需要,增设了检定高阻计的电阻输出端电压测量端钮,并扩大了电阻测量范围。

    原理与结构

    一. 电阻输出(高压高阻箱)部分

    1. 电阻输出部分由九个十进制电阻盘和一只固定电阻组成。

    2. 电阻输出部分的开关是选用滚动式高压开关,是特制的高强度绝缘材料制成的密封型轻压力开关,绝缘电阻高,接触电阻小,使用寿命长,免于清洗。开关的动作过程为先通后断,在测量过程中不会开路,完全满足jjg622-97绝缘电阻表检定规程第15.1.6条的要求。

    3. 具有独立的泄露端钮和接地端钮。

    4. 电阻选用特制的高稳定性电阻元件,其温度系数小,电压系数小,年变化小,从而保证了高压高阻箱的稳定性和准确度。

    二. 电压测量(高压直流数字电压表)部分

    1. 电压测量部分集高压直流数字电压表与峰值电压测量回路于一体。

    2. 高压直流数字电压表采用高输入阻抗的4 12 位表。高压分压器输入电阻≥10gΩ,具有较小的电压系数,线性好。
