用电缆故障测试仪探伤头测电缆故障点实例解析

三新电力 - 技术部    2016-07-14    浏览:    二维码

扫描二维码,使用手机查看。

摘要:某变电所检查发现一根交联聚乙烯绝缘电缆(地下直埋)其通屏蔽接地,绝缘电阻值为0.01M,在变电所终端侧。三新电力采用ST-330 电缆故障测试仪 来进行电缆故障点的查找工作。 通过 电缆故障测试仪 路径仪测量得出电缆敷设效果图。 电缆敷...

某变电所检查发现一根交联聚乙烯绝缘电缆(地下直埋)其通屏蔽接地,绝缘电阻值为0.01MΩ,在变电所终端侧。三新电力采用ST-330电缆故障测试仪来进行电缆故障点的查找工作。

通过电缆故障测试仪路径仪测量得出电缆敷设效果图。

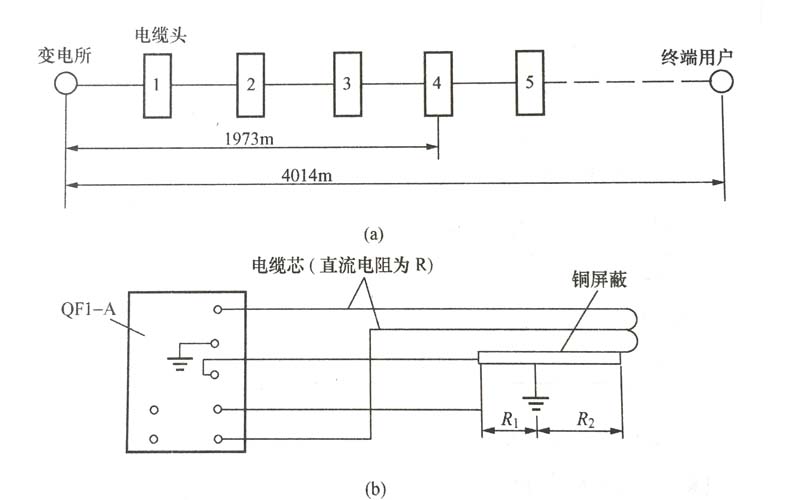

电缆敷设如图,测量接线如下:



标定铜屏蔽层劣化点示意图
标定铜屏蔽层劣化点示意图
a——电缆敷设图;b——测量接线回路



测试过程中,除了使用ST-330电缆故障测试之外,还需要用到兆欧表、路径仪、定点仪、探头等电缆检测设备。

测量结果如下:

正接线:

R1=0.492,Lx=R1L=0.492×4014=1975m

反接线:

R2=0.507,Lx=(1-R2)L=(1-0.507)×4014=1978.9m

测量结果表明,正反接线的测量值基本接近。

故障点在4号线电缆街头上,分解检查,证明诊断正确。

电缆故障测试原理及常见故障排除方法专题讲解:http://www.whsxdl.com/why/1731.html
