查找电缆故障点的方法有很多，电压降法就是其中一种常见的方法。三新电力改进了测量方法，提高了准确度，成功用此法找到电缆故障点。
试验对象：一条6KV给配电变压器供电的橡塑电缆。
故障现象：在直流耐压试验中，C点发生相对地击穿，接地阻抗30kΩ。
试验设备：电缆故障测试仪，恒流源，变压器，直流毫伏表。
试验前准备：用1KV、1000/220V变压器进行交流击穿，将电缆阻抗值降到10Ω。

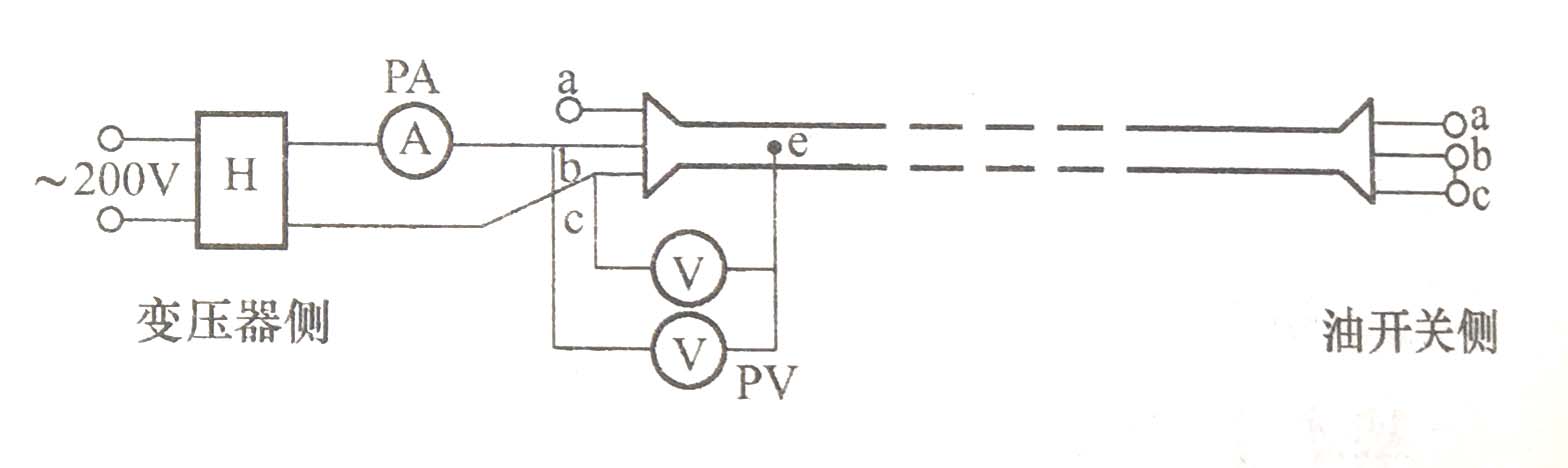

接线方法如图1：
用绝缘良好的b相作回线，在油开关测将b、c相电缆头用个螺丝把紧，用恒流源通以2A电流，用直流毫伏表分别测Uce和Ube。然后在电缆有开关侧接线，再测一次Uce和Ube。测量数据见表1：
| 电压（mV） | Uce | Ube |
| 变压器侧 | 19.29 | 116.4 |
| 油开关侧 | 48.4 | 87 |
电缆故障点离变压器一侧电缆头距离计算公式如下：
Lx=Uce÷（Uce+Ube）×2L=19.28÷（19.29+116.4）×2L=0.2843L
电缆故障点离变压器一侧电缆头距离计算公式如下：
L’x=Uce÷（Uce+Ube）×2L=48.4÷（48.4+87）×2L=0.715L
其中L为电缆总长度，测量为175m，则Lx=49.8m，而Lx=L’x=0.2483L+0.715L=0.9993L，可见误差较小。
在就变压器一侧49.8m处，掀开电缆沟盖板，在变压器测C相和铜带之间加5A电流，此时故障部位发热。故障点被找到。
