钢铁工业电机专用测试软件(HDJ-V1.0)

三新电力 - 技术部    2021-11-16    浏览:    二维码

扫描二维码,使用手机查看。

摘要:SXDJ电机试验系统可以快速全面排查电机出厂故障,软件部分搭载的钢铁工业电机专用测试软件(HDJ-V1.0),是三新电力技术结合钢铁行业电机特点研发的新型实用软件系统。...
      截止2020年,中国的钢产量占全球的57%,经济发展和钢铁产业密不可分,特别是中国现在所处的发展阶段,钢铁行业是国民经济最重要的基础产业,钢铁是衡量一个国家综合国力和工业化程度的重要标志,属于典型的技术密集型行业,生活中我们享受到便捷的高铁或机场等基础设施,都有钢铁的支撑;我国钢铁行业的国家标准、行业标准数量接近3000项,覆盖了各个方面,所以与之对应配套的行业都能拉动起来,比如钢铁电机的应用和发展。

      钢铁厂用的电机种类较多,但最多的是开关磁阻和永磁电机等先进电机,不同的作业区域所用的电机功率有较大的区别,如轧钢厂,通常的直流电机在100Kw及以上;而且冷轧与热轧又有大的却别,虽然许多使用的电机型号相同。正规的钢厂,许多是进口直流电机,如西门子,也有国产电机。

      电机总用电量占全社会用电量的64%左右,其中工业电机用电量约占工业用电量的80%,大力推进高效电机设备的生产和应用,是加快工业节能与绿色发展的重点领域和重要举措,我国钢铁行业是电机使用大户,目前使用高效节能电机比例较少,电机系统运行效率相对较低,存在大量绿色化改造空间,面向未来发展,三新电力针对钢铁行业一直在创新思路,努力做好电机系统能效提升研究,加强节能电机软件的推广应用,加快电机系统产业绿色智能发展,下面介绍三新电力自主研发的钢铁工业电机专用测试软件(HDJ-V1.0)。
钢铁工业电机测试系统

钢铁工业电机专用测试软件(HDJ-V1.0)的介绍

所有的交流异步电机、交流同步电机、直流电动机、直流发电机、变频电机在出厂之前都要经过型式试验和性能测试,全面达到技术要求之后才能投产或继续生产,钢铁行业也不例外,电机试验系统就是提供这一些列操作的的平台,要做的测试包括电机的电压、电流、转速、功率、转差率、频率、效率、温度、电阻等,这些参数是在满足三相异步电动机试验方法等国家有关标准的精度及其安全要求的基础上通过在电机试验平台上空载试验、负载试验、温升试验、转矩试验等多种试验获得的,平台由软件和硬件组成。SXDJ电机试验系统可以快速全面排查电机出厂故障,软件部分搭载的钢铁工业电机专用测试软件(HDJ-V1.0),是三新电力技术结合钢铁行业电机特点研发的新型实用软件系统。

钢铁工业电机专用测试软件(HDJ-V1.0)的特点

◆新的图形用户界面: 快速导航表页.
◆温度/传感器测量: 温度测量功能现已包括在标准程序中.
◆多语言支持: 在程序可以实现英语、 法语、 德语、 西班牙语和中文之间的转换。 用户可以创建/编辑新词库.
◆多制图选项: 在同一窗口显示多达三个单轴图(每一个单轴图对应一个测试参数) .
◆比较测试数据: 在同一曲线图上比较两组单独的测试数据.
◆快速绘图: 变更 X- 轴和 Y- 轴参数显示其他测试曲线, 而无需退出图形.
◆光标工具: 获得曲线上任何一点的 X 坐标和 Y 坐标。 放大图形的任何部分.
◆简化的 PID 调节: 新的滑动控制方式可进行粗细调节.
◆单个或者多个用户登录: 能够提供密码保护, 并设定用户对特定程序的访问权限.
◆启动时载入最近保存的设置文件: 对只重复运行一种类型测试的用户可大大节省其设定时间.
◆自动检测 GPIB 装置/地址: 在程序内显示以便于检查通信参数.
◆(HDJ-V1.0)是SXDJ系列的新款钢铁电机测试软件,以计算机(Windows ®2000/XP) 为数据采集基础的电机测试程序。 与可编程控制器一起使用,(HDJ-V1.0)可与任何钢铁测功机或者在线扭矩传感器搭配来测定被测电机的性能特性。 利用(HDJ-V1.0)富有特色的测试与制图能力, 可以计算并显示多达22 个参数。
◆作为SXDJ电机测试系统必要的组成部分, (HDJ-V1.0)以最适合测试装置总体效率的方式, )分别进行自动、 曲线、 手工和合格/不合格测试。 由于以 LabVIEW™ 编写,(HDJ-V1.0)可灵活测试种类繁多的各式电机。 本程序界面友好,所生成数据可以保存、 显示和打印, 并易于输入电子数据表。
◆(HDJ-V1.0)还可以对软件进行客制化修改以满足其它电机测试要求.
钢铁电机测试系统软件

钢铁电机专用测试软件(HDJ-V1.0)的配置要求

采用 Intel ® Pentium ® III 或者 Celeron ® 600 MHz 处理器(或者同等处理器) 的个人计算机.
◆ Microsoft ® Windows ® 2000/XP.
◆128 MB 内存.
◆1 GB 可用的硬盘空间.
◆VGA 彩色显示器, 最小屏幕分辨率达到 1024 × 768.
◆National Instruments™ PCI-GPIB 卡(Magtrol 可提供).
◆可用 RS-232 串行接口代替 GPIB 卡, 以实现与 Magtrol DSP6000 或者 DSP6001 控制器的接口连接.
◆National Instruments™ FieldPoint™ 或者 USB-9211A 硬件: 只有在使用温度测试/传感器输入功能时才需要.

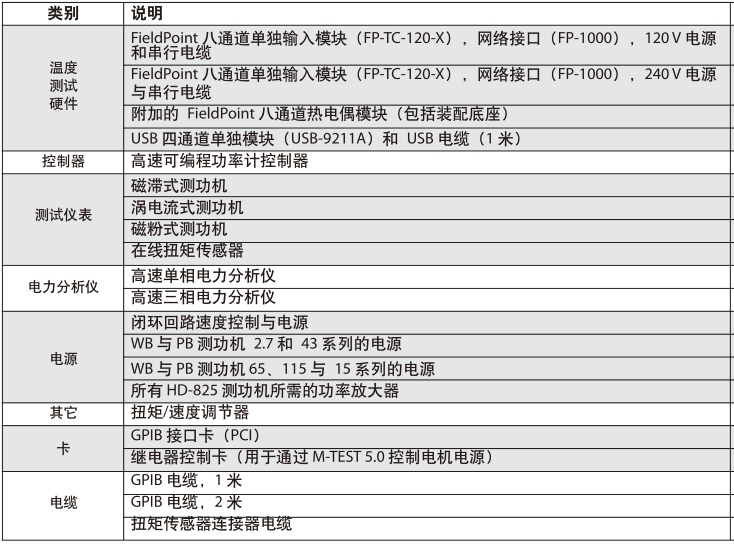

钢铁电机专用测试软件(HDJ-V1.0)的系统附件

钢铁专用电机测试软件
