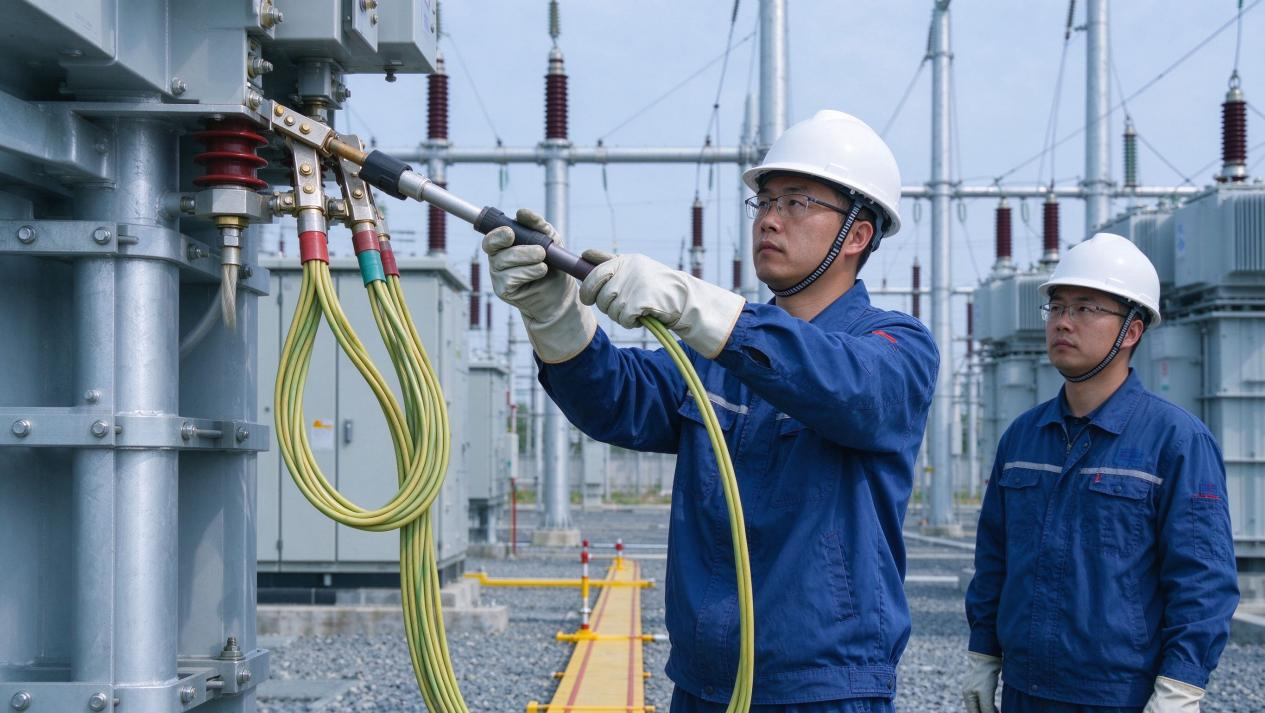

图1：作业人员使用绝缘操作杆在设备端子上挂设三相短路接地线（示意图）
高压试验中，接地不是"接一根线就行"的小事。
接地既是人身安全的最后一道屏障，也是试验数据准确的前提——接地不良，轻则试验数据跳变、无法判断合格与否，重则造成设备反击、人员触电。三新电力作为专业电力检测设备生产厂家，结合串联谐振、耐压试验等现场经验，把主接地和临时接地的操作规范梳理为七个要点。
01 接地的双重作用：安全与数据缺一不可
很多人只把接地当成"防触电"的措施，实际上它对试验质量同样关键。
•
人身保护：试验设备外壳、被试品非试验端接地，防止绝缘击穿时外壳带电伤人。
•
数据准确：分压器、耦合电容器的接地端直接影响测量回路参考点，接地不良会导致电压读数偏差。
•
泄放电荷：试验结束后残余电荷通过接地网泄放，避免触电。
•
抑制干扰：可靠接地能降低空间电磁干扰，减少局放试验中的背景噪声。
02 主接地网：试验电源与设备的接地基准
变电站现场有现成的主接地网，试验设备接入前必须先确认接地干线的位置和状态。
1.
接入点选择：接到变电站主接地干线的专用接地点，不能接到设备外壳、架构爬梯等非主接地体上。
2.
接触面处理：接地点除锈、除漆，露出金属光泽，用专用接地夹紧固，不得缠绕导线代替。
3.
接地干线截面：试验设备接地线截面不小于 25 mm² 多股软铜线，长度尽量短，避免绕弯。
4.
变频电源接地：串联谐振变频电源、励磁变压器外壳必须可靠接地，电源侧零线与保护接地分开。
试验现场接地电阻应不大于 4 Ω；在高土壤电阻率地区，应增设临时接地极。
03 临时接地线：挂设与拆除顺序不能错
临时接地线是防止突然来电和残余电荷的关键措施，
挂设和拆除的顺序有严格规定。
•
挂设顺序：先接接地端，后接设备端。使用绝缘操作杆，戴绝缘手套。
•
拆除顺序：先拆设备端，后拆接地端。顺序颠倒会使带电线夹触及接地网产生电弧。
•
接地端先行：确保接地夹与主接地网可靠连接后，再将三相短路端挂到被试设备上。
•
多组接地线：同一场地有多组试验时，每组独立接地，不得共用一根接地线串联。
04 被试品接地：非试验端与外壳
被试品的接地位置直接影响安全和试验结果，不能只凭"图纸上画了"就接。
1.
非试验端接地：变压器非加压绕组、互感器二次侧、电缆备用芯，全部可靠接地并短路。
2.
外壳接地：被试设备金属外壳、基座、套管法兰接地，与主接地网等电位连接。
3.
试验中临时断开：耐压过程中，原来运行时接的接地线不能随意拆除；试验需要断开时，试验结束立即恢复。
4.
TA 二次侧：电流互感器二次绕组严禁开路，必须短路后接地。
05 试验设备接地：分压器、耦合电容、励磁变
三新电力自产设备清单展示
三新电力的串联谐振装置、无局放耐压系统等设备，接地要求各有侧重：
•
分压器接地端：测量用分压器低压臂接地端必须直接、短距离接到主接地网，引线不得与高压引线平行走。
•
耦合电容器：无局放试验用耦合电容器的低压端接地，接地线截面不小于 10 mm²，尽量短。
•
励磁变压器：励磁变低压侧中性点、外壳分别接地，高压侧绕组按试验方案接地。
•
变频电源：变频电源输出侧不接地，电源侧保护接地必须可靠接入主接地网。
06 接地电阻与接地检测
接地是否可靠不能靠"看着接好了"判断，关键节点应实测接地电阻。
•
试验前：用接地电阻测试仪测量接地点与主接地网之间的电阻，确认不大于 0.5 Ω（同一接地网内）。
•
试验中：发现接地夹松动、接地引线发热、异味，立即停机检查。
•
试验后：拆除接地线前，确认被试品已充分放电，接地夹拆除后接触面做防腐处理。
07 常见误区
•
"接到架构上就算接地"——架构爬梯、设备基座可能与主接地网连接不良，必须接到专用接地干线。
•
"接地线可以串很多设备"——串联接地会使前面的设备接地电阻叠加，必须每组独立接主接地网。
•
"用普通多股软线代替接地线"——临时接地线必须是带透明护套的多股软铜线，有专用线夹和定期校验标识。
•
"接地引线越长越好走"——引线过长、绕弯会增加接地阻抗，应尽量短直，避免与高压引线交叉。
三新电力老技术员提醒您：高压试验的接地工作，一头连着人身安全，一头连着试验数据。三新电力始终建议：
每次试验前先查接地、再接线、最后加压；接地没确认好，后面所有操作都是在沙地上盖楼。把主接地网、临时接地线、被试品和试验设备的接地规范落到每一次作业中，才是专业试验团队的基本功。
