哪些试验场景需要配置GTU充气无局放试验单元？

摘要：在GIS组合电器、GIL气体绝缘输电线路、电力变压器等高压设备的出厂试验、交接试验和预防性试验中，局部放电检测是判定绝缘隐性缺陷最有效的手段之一。然而，试验装置自身的局放水平往往成为制约检测精度的瓶颈传统油浸式试验变压器在高压...

      在GIS组合电器、GIL气体绝缘输电线路、电力变压器等高压设备的出厂试验、交接试验和预防性试验中，局部放电检测是判定绝缘隐性缺陷最有效的手段之一。然而，试验装置自身的局放水平往往成为制约检测精度的瓶颈——传统油浸式试验变压器在高压下容易产生电晕和内部放电，本底干扰动辄数十至上百皮库（pC），根本无法准确捕捉GIS内部微弱的缺陷信号。
      GTU（Gas-filled Test Unit，充气式无局放高压试验单元）正是为解决这一行业痛点而生。它将高压发生与测量元件全部密封在充有SF₆气体的接地金属罐体内，实现本体局放量≤3pC的纯净高压输出。那么，究竟哪些试验场景必须配置GTU？本文从技术原理、适用场景、选型参数三方面系统梳理。
一、GTU充气无局放试验单元是什么

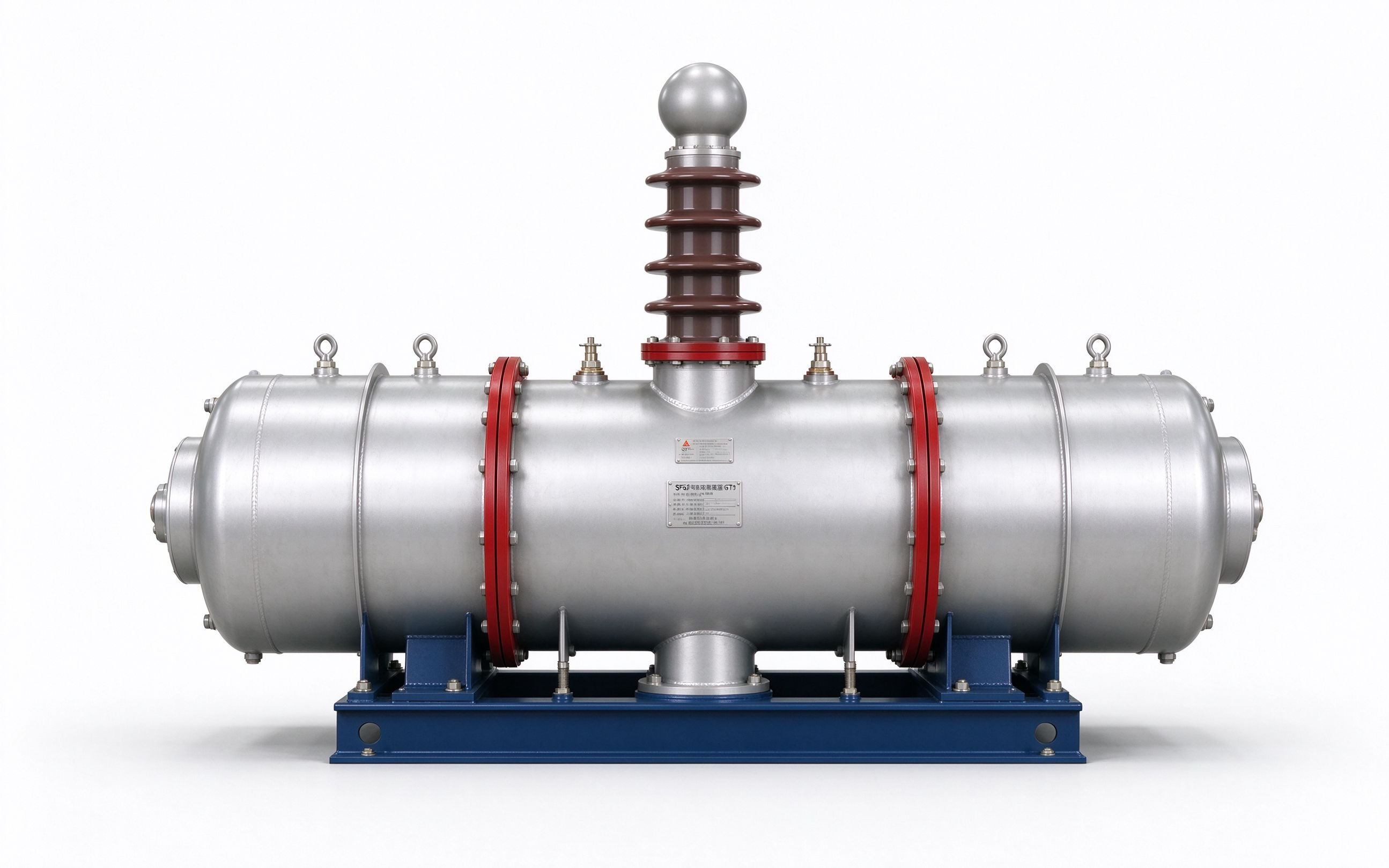

      GTU充气式无局放高压试验单元，是将无局放试验变压器、高压电容分压器、耦合电容器、保护电阻等高压元件全部内置于充有SF₆绝缘气体的金属接地罐体内的一体化试验装置。高压输出端通过法兰盘式绝缘子与被试品直连，无任何外露高压引线和套管。       与传统油浸式试验变压器相比，充气式结构具有三方面本质优势：一是从根源上消除了油纸绝缘结构中的局部放电源，本体局放可稳定控制在1~3pC；二是SF₆气体绝缘强度高、灭弧性能好，设备体积更小、重量更轻，便于运输和现场布置；三是外壳全程接地零电位，高压电场完全封闭，彻底消除空气电晕和人员触电风险。
二、GTU系统组成与工作原理

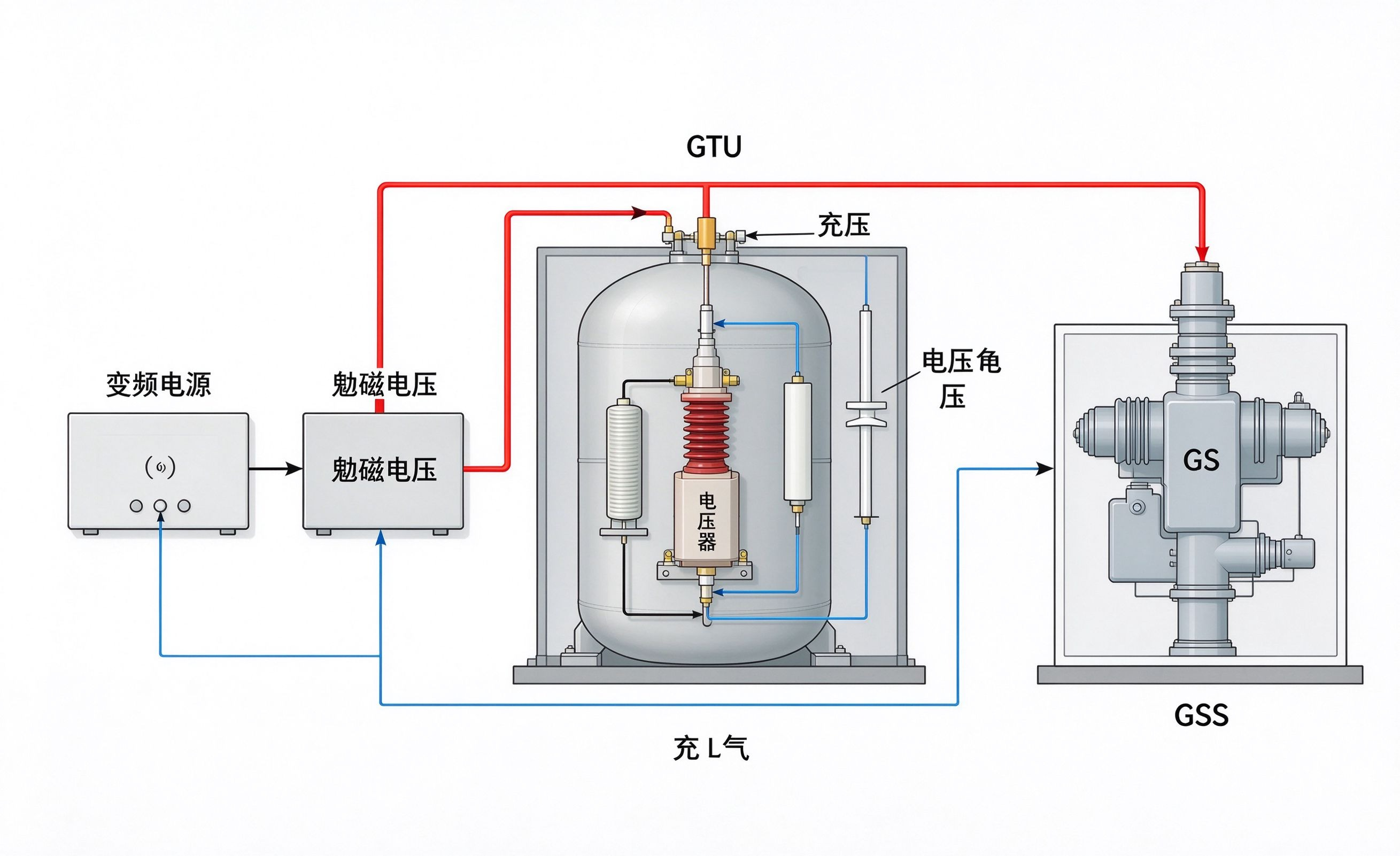

      一套完整的GTU无局放试验系统通常由变频电源、励磁变压器、GTU充气罐体（内含试验变压器、补偿电抗器、电容分压器、耦合电容器）以及局部放电检测仪组成。试验时，低压电源经励磁变压器升压后送入GTU罐体内部，由罐体顶部高压法兰直接对接被试GIS设备的预留接口，高压电流完全在封闭的SF₆气体回路内流动。       在升压模式上，GTU平台集成了工频直接升压与变频串联谐振升压两种方式：对于短母线或零部件检测，采用工频模式直接施加高压；对于长母线、大容量GIS等容性负载，则切换为变频串联谐振模式，通过调节激励电源频率使回路谐振，以较小的输入容量产生高电压大电流，大幅降低对现场供电容量的要求。
三、六大典型试验场景，为什么必须用GTU
并非所有高压试验都需要GTU。当被试设备电压等级较高、绝缘缺陷信号微弱，或试验现场不具备电磁屏蔽室条件时，GTU的低局放特性就成为刚需。以下六类场景是配置GTU的典型情况：

序号	试验场景	典型被试对象	为什么必须用GTU	推荐配置
1	GIS/GIL整机出厂 型式试验与例行试验	550kV及以下GIS整机、GIL管道绝缘耐压+局放同步检测	整机容量大、缺陷信号微弱，要求试验系统本体局放≤5pC，普通油浸装置本底干扰超标	800kVA/600~800kV 直连法兰口对口对接
2	GIS核心零部件 出厂质检	盆式绝缘子、绝缘拉杆、内置互感器、隔离开关断口等单/多工位抽检	零部件局放缺陷通常仅几pC，必须在非屏蔽厂房内实现高信噪比检测	600~800kVA/150~400kV 多工位轮换接线
3	变电站现场交接 与大修试验	新建变电站GIS安装后交接耐压、老旧GIS解体大修后复检	现场无屏蔽室、空间受限、供电容量有限，全封闭罐体可压缩作业占地	车载/移动式 变频谐振模式优先
4	电力变压器感应 耐压与局放试验	110kV及以上电力变压器绕组感应耐压、局部放电测量	变压器局放限值通常≤100pC甚至≤50pC，试验电源自身局放必须远低于该值	无局放感应耐压 串联谐振方案
5	互感器/套管/绝缘子 型式试验	电流/电压互感器、高压套管、支柱绝缘子的绝缘型式试验	科研院所、检测机构CMA/CNAS资质试验要求背景噪声极低	模块化50~500kV 可扩展屏蔽室对接
6	高海拔/恶劣环境 现场试验	高海拔变电站、湿热地区户外作业、海上风电升压站GIS试验	空气稀薄导致外绝缘强度下降，开放式电晕干扰剧增，封闭结构优势显著	高海拔定制SF₆压力 全密封户外型

四、GTU典型技术参数与选型要点
选型时应重点关注三个核心参数：额定电压须覆盖被试设备最高运行电压及试验电压要求；额定容量须满足被试设备的电容电流需求；本体局放水平须低于规程规定的限值。主流GTU系列的参数覆盖范围如下：

参数项	典型范围 / 指标	选型说明
额定输出电压	50kV ~ 1200kV 可选	需覆盖被试品试验电压（如550kV GIS耐压680kV，选800kV额定）
额定输出容量	50 ~ 2000 kVA	按被试品电容量×试验电压×试验频率计算电容电流
本体局部放电量	≤3 pC（额定电压下）	须远低于被试品局放限值，通常要求≤5pC
绝缘介质	SF₆气体（0.4~0.6MPa）	无油、无污染、适合高海拔与户内试验室
升压方式	工频直接升压 / 变频串联谐振（30~300Hz）	容性负载大时选谐振模式，降低电源容量需求
高压输出方式	法兰盘式绝缘子直连	与GIS接口对接，无外露高压引线
测量元件	内置电容分压器、耦合电容器	局放信号经耦合电容器接入局放仪同步采集
适用标准	GB/T 11022、GB 50150、IEC 62271	出厂例行试验、现场交接试验均须符合

五、武汉三新电力GTU解决方案与工程实践
      武汉三新电力设备制造有限公司深耕电力检测领域二十余年，构建了以串联谐振试验装置、无局放测试系统、雷电冲击试验装置、大电流温升试验系统为核心的产品矩阵。针对GIS/GIL无局放试验需求，三新电力推出HMGTU系列充气式无局放组合电器试验装置，额定电压覆盖50kV至1000kV以上，容量50~2000kVA，本体局放控制在3pC以内。
      在工程实践方面，三新电力技术团队曾携带自研无局放串联谐振成套装置奔赴山西，独立完成220kV主变及GIS耐压局放一体化试验，实现自有设备、自有团队、全程无外协的交付能力。2026年，公司向中国五矿集团交付5600kVA/500kV无局放串联谐振耐压装置，标志着大容量无局放试验系统已具备国家级大工业客户的批量交付能力。
      针对不同客户的差异化需求，三新电力可提供从试验室固定站建设、车载移动试验站到现场成套试验服务的多层次方案：
（一）设备制造厂家试验室方案
面向GIS整机厂、盆式绝缘子厂、互感器厂，配置800kVA/600~800kV固定GTU平台，支持多工位轮换，满足出厂例行试验和型式试验的节拍要求。
（二）电网与变电站现场服务方案
面向供电公司、电科院、送变电公司，配置车载式无局放串联谐振系统，快速赶赴各电压等级变电站完成交接耐压与局放诊断。
（三）大工业用户试验中心方案
面向冶金、矿山、轨道交通等大工业用户的企业试验中心，定制大容量无局放试验系统，覆盖用户内部GIS、变压器、电缆的预防性试验需求。
六、结语
      GTU充气无局放试验单元的核心价值，在于以全封闭SF₆结构将试验系统本底局放压低至3pC以内，使原本只能在屏蔽室内完成的高精度局放检测，可以在普通厂房、变电站现场甚至高海拔户外开展。对于GIS/GIL整机厂、核心零部件厂、电网运维单位以及大工业用户试验中心而言，当被试品电压等级达到110kV及以上、局放缺陷信号微弱、或现场不具备屏蔽条件时，配置GTU是确保绝缘试验数据真实可信的关键投资。
武汉三新电力将持续围绕无局放试验、串联谐振、雷电冲击等核心技术方向，为电力设备制造与电网运维客户提供从设备选型、方案设计到现场试验服务的完整解决方案。
