电力系统和电气装置接地系统详解

三新电力 - 销售部    2019-03-13    浏览:    二维码

扫描二维码,使用手机查看。

摘要:五、接地装置 5.1自然接地体的利用 装设接地装置时,首先利用自然接地体,以节约投资。可作为自然接地体的有:与大地有可靠连接的建筑物的刚结构和钢筋、行车的钢轨、埋地的非可燃可爆的金属管等。对于变配电所来说...

五、接地装置

电力系统和电气装置接地系统详解

5.1自然接地体的利用

装设接地装置时,首先利用自然接地体,以节约投资。可作为自然接地体的有:与大地有可靠连接的建筑物的刚结构和钢筋、行车的钢轨、埋地的非可燃可爆的金属管等。对于变配电所来说,可利用其建筑物钢筋混凝土基础作为自然接利用自然接地体时,一定要保证良好的电气连接,在建构筑物的结合处,除已焊接者外,凡用螺栓连接或其它连接的,都应采用跨接焊接,而且跨接线不得小于规定值。

电力系统和电气装置接地系统详解

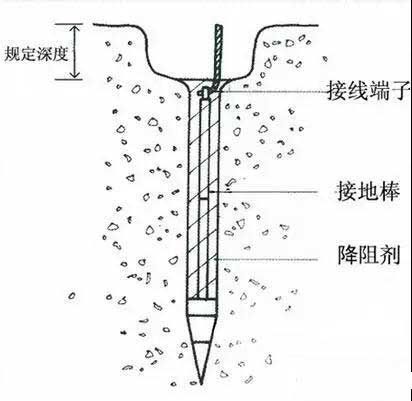

5.2人工接地体的埋设

人工接地体的埋设,应注意不要埋设在垃圾、炉渣和有强烈腐蚀性土壤处,遇有这些情况应进行换土。

电力系统和电气装置接地系统详解

5.3接地线

自然接地线为了节约金属,减少投资,应尽量选择自然导体作为接地线。如建筑物的金属构架、电梯竖井、电缆的金属外皮等都可以作为自然接地线。各种金属管道(可燃液体、可燃或爆炸性气体的金属管道除外)可作为低压电力设备的自然接地线。

电力系统和电气装置接地系统详解

人工接地线为了连接可靠并有一定的机械强度,一般采用钢作为人工接地线。对于接地体和接地线的截面积应符合我国电气规定的Zui小规格。

接地电阻是接地体的散流电阻与接地线和接地体电阻的总和。由于接地体和接地线的电阻相对较小,可略去不计。因此接地电阻可认为就是接地体的散流电阻。
