超低频高压发生器系列产品该如何选型

三新电力 - 销售部    2014-12-19    浏览:    二维码

扫描二维码,使用手机查看。

摘要:1、超低频高压发生器的命名说明 2、超低频系列产品 表1 型号 额定电压 带载能力 电源保险管 重量 用途 SXCDP-30/1.1 30kV (峰值) 0.1Hz,1.1F 8A 控制器:4㎏ 升压体:25㎏ 10KV电缆、发电机 0.05Hz,2.2F 0.02Hz,5.5F SXCDP-50/5 50kV (峰...

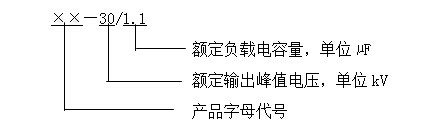

1、超低频高压发生器的命名说明



超低频高压发生器的命名说明

2、超低频系列产品

表1

型号 额定电压 带载能力 电源保险管 重量 用途
SXCDP-30/1.1 30kV (峰值) 0.1Hz,≤1.1µF 8A 控制器:4㎏ 升压体:25㎏ 10KV电缆、发电机
0.05Hz,≤2.2µF
0.02Hz,≤5.5µF
SXCDP-50/5 50kV (峰值) 0.1Hz,≤5µF 55A 控制器:5㎏ 升压体:55㎏ 用于电缆故障的烧穿
0.05Hz,≤10µF
0.02Hz,≤25µF
SXCDP-80/1.1 80kV (峰值) 0.1Hz,≤1.1µF 30A 控制器:5㎏ 升压体:45㎏ 35Kv电缆、发电机
0.05Hz,≤2.2µf
0.02Hz,≤5.5µF
3、根据被试对向选择适当规格的超低频高压发生器

使用时,试品电容量不得超过仪器的额定容量。试品电容量过小,会影响输出波形。若小于0.05µF,仪器将不能正常输出。可并联0.1 µF的电容辅助输出。下面是一些设备的电容量,供用户参考。 不同发电机的单相对地电容量

表2

  火    电 水     电
发电机容量(MW) 200 300 600 85 125-150 300 400
单相地 电容 (μF) 0.2-0.25 0.18-0.26 0.31-0.34 0.69 1.8-1.9 1.7-2.5 2.0-2.5
交联聚乙烯绝缘单芯电力电缆的电容量(µF/km)
表3
电容µF/Km
电压kV 10 0.15 0.17 0.18 0.19 0.21 0.24 0.26 0.28 0.32 0.38 -
  35 - - - 0.11 0.12 0.13 0.14 0.15 0.16 0.17 0.19
截面积cm2 16 25 35 50 70 95 120 150 185 240 270


4、试品电流的估算方法

计算公式: I=2πfCU
