三新电力10KV电缆故障查找现场报道

三新电力 - 工程部    2019-11-25    浏览:    二维码

扫描二维码,使用手机查看。

摘要:11月19日,三新电力工程部接到客户电话,安徽某电站电缆出现故障。当即,三新电缆故障工程小组携带好兆欧表、电缆故障测试仪等测试设备驱车前往试验现...

11月19日,三新电力工程部接到客户电话,安徽某电站电缆出现故障。当即,三新电缆故障工程小组携带好兆欧表、电缆故障测试仪等测试设备驱车前往试验现场。

到达现场后,技术员对试验环境及故障电缆进行全面勘测,电缆全长约2300多米,电缆路径清楚,部分接头位置清楚,该电缆为一电镀厂进行供电,停电不久前该市出现严重台风天气,现已停电十天。

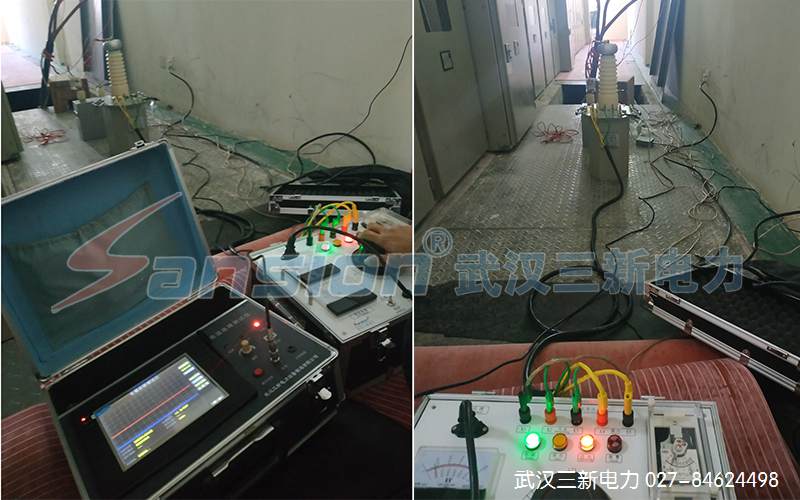

三新电力10KV电缆故障查找现场试验图

第一步:判断故障性质

先用2500V兆欧表对电缆三相线芯摇绝缘,A相对地12兆欧,B相对地阻值无穷大,C相对地阻值无穷大。判断A相为闪络故障,BC两相为完好相,对A相进行耐压发现接近20kV无法击穿,如下图1所示,电压表指示接近20kV,电流表指示几乎为零。

第二步:故障预定位

1. 使用电缆故障测试仪分别测试A相的全长,得到全长波形并显示距离为:2277米,但同时发现近端存在连续反射波形。

2. 因设备测得波形中设备所选范围较大,近端存在“拥挤”的连续反射波形,将测试范围缩小后,发现此处为断线波形,断线距离为:182m。

3. 因A相断线后并未存在明显接地,阻值较大,残压较高,电缆故障测试仪高压单元无法正常击穿,决定使用大容量的烧穿设备烧穿故障位置,降低故障阻值与残压,烧穿试验进行约10分钟后,A相残压降至2.7kV,泄漏上升至13mA,过后并不在继续变化,判断故障点已被烧穿。

第三步:电缆路径查找

由于对电缆的电缆路径明确,所以没有对电缆路径进行查找。

第四步:精确定点

因A相已被烧穿,使用高压单元加压时,A相故障点可正常进行放电,直接前后近端182m位置进行定点,到达预定位位置后,发现此处有一电缆井,打开电缆井后,井内有一接头正放电,现象十分明显,定位成功。

三新电力10KV电缆故障查找现场试验图

此次电缆故障查找工作完成的十分顺利,客户对此三新的专业技能十分认可,并且认为与三新电力的合作是一次愉快的双赢合作!
