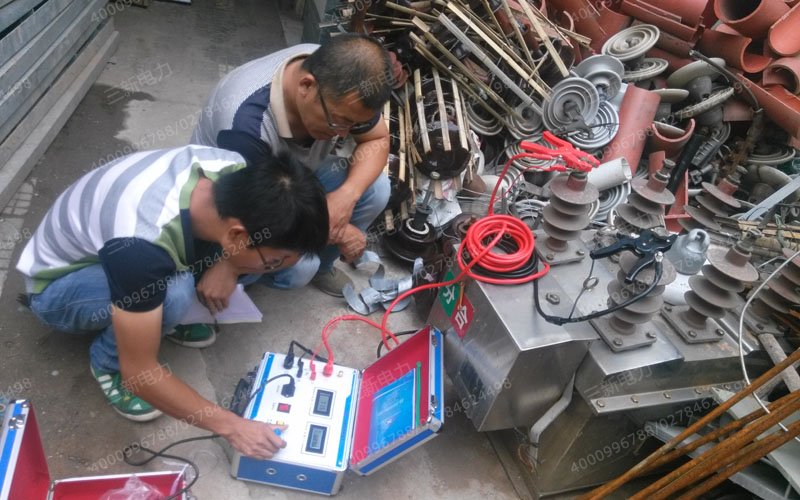

高压开关回路电阻试验

对各种形式的断路器都要测量每相导电回路的电阻，包括套管导电杆电阻，导电杆与静触头连接处的电阻和动、静触头之间的接触电阻。这实际就是测量接触电阻是否合格。

断路器在运行中接触电阻增大，将会使触头发热。尤其是切断短路电流时，可能会因而烧坏周围绝缘和使触头烧熔，甚至可能造成拒绝动作的严重后果。因此，断路器在交接，大、小修后，都要进行导电回路直流电阻试验。

本页面提供的下载报告为真空断路器交接试验报告，更多高压开关试验报告统一格式下载详见：http://www.whsxdl.com/report/gykg.html

1  用电流不小于100A的直流压降法测量，电阻值应符合产品技术条件的规定；

2  主触头与灭弧触头并联的断路器，应分别测量其主触头和灭弧触头导电回路的电阻值。

直流电阻测量，按IEC出版物56《高压交流断路器》，GB763—1990《交流高压电器在长期工作时的发热》推荐直流降压法，通入电流不小于100A，有也可采用电桥法，在测量时应注意以下事项。

(1)如果断路器是电动操作合闸的，应在电动合闸数次后测量导电回路直流电阻；只有允许手动合闸的断路器才在手动合间后进行测量。

(2)测量前应先将断路器跳合几次，以冲破触头表面的氧化膜，使它接触良好，从而使测量结果能反映真实情况。

(3)测量用的导线应尽可能的短和粗，接触应良好，好用夹子夹在导体上，否则会影响测量结果。电桥的电流、电压的引线接头必须严格分开电压线接在断口的触头端，电流线应接在电压线的外侧。

(4)测量过程中应将断路器的跳闸机构卡死，防止因突然跳闸而损坏表计。

(5)每相至少测量3次，取其平均值。如果对测量结果有怀疑，可多测几次。

(6)如有主、副触头或多个并联支路，应对并联的每一对触头分别进行测量。测量时，非被测量触头间应垫以薄绝缘物。

试验结果异常增大时．应先检查装置与接线的正确性，然后在断路器动作数次后复试。若测量值仍很大，则应分段测试，以确定接触不良的部位。
