变压器绝缘电阻、吸收比、极化指数试验

导读:测定绝缘电阻和吸收比可以灵敏地发现变压器绝缘的整体或局部受潮;检查各部件绝缘表面的脏污及局部缺陷;检查有无短路、接地及瓷件破裂等缺陷。测定绝缘电阻与吸收比一直是变压器绝缘试验中常用方法之一。...
试验推荐设备

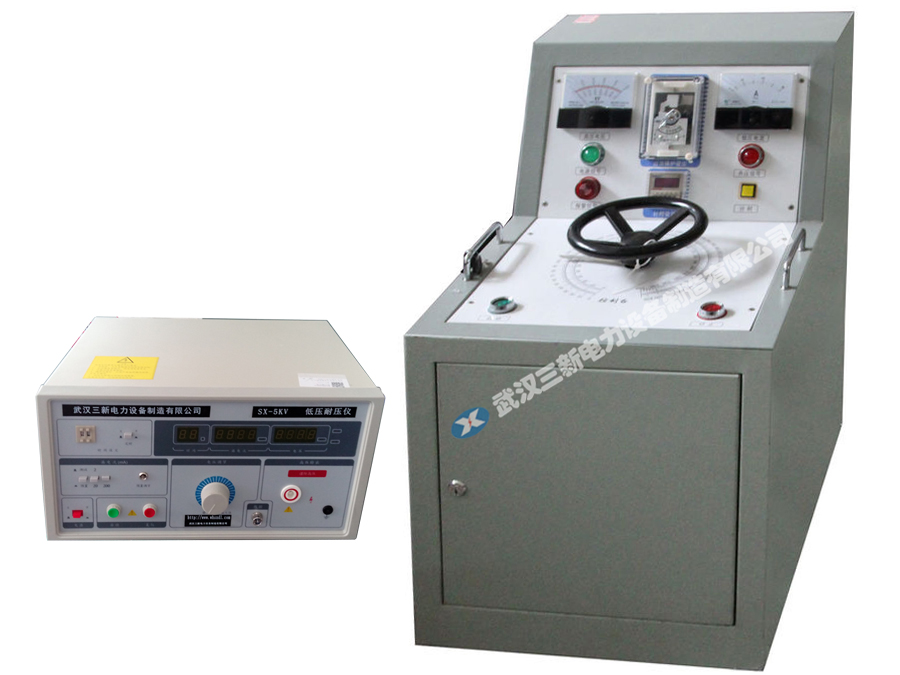

SX双显示绝缘电阻测试仪 SX指针式绝缘电阻测试仪 SXDN低压耐压测试仪 SX2678水内冷发电机绝缘测试仪 泄露电流测试仪



>>试验报告格式下载:点击下载

测定绝缘电阻和吸收比可以灵敏地发现变压器绝缘的整体或局部受潮;检查各部件绝缘表面的脏污及局部缺陷;检查有无短路、接地及瓷件破裂等缺陷。测定绝缘电阻与吸收比一直是变压器绝缘试验中常用方法之一。

本页面提供的下载报告为1600KVA及以下油浸式电力试验变压器交接试验报告,更多电力试验变压器试验报告统一格式下载详见:http://www.whsxdl.com/report/byq.html

1  进行器身检查的变压器,应测量可接触到的穿芯螺栓、轭铁夹件及绑扎钢带对铁轭、铁芯、油箱及绕组压环的绝缘电阻。当轭铁梁及穿芯螺栓一端与铁芯连接时,应将连接片断开后进行试验;

2  不进行器身检查的变压器或进行器身检查的变压器,所有安装工作结束后应进行铁芯和夹件(有外引接地线的)的绝缘电阻测量;

3  铁芯必须为一点接地;对变压器上有专用的铁芯接地线引出套管时,应在注油前测量其对外壳的绝缘电阻;

4  采用2500V兆欧表测量,持续时间为1min,应无闪络及击穿现象。

(1)试验前应将变压器同一侧绕组的各相短路,井与中性点引出端连在一起接地,否则对测量结果有影响。

(2)刚退出运行的变压器,应等30min后,使绕组温度与油温接近时再测量.并应以顶层油温作为绕组温度。各次测量时的温度应尽量接近,尽量在油温低于50℃时测量,不同温度下的绝缘电阻按下式换算   R2=R1×1.5(t1-t2)/10 式中R1,R2— 分别为温度,t1、t2时的绝缘电阻值。

(3)吸收比和极化指教不进行温换算。

(4)封闭式电缆出线或GIS出线的变压器、电缆、GIS侧绕组可在中性点测量。

(5)新注油或换油的变压器应待油静止5—6h,气泡逸出后再进行测量。
