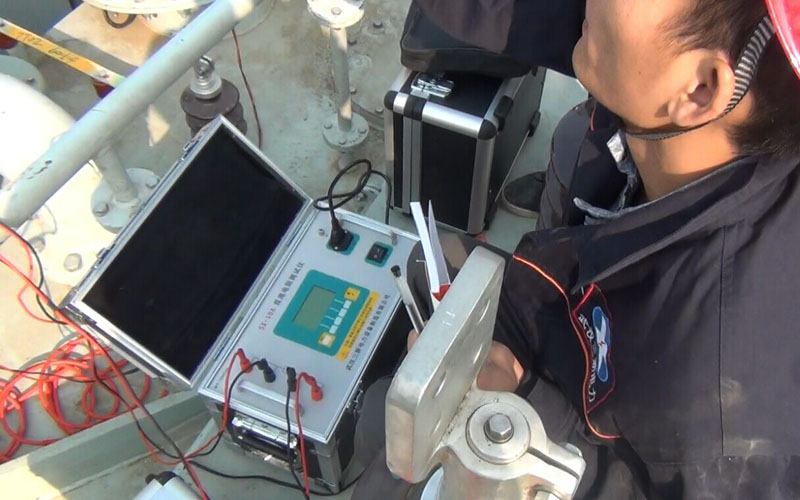

绕组连同套管的直流电阻测试

变压器绕组直流电阻的测量是项既简单又重要的试验项目。其目的是检查绕组焊接头的质量、电压分接头的各个位置-引线与套管的接触足否良好．并联支路的连接是否正确t有无层闻短路或内部断线的现象等。同时．它也是变压器短路特性试验的重要数据。因此，在交接、大修后，以及运行中更换分接头位置后．都必须进行该项试验。

本页面提供的下载报告为1600KVA及以下油浸式电力试验变压器交接试验报告，更多电力试验变压器试验报告统一格式下载详见：http://www.whsxdl.com/report/byq.html

测量绕组连同套管的直流电阻，应符合下列规定：

1  测量应在各分接头的所有位置上进行；

2  1600KV·A及以下容量等级三相变压器，各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%；1600kV·A以上三相变压器，各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%；

3  变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%；不同温度下电阻值按照公式(7.O.3)换算。

R2=R1•（T+t₂ ）/（T+t₁）

其中，R1、R2——分别为温度在t₁、t₂(℃)时的R电阻值(Ω)；

          T——计算用常数，铜导线取235，铝导线取225。

4  由于变压器结构等原因，差值超过本条第2款时，可只按本条第3款进行比较，但应说明原因。

1、变压器交接与大修时，应在各侧绕组的所有分接头位置上进行测量；对有载调压的变压器·一般也应在所有分头上测量；在小修时以及运行中更换分接头位置后，可以在所使用的分接头位置上进行测量；

2、测量时．要求绕组温度与周围环境温度相差不超过3℃．并且以顶层油温作为绕组温度；

3、由于绕组的电感较大，电流需要较长时间才能稳定下来，必须等电流稳定后再读数。另外．应特别注意，接通电流后再接通电压表或检流汁．断开电压表或检流计后再断开电源．以免损坏仪表。同时应注意很高反电势危及人身安全；

4、试验时用的表计准确度要高．引接线力求短、粗．井应接触牢固．否则将影响测量结果。
