 SXZ-BY变压器油中溶解气体在线监测系统


近红外（NIR）技术

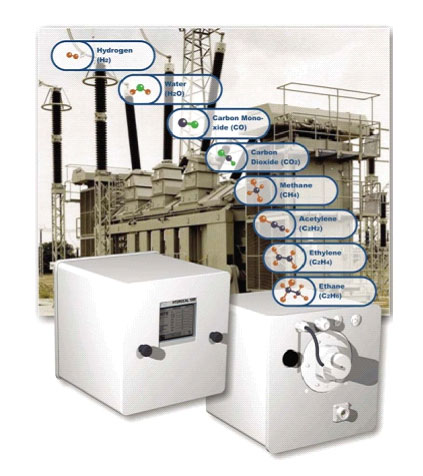

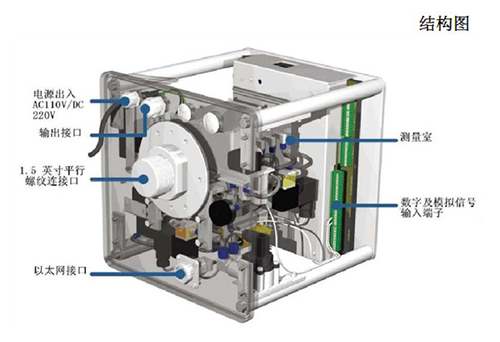

    SXZ-BY是直接安装在变压器本体上的测量变压器油中气体含量的监测装置。它可以不间断的测量变压器油中溶解气体氢气H2，一氧化碳CO，二氧化碳CO2，甲烷CH4，乙炔C2H4，乙烷C2H6以及微水。
    当变压器发生故障时，首先产生的气体是氢气H2，当变压器固体绝缘产生故障时，会大量生成一氧化碳CO。随着变压器故障的进一步发展，在局部放电或电弧放电阶段，乙炔C2H2和乙烯C2H4会大量产生，可以借此初步判断变压器故障的性质。作为一个小型的变压器综合诊断平台，HTDROCAL 1005可以将变压器的其他监测系统通过模拟输入整合在一起，它包括以下输入端子：

    1、4 路模拟输入 0/4-20mA
    2、6 路模拟输入 0/4-20mA / 0-1/10V可自由配置。作为变压器的综保系统，本机装备有共10路数码化的保护报警输出以实现各种保护与控制功能如冷却风机，有载调压开关等等。
    3、8 路继电保护输出
    4、5 路数字输出

产品主要功能特点

    1、应用近红外 NIR 技术共可监测8种油中溶解气体-氢气H2，一氧化碳CO，二氧化碳CO2，甲烷CH4，乙炔C2H2，乙烯C2H4，乙烷C2H6以及微水。
    2、提供多种通信接入方式，其中包括以太网ETHERNET10/100 Mbit/s(铜线或光纤接入）及RS 485 Modbus接入可开放及支持大部分变电站所应用的通信协议如IEC61850，MODBUS ，DNP 3等等。
    3、可选配内置的Ethernet，GSM and analog modems实施远程与网络式的系统通信及控制。

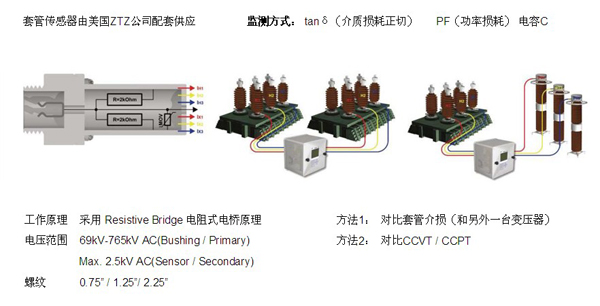

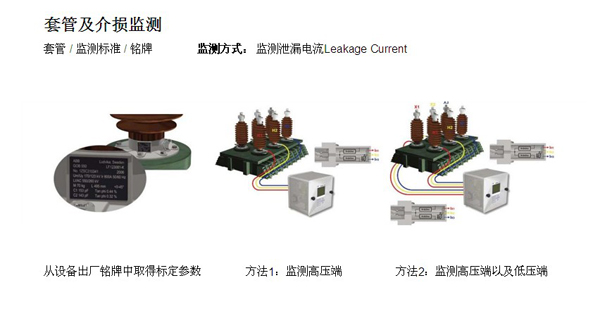

    4、通过6对的模拟AC电流输入出点可以联接高压电容式套管传感器进行变压器套管介损、泄漏电流、功率损耗等监测。

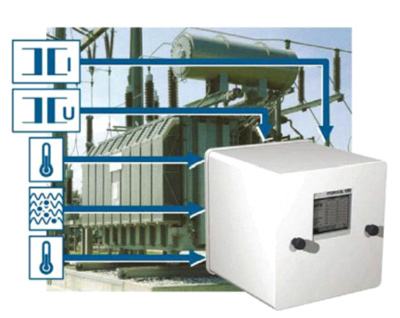

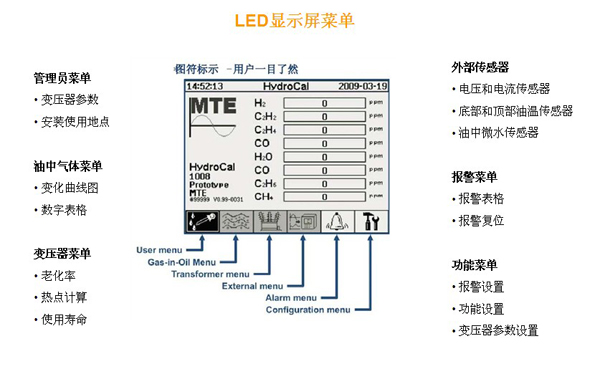

变压器监测功能

    1、电压和电流 （通过变压器电压及电流监测装置）
    2、变压器温度
    3、顶部及底部油温 （通过附加的温度传感器）
    4、用户自选自由设置 Free configuration式的模拟输入触点，用户可按需要自由选配使用各类外接传感器

更多高级功能

    1、凝固热点计算 Hot Spot(acc. IEC 60076)
    2、使用寿命 Transformer Life
    3、老化率 Aging Rate
    4、冷却风机及有载开关控制 On-load Tape Changer and Ventilation System Control （高级功能是与世界著名的变压器生产商PAUWELS共同研发）
