电机综合测试台
电机综合测试台
电机综合测试台
电机综合测试台
电机综合测试台

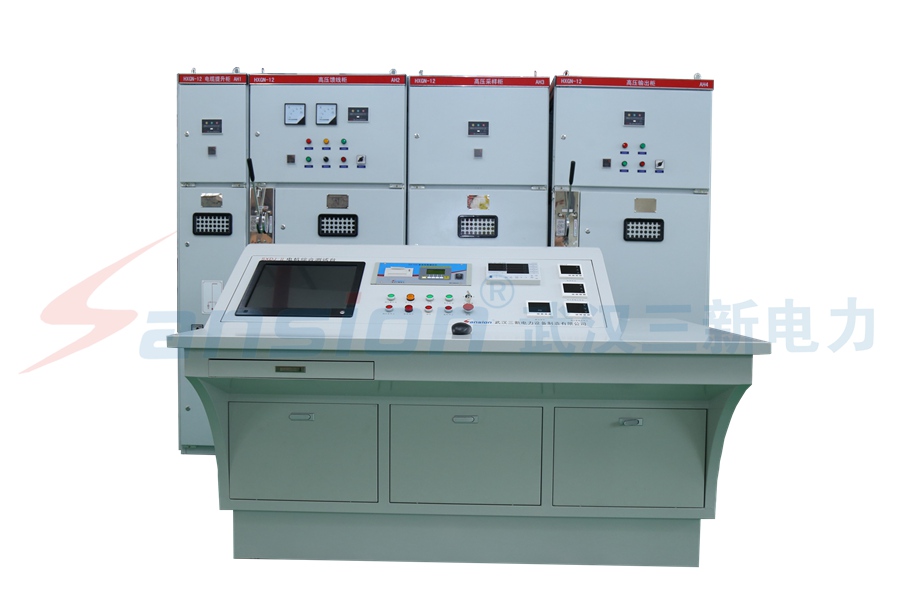

SXDJ-ZT电机综合测试台[图集]

产品品牌：三新电力产品类别：电机试验设备参考标准：GB50150-2006,DL/T 5293-2013

说明书下载

◆中文菜操作单显示、自动打印、操作方便、另配备有可靠的标准表比较测试通道
◆电机交流耐压装置为便携式可任意移动
◆容量630KW-9000KW电压6KV-10000V高压电机需增加10KV升压器和互感器等

三新电力给您提供专业的电力检测解决方案！027-8462 4498。

        SXDJ-ZT电机综合测试台适用于容量为1KW-500KW电机电压为1140V、660V、380V、220V、110V交流电动机空载损耗试验、三相线圈平衡电阻试验、三相线圈绝缘电阻试验、交流耐压试验、温度试验、超速试验。6KV高压电机需增加升压器、高压互感器等。
产品主回路配置：
       SXDJ-ZT-600电动机试验台,主回路为600A,CT档为600A、300A、150A、100A、50A、10A、调压电源400KVA-500KVA，6KV高压电机需增加升压器、高压互感器等。(zc-600电动机试验台主要适用于1KV以下电机试验)
       SXDJ-ZT -1000电动机试验台,主回路为1000A,CT档为1000A、500A、150A、100A、50A、10A、调压电源800KVA- 1000KVA6KV，高压电机需增加升压器、高压互感器等。（zc-1000电动机试验台配10KV升压器、10KV高压互感器主要适用于容量9000 以下，6KV-10KV电机试验）
       测试项目：直流电阻、短路电流、短路损耗、空载电流、空载损耗、功率因数、工频耐压、匝间测试、三相电阻及三相电流平衡、电网频率等。

电机综合测试台现场应用案例

SXDJ-IV电机综合测试台现场试验图

三新电力为西部矿业电机综合测试台现场试验提供技术支持

新电力受山东莱钢集团邀请，对前期售出的电机综合测试台进行现场调试

SXDJ-ZT电机综合测试台性能特点

◆ 中文菜操作单显示、自动打印、操作方便、另配备有可靠的标准表比较测试通道
◆ 电机交流耐压装置为便携式可任意移动
◆ 容量630KW-9000KW电压6KV-10000V高压电机需增加10KV升压器、10KV高压互感器等

SXDJ-ZT电机综合测试台技术参数

◆ 电气强度：量程0-10mA
◆ 测试条件：施加电压0-3KVAC可调,精度1%
◆ 绝缘电阻：量程10-500MΩ,测试条件施加电压500VDC,精度3%
◆ 冷态电阻：量程0-1KΩ,测试条件恒流源,精度1%
◆ 低启电流：量程ACO-60A,测试条件0-额定电压,精度1%
◆ 堵转电流：量程ACO-200A,测试条件降压独转,精度1%
◆ 空载功率：量程0-100KW,测试条件额定电压,精度1%
◆ 空载电流：量程ACO-200A,测试条件额定电压,精度1%
◆ 泄漏电流：量程0-20mA,测试条件1.06倍额定电压,精度1%
◆ 匝间绝缘：测试条件0.5-3.5AV,精度1%

SXDJ-ZT电机综合测试台使用说明

使用说明：
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
☉ 详细操作说明书下载，请点击这里!
