一、高海拔对高压试验的影响
高海拔地区空气稀薄，空气密度和大气压力下降，导致空气的绝缘强度降低。海拔越高，绝缘强度下降越明显。这是高海拔地区高压试验设备选型必须考虑的核心因素。
1.1 基本规律
根据GB 311.1《高压输变电设备的绝缘配合》标准，海拔每升高100m，空气绝缘强度约降低1%。标准高压试验设备通常按海拔≤1000m设计，超过1000m后需要进行修正。
1.2 主要影响方面
（1）空气间隙击穿电压降低：同样的间隙距离，高海拔地区更容易发生击穿；
（2）外绝缘闪络电压降低：绝缘子、套管等外绝缘的闪络电压下降；
（3）电晕起始电压降低：高压电极、引线更容易发生电晕放电；
（4）设备额定电压降额：标准设备在高海拔地区不能满额定电压运行。

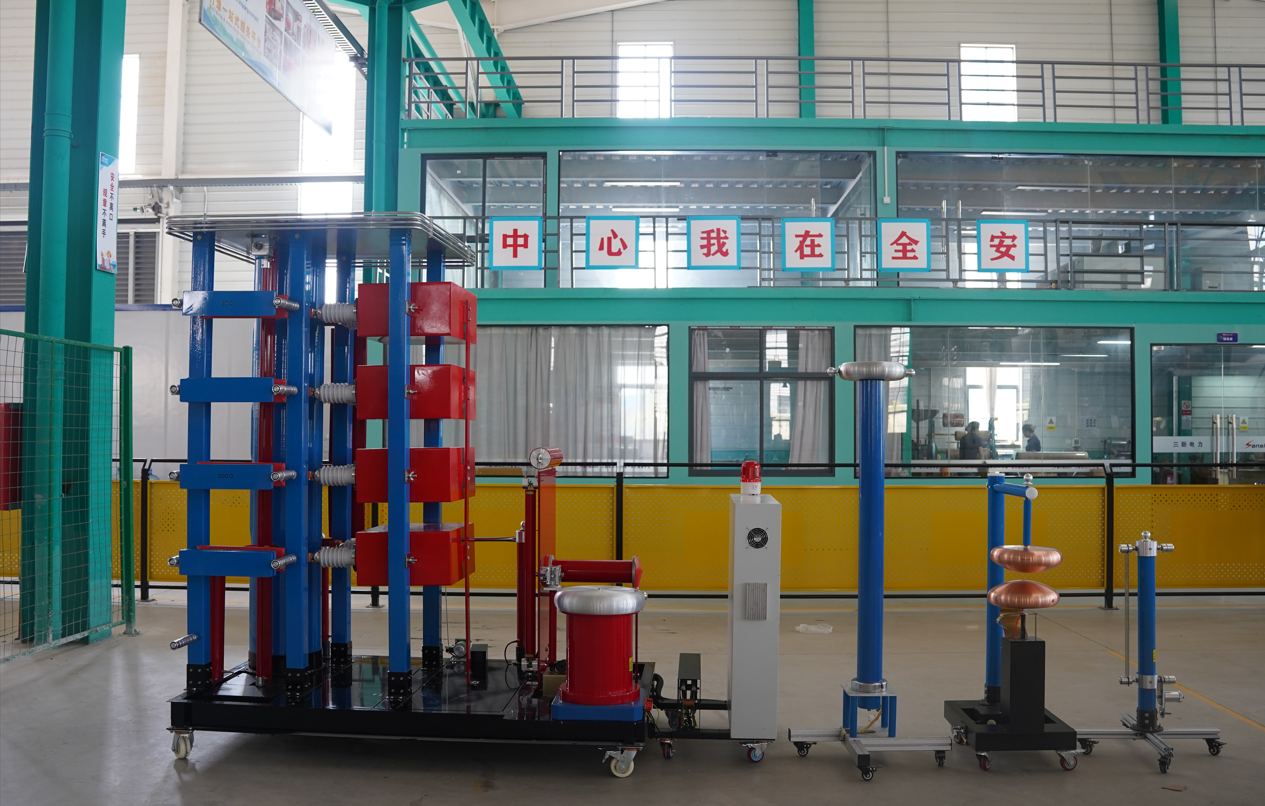

展示图 ： SXCF系列雷电冲击试验发生器
二、海拔修正系数计算
2.1 修正系数公式
根据GB 311.1标准，海拔修正系数Ka计算公式如下（适用于海拔1000m~4000m）：
|
Ka = 1 / (1.1 - H × 10⁻⁴) |
式中：Ka为海拔修正系数；H为试验室海拔高度，单位为米（m）。
2.2 不同海拔的修正系数参考
表1 不同海拔高度的修正系数参考表
|
海拔高度（m） |
修正系数Ka |
绝缘强度下降比例 |
设备选型放大比例 |
|
≤1000 |
1.00 |
0% |
标准配置即可 |
|
1500 |
1.06 |
约6% |
放大6% |
|
2000 |
1.11 |
约11% |
放大11% |
|
2500 |
1.17 |
约17% |
放大17% |
|
3000 |
1.24 |
约24% |
放大24% |
|
3500 |
1.31 |
约31% |
放大31% |
|
4000 |
1.40 |
约40% |
放大40% |
注：以上为参考值，具体修正系数应以标准公式计算和实际试验验证为准。
三、高海拔环境发生器选型的六项修正
3.1 修正一：输出电压裕度增加
高海拔地区空气绝缘强度下降，发生器标称电压需要按海拔修正系数放大，才能保证实际加到试品上的有效试验电压满足要求。
例如：需要施加1000kV雷电冲击试验电压，试验室海拔2000m，修正系数Ka=1.11，则应选用标称电压≥1110kV的发生器，建议选1200kV或1500kV等级。
3.2 修正二：安全距离增大
高海拔地区空气间隙更容易击穿，试验室安全距离和设备间距需要按修正系数放大：
（1）高压引线对接地体的距离：增大Ka倍；
（2）设备之间的安全距离：增大Ka倍；
（3）试验区域围栏范围：相应扩大；
（4）试验室高度和跨度：相应增加。
3.3 修正三：电晕抑制措施加强
高海拔地区电晕起始电压降低，需要采取以下电晕抑制措施：
（1）加大均压环尺寸：改善电场分布，降低电极表面场强；
（2）高压引线用扩径导线：或采用多分裂导线，减少表面场强；
（3）电极表面光洁处理：减少尖端、毛刺等容易起晕的部位；
（4）清除周围悬浮物体：试验区域内的金属螺钉、工具等悬浮电位物体要移走。
3.4 修正四：外绝缘件加强
发生器的支撑绝缘子、分压器的外绝缘、套管等，都需要校核高海拔下的绝缘水平：
（1）支撑绝缘子：选用高海拔型，或增加绝缘子数量/长度；
（2）分压器：外绝缘水平要按修正系数校核，必要时加高或加伞裙；
（3）调波电阻、充电电阻等：外绝缘也要满足高海拔要求。
3.5 修正五：试验室空间要求增大
由于安全距离增大和设备电压等级提高，高海拔试验室的空间要求比平原地区更高：
（1）试验室高度：按最高输出电压和修正后的安全距离计算；
（2）试验室跨度：满足设备摆放和安全距离要求；
（3）地面承载：设备更高更重，地面承载能力要校核；
（4）试验区域：围栏范围扩大，安全通道加宽。
3.6 修正六：设备额定参数降额使用
如果选用标准型设备（按1000m海拔设计），在高海拔地区要降额使用：
（1）最大输出电压：不能超过标称电压除以修正系数Ka；
（2）最大试验电压：按降额后的电压确定试验范围；
（3）或者直接选用高原型定制设备，避免降额使用限制业务范围。
四、选型修正实例
以某高海拔地区（海拔2500m）第三方检测机构为例，原计划配置1200kV/30kJ发生器用于220kV变压器雷电冲击试验：
表2 高海拔选型修正实例对比
|
对比项 |
平原地区标准配置（1000m） |
高海拔修正后配置（2500m） |
|
修正系数Ka |
1.00 |
1.17 |
|
需要的试验电压 |
1050 kV |
1050 kV |
|
发生器标称电压 |
1200 kV |
1400 kV（建议选1500kV） |
|
级数配置 |
12级 |
15级 |
|
等效安全距离 |
基础值 |
基础值×1.17 |
|
均压环尺寸 |
标准型 |
加大1~2档 |
|
引线规格 |
普通单导线 |
扩径导线或双分裂 |
|
支撑绝缘子 |
标准型 |
高海拔型/加一级 |
|
试验室高度要求 |
约10m |
约12m |
五、高海拔选型注意事项
（1）海拔超过1000m就需要修正，不要等设备到货后才发现不够用；
（2）电压裕度要留足，建议在修正系数基础上再留10%~15%余量；
（3）电晕抑制很重要：电晕不仅影响波形质量，还会产生无线电干扰和能量损耗；
（4）外绝缘件不能忽视：发生器内部绝缘不受海拔影响，但外绝缘（暴露在空气中的部分）受影响很大；
（5）现场试验比试验室试验更复杂：现场试验场地开阔，安全距离更难保证，电晕抑制措施要更完善；
（6）建议实地调研：高海拔地区的实际绝缘强度还受温度、湿度、气压等综合影响，最好有条件进行实地验证。
三新电力可根据试验室所在地的海拔高度，提供定制化的高海拔型雷电冲击发生器配置方案，包括电压等级修正、外绝缘加强、电晕抑制和安全距离设计。
