三新电力SXLAT系列避雷器脱离器试验设备能测哪些项目

摘要：避雷器脱离器（Disconnector）是串联在金属氧化物避雷器接地端的关键安全元件。当避雷器长期运行老化、受潮或内部击穿后，工频泄漏电流会显著增大，脱离器必须在规定故障电流下快速动作、将避雷器与系统物理隔离，防止避雷器爆炸、起火和...

      避雷器脱离器（Disconnector）是串联在金属氧化物避雷器接地端的关键安全元件。当避雷器长期运行老化、受潮或内部击穿后，工频泄漏电流会显著增大，脱离器必须在规定故障电流下快速动作、将避雷器与系统物理隔离，防止避雷器爆炸、起火和系统接地故障扩大。而脱离器一旦误动或拒动，同样会直接威胁电网安全。因此，出厂例行试验、型式试验以及到货交接试验，都离不开专用的“避雷器脱离器试验装置”。本文结合现行国家标准与电力行业标准，系统梳理这类设备到底能测哪些项目，并介绍武汉三新电力自主研发的SXLAT-120kVA/6kV 避雷器脱离器动作电流试验装置。 一、为什么必须对脱离器做试验
      脱离器的核心使命有两条：第一，在避雷器正常运行、遭遇雷电和操作过电压时，它不能误动作；第二，在避雷器内部失效、工频短路电流流过时，它必须在规定时间内可靠动作，并给出明显可见的断开标志。这两条要求互相矛盾，正是脱离器设计和试验的难点。
依据 GB 11032《交流无间隙金属氧化物避雷器》第 5.17 条，脱离器无论是与避雷器联合试验还是单独试验，动作时都必须有明显的开断表示；同时应耐受 2000μs 方波电流冲击和动作负载试验而不得误动；并应在 20A、200A、800A（±10%）三种工频电流下测量安秒动作特性。2026 年 6 月 18 日起实施的 DL/T 1294—2025《交流电力系统金属氧化物避雷器用脱离器使用导则》进一步将型式试验、例行试验和抽样试验体系化，覆盖外观、电气耐受、动作特性、密封、机械、环境与阻燃等多个维度。
二、避雷器脱离器试验设备能测哪些项目
      综合 GB 11032、DL/T 1294—2025、GB 18802.1 以及现场交接试验标准，一台完整的避雷器脱离器试验系统可覆盖的检测项目可分为四大类：动作特性类、耐受不动作类、断开状态验证类，以及结构与环境考核类。具体见表 1。
表 1  避雷器脱离器主要试验项目一览

序号	试验项目	试验要求简述	试验类型	依据标准
1	外观与结构检查	外壳无锈蚀、变形、裂纹，紧固件无松动，动作指示标志清晰	例行 / 型式	DL/T 1294—2025
2	安秒动作特性试验	分别在 20A、200A、800A（±10%）工频电流下测量动作时间，绘制安秒特性曲线	型式	GB 11032 第 5.17.2 条
3	动作电流范围试验	考核脱离器在小故障电流（约 50mA 量级）至大故障电流（>50A）范围内的动作可靠性	型式	DL/T 1294—2025
4	2000μs 方波电流耐受	施加规定峰值的 2000μs 方波冲击电流，脱离器不得动作	型式	GB 11032 第 5.17.1 条 a
5	动作负载试验	配合避雷器完成整套动作负载试验，脱离器全程不得误动	型式	GB 11032 第 5.17.1 条 b
6	大电流冲击耐受	施加 4/10μs 波形大电流冲击，脱离器不击穿、不损坏、不误动	型式	DL/T 1294—2025
7	长期运行电流耐受	通过长期工频泄漏电流，脱离器不得误动作	型式	DL/T 1294—2025
8	动作后断开状态验证	脱离器动作后，施加 2Uc（或 Uc）工频电压 1min，流过电流不应超过 0.5mA（有效值）	型式	GB 18802.1
9	明显开断标志检查	动作后应具有明显、有效、永久的断开指示（目视可见）	例行 / 型式	GB 11032 第 5.17 条
10	密封性能试验	氦质谱检漏或压力衰减法，考核外壳密封性	例行 / 型式	DL/T 1294—2025
11	外套绝缘耐受试验	工频耐压、雷电冲击耐受，不闪络、不击穿	型式	DL/T 1294—2025
12	机械性能试验	耐受与破坏载荷试验（拉力、振动、弯折等）	型式	DL/T 1294—2025
13	环境与气候老化	温度循环、盐雾、紫外老化等试验	型式	DL/T 1294—2025
14	阻燃性能试验	外壳材料满足规定阻燃等级	型式	DL/T 1294—2025


2.1 核心项目：安秒动作特性试验
      安秒动作特性是脱离器最关键的考核指标。试验时由试验装置向脱离器（与避雷器串联）施加不同幅值的工频电流，自动记录从电流接通到脱离器动作断开之间的时间。标准规定必须在 20A、200A、800A 三档电流下分别测量，电流越大、要求动作时间越短；电流越小、允许动作时间越长。试验装置同步采集高压电压、高压电流和动作时间，由工控机实时绘制波形与安秒特性散点。
需要特别说明的是：方波冲击、雷电冲击、动作负载等“耐受类”试验要求脱离器不动作；而安秒特性试验要求脱离器在指定工频电流下必须动作。两类试验共同验证了脱离器“该动则动、不该动绝不动”的保护逻辑。
三、武汉三新电力SXLAT系列试验装置

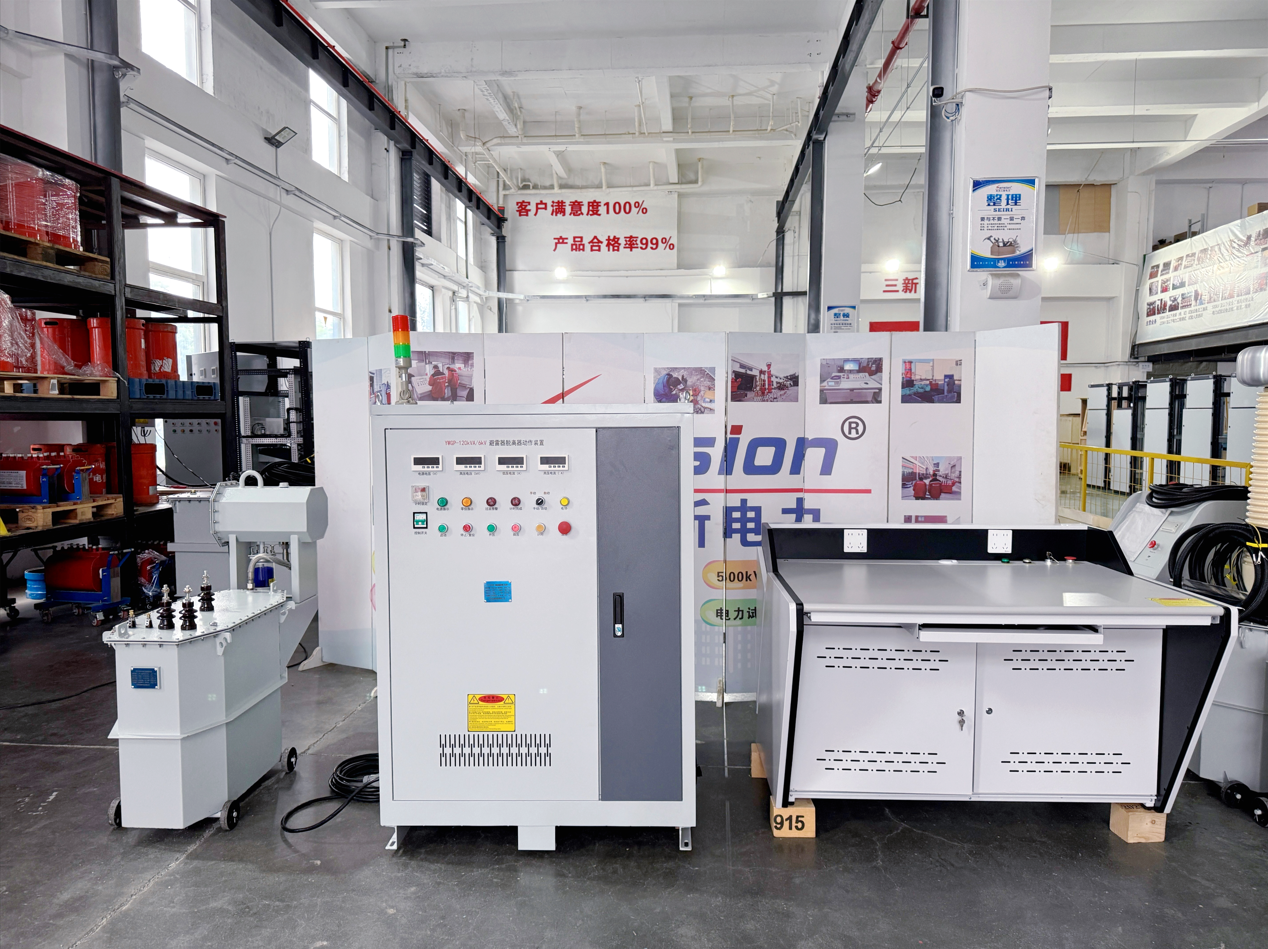

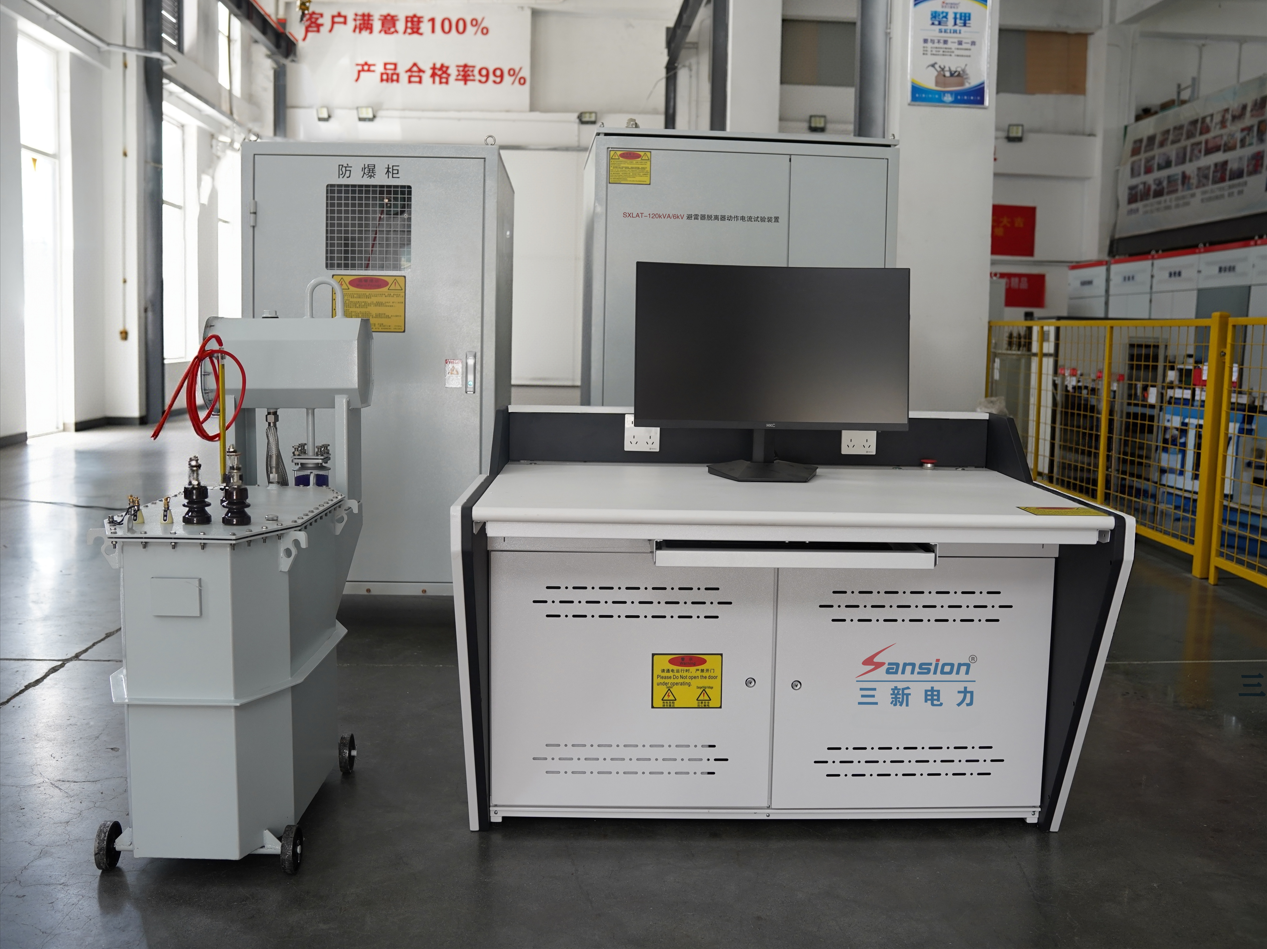

      武汉三新电力设备制造有限公司（以下简称“三新电力”）长期专注高压试验检测设备研发制造，其 SXLAT-120kVA/6kV 避雷器脱离器动作电流试验装置专为避雷器脱离器动作电流检测、电容器工频耐压等工况设计，已在多家电科院、避雷器制造厂和电力安装单位投入使用。设备实物外观如图 1 所示。 3.1 工作原理

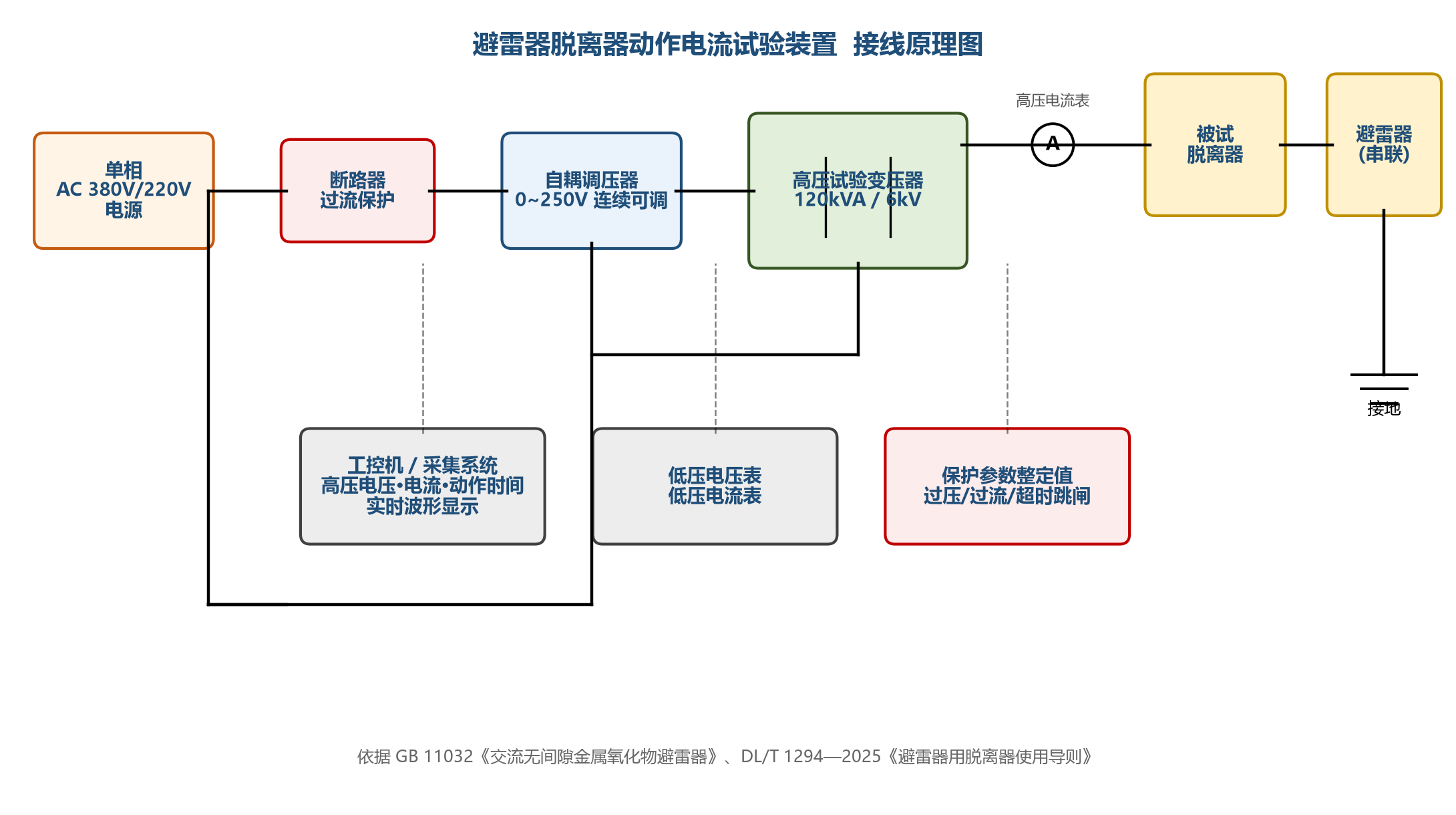

      装置以自耦调压器为核心调压单元，在高压试验变压器额定电压范围内实现 0~250V 低压侧连续无级调压，从而在高压侧获得 0~6kV 连续可调的试验电压。一次回路由“电源—断路器—自耦调压器—高压试验变压器—被试脱离器（与避雷器串联）—接地”构成；测量与控制回路由工控机、高低压电表和过压/过流/超时保护环节组成。试验接线原理如图 2 所示。 3.2 主要技术参数
表 2  SXLAT-120kVA/6kV 主要技术参数

项目	技术指标
额定容量	120 kVA
高压侧输出电压	0 ~ 6 kV，连续可调
调压方式	自耦调压器，低压侧 0 ~ 250 V 无级调压
适用试品	避雷器脱离器动作电流试验、电容器工频耐压等
测量参数	高压电压、高压电流、动作时间、最大电流
控制方式	手动 / 自动双模，工控机一键启动
保护功能	过压保护、过流保护、动作超时跳闸，异常自动断电
数据处理	实时采集、波形显示、试验报告自动生成
符合标准	GB 11032、DL/T 1294—2025、GB 50150 等


3.3 设备核心优势
合规专业：试验回路与测量精度严格贴合 GB 11032、DL/T 1294—2025 等现行标准，出厂与交接试验数据合法有效。
精准高效：工控机实时采集高压电压、高压电流和动作时间，自动绘制试验波形，安秒特性数据可直接导出、存档。
安全可靠：配置过压、过流、超时多重保护，异常工况瞬间断电；高压区与操作区物理隔离，防爆柜、围栏与警示标志齐全。
操作便捷：一体化操作台集成调压器、变压器、工控机与保护单元，手动/自动双模适配实验室批量试验与现场交接试验。
四、典型试验操作流程
      以安秒动作特性试验为例，使用 SXLAT 装置的标准流程如下：①按图 2 接好一次回路，被试脱离器与避雷器串联后可靠接地，确认围栏和警示到位；②在工控机界面录入被试品型号、编号、额定电流档位（20A / 200A / 800A）和保护整定值；③选择“自动”模式，装置自动升压至目标电流，持续监视高压电流波形；④脱离器动作瞬间，装置自动记录动作时间并断电，软件保存电压、电流、时间曲线；⑤待试品冷却后，依次完成其余电流档位试验，最后输出安秒特性试验报告。
五、选型与使用建议
      对于避雷器制造厂、电科院和质检机构，建议选用容量不低于 100kVA、高压输出覆盖 0~6kV、具备 20A/200A/800A 三档电流自动切换与安秒曲线绘制能力的一体化装置；对于供电公司和电力安装单位，可侧重考察装置的便携性、手动/自动双模、以及与现有工频耐压资源的兼容性。武汉三新电力可根据用户试品电压等级、电流档位和现场工况定制容量与配置，并提供安装调试、操作培训和计量溯源支持。
六、结语
      避雷器脱离器体积虽小，却承担着避雷器失效后“最后一道防线”的关键角色。从外观检查到安秒动作特性，从方波耐受、动作负载到密封、环境与阻燃考核，每一项试验都对应着真实电网中的一种故障场景。选择一台符合 GB 11032、DL/T 1294—2025 要求的试验装置，既是产品质量的保证，也是现场人员安全的底线。
      武汉三新电力将持续深耕高压试验检测装备领域，为广大避雷器制造商、电力检测机构和电网用户提供合规、精准、安全的试验解决方案。
