摘要：电缆是典型 大容性负载 ，电压越高、敷设长度越长，对地电容越大，试验谐振频率越低、所需带载电流越大。串联谐振选配核心逻辑区别于开关柜、变压器试验，重点匹配 低频起振能力、大电流带载余量、模块化串并联适配性 ，严格依据GB 50150...
电缆是典型
大容性负载，电压越高、敷设长度越长，对地电容越大，试验谐振频率越低、所需带载电流越大。串联谐振选配核心逻辑区别于开关柜、变压器试验，重点匹配
低频起振能力、大电流带载余量、模块化串并联适配性，严格依据GB 50150、DL/T 1476试验标准，以下为全覆盖、可直接落地的分级选配方案。
一、核心选型基础参数
1. 国标试验电压（交接耐压）
• 10kV电缆（U₀=8.7kV）：2U₀ =
24kV
• 35kV电缆（U₀=26kV）：2U₀ =
64kV
• 110kV电缆（U₀=64kV）：1.73U₀ =
128kV
• 220kV电缆（U₀=127kV）：1.73U₀ =
216kV
选型硬性要求：设备输出电压预留
10%～20%安全余量，抵消现场引线压降、环境干扰、电压波动，杜绝升压不足、试验失败问题。
2. 电缆电容工程估算（核心依据）
电容随电缆长度线性递增，直接决定设备容量、谐振频率与带载能力：
• 10kV电缆：0.20～0.30μF/km
• 35kV电缆：0.18～0.25μF/km
• 110kV电缆：0.12～0.20μF/km
• 220kV电缆：0.08～0.15μF/km
3. 串并联选型万能口诀
高压串电抗、长缆并电抗、高压长缆混联
• 电抗器串联：提升输出电压，适配110kV、220kV高压短电缆
• 电抗器并联：提升输出电流，适配10kV、35kV超长距离大电容电缆

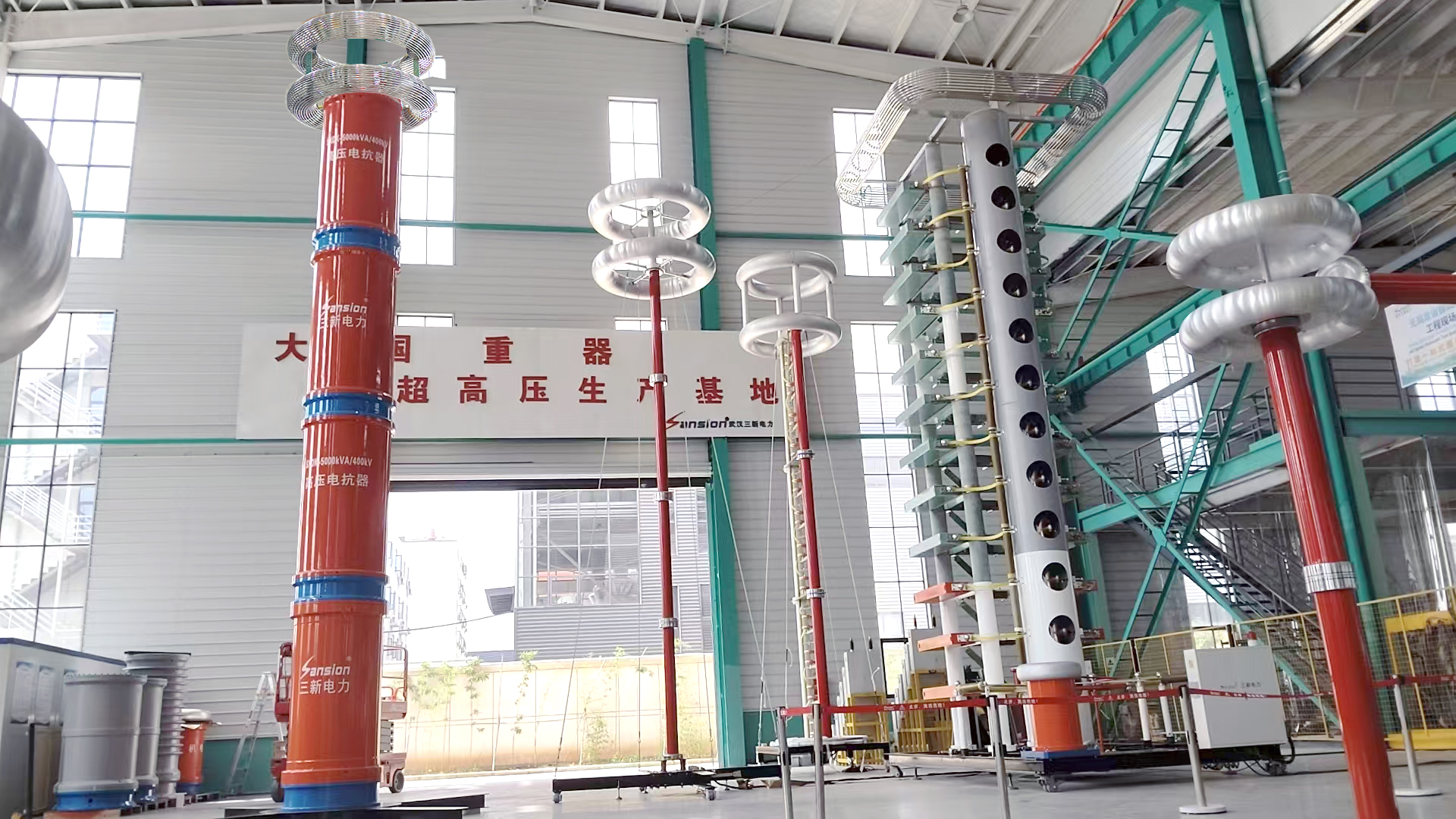

二、三级梯度选配方案（全覆盖场景）
方案一：10kV/35kV配网专用（60kV/60kVA）
适配区县检修、小型配网工程，主打轻量化、高性价比，兼顾开关柜、互感器耐压试验。
• 变频电源：6kW，30～300Hz，全自动扫频寻谐，稳压精度≤1%
• 励磁变压器：6kVA干式模块化，适配现场380V临时用电
• 谐振电抗器：单节60kV/1A，低损耗、稳定性强
• 电容分压器：60kV、0.5级高精度抗干扰型
• 极限带载：10kV电缆≤2km，35kV电缆≤1km

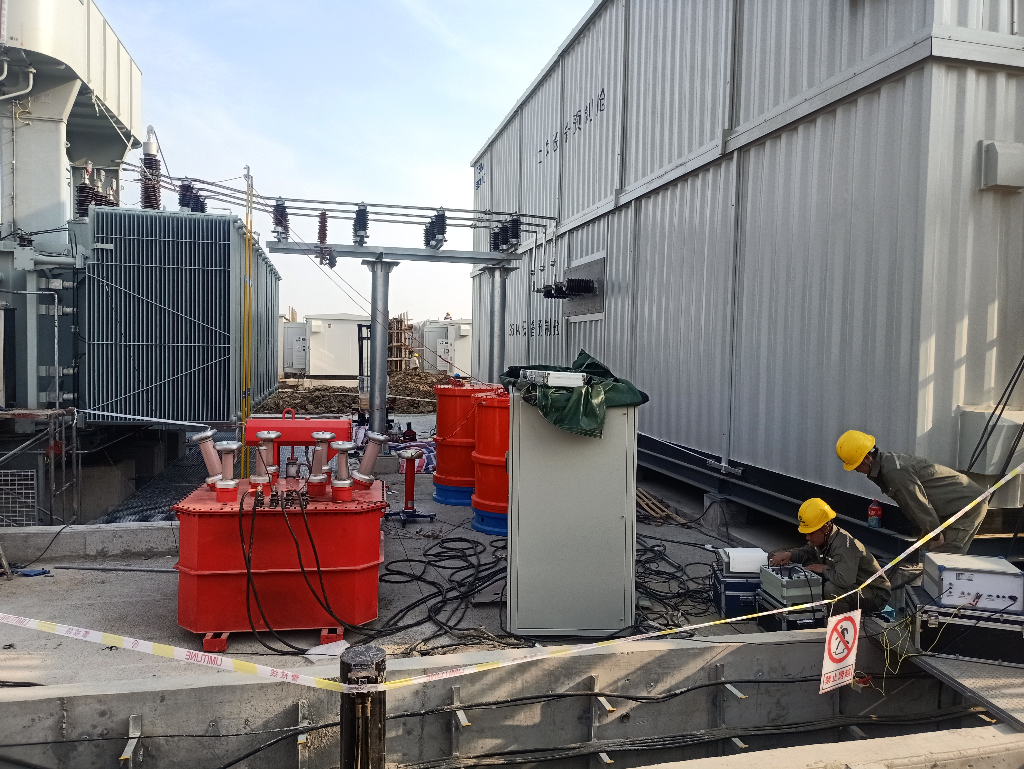

方案二：10kV～110kV通用主力款（130kV/130kVA 模块化）
工程总包、市级试验单位首选，通用性最强、设备利用率最高，覆盖绝大多数输变电工程场景。
• 变频电源：13kW，30～300Hz，优化长电缆低频谐振算法，不易失谐，支持试验数据存储溯源
• 励磁变压器：13kVA干式结构，过载能力强，可长时间连续作业
• 谐振电抗器：双节65kV/1A模块化，灵活切换工况
串联=130kV/1A：适配110kV高压电缆
并联=65kV/2A：适配10kV、35kV超长距离大电容电缆
• 电容分压器：130kV、0.5级高精度宽频型
• 极限带载：全覆盖110kV常规电缆、35kV长距离电缆、10kV超长线缆

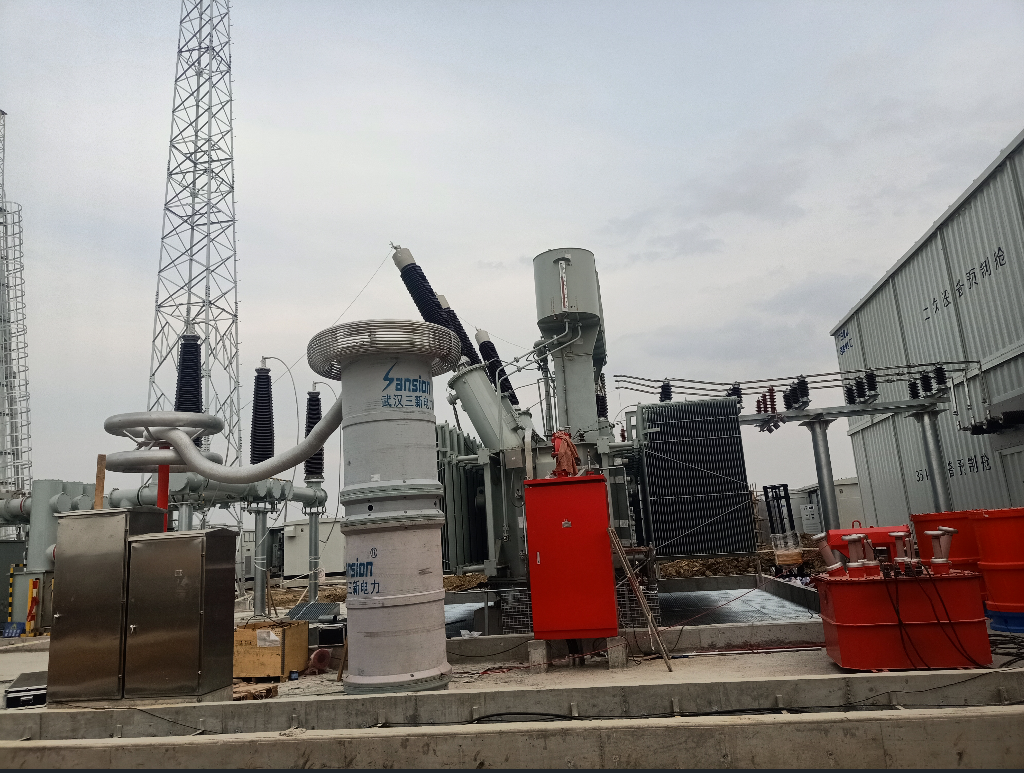

方案三：10kV～220kV全电压高端款（220kV/220kVA 低频模块化）
适配省级电科院、大型基建、220kV超长电缆专项试验，解决大电容电缆低频无法起振的行业痛点。
• 变频电源：22kW，
20～300Hz超低频启动（核心刚需），可适配超长电缆20～30Hz低谐振频率，杜绝无法起振、频繁失谐问题
• 励磁变压器：22kVA大容量干式模块，运行稳定、抗干扰性强
• 谐振电抗器：四节55kV/1A模块化，支持串、并、混联，兼顾高压、大电流双重需求
• 电容分压器：220kV、0.5级高精度，适配高压试验严苛工况
• 极限带载：全覆盖220kV及以下所有电压等级、全长度电力电缆
三、电缆试验专属核心选型要点（避坑关键）
•
优先低频起振性能：110kV、220kV超长电缆电容极大，谐振频率常低于30Hz，普通30Hz下限设备无法起振，高压长缆必须选用20Hz低频变频电源。
•
杜绝临界参数选型：电缆试验电流远大于常规设备试验电流，容量、电流必须预留20%～30%余量，禁止按理论最小值选型，避免升压跳闸、试验中断。
•
模块化电抗器为刚需：电缆长度、电容波动极大，固定电抗器适配性差，模块化组合可灵活切换电压电流，实现一机多用、全覆盖试验场景。
•
高速闪络保护必备：电缆绝缘缺陷易引发瞬间击穿闪络，设备需配备微秒级断电保护，防止电缆绝缘二次损伤、故障扩大。
•
严控波形质量：选用容性负载专用算法，波形失真度低，适配现场复杂电磁环境，保障试验数据合规有效、可溯源。
四、选配总结（快速选型结论）
• 仅做10kV/35kV短距离配网电缆：选
60kV/60kVA标准型，性价比最优
• 常规输变电、覆盖110kV全场景：选
130kV/130kVA模块化通用款，综合实用性最强
• 涉及220kV高压、超长距离电缆：必选
220kV/220kVA低频大余量模块化装置
