一、设备用途
SXJFT系列工频无局放试验成套装置主要针对高压电器设备的局部放电量试验。可满足高电压、小电流的设备试验条件要求，具有较宽的适用范围，是高压电器成套,工矿企业高压试验部门及电力承装、修试工程单位理想的放电量检测设备。
二、设备介绍
1.操作控制装置
①进入操作系统后，软件自动运行。启动后软件完成自检，如有异常系统会提示，自检后客户可以选择自动试验模式或者手动模式。
②可完成工频电压试验。自动升压速度按 GB311及GB/T16927标准，即在75％试验 电压前以较快速度升压，75％试验电压后以 每秒2％试验电压速度上升。试验电压，电流，耐压时间可以设定。
③可以自动和手动操作。
④电压可以持续调节。波形没有畸变。
⑤零位功能。电压上限下限，过流过压击穿保护功能。
⑥耐压试验结束后，设备自动放电。
⑦可以连接到因特网，数据可以转移到计算机上。

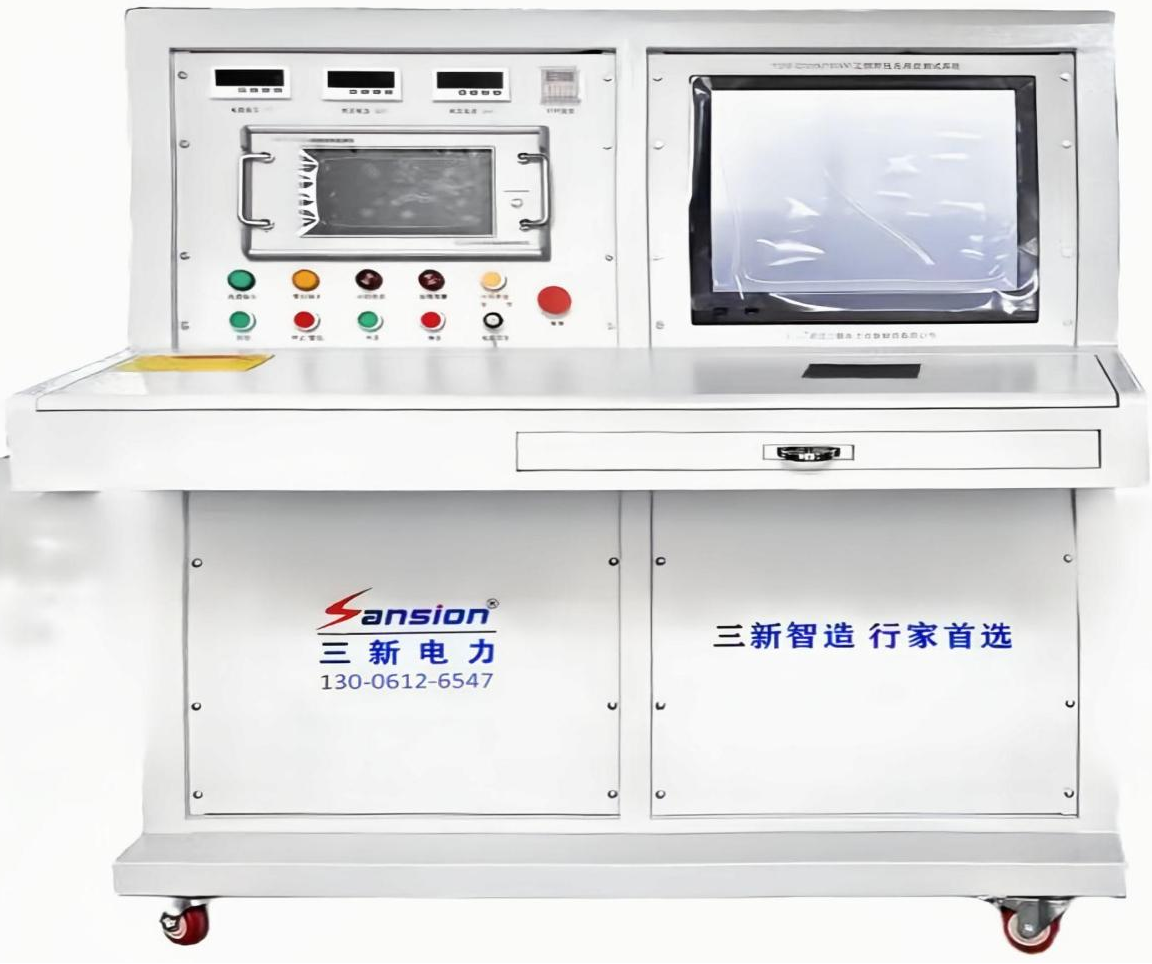

（无局放试验系统工控版）

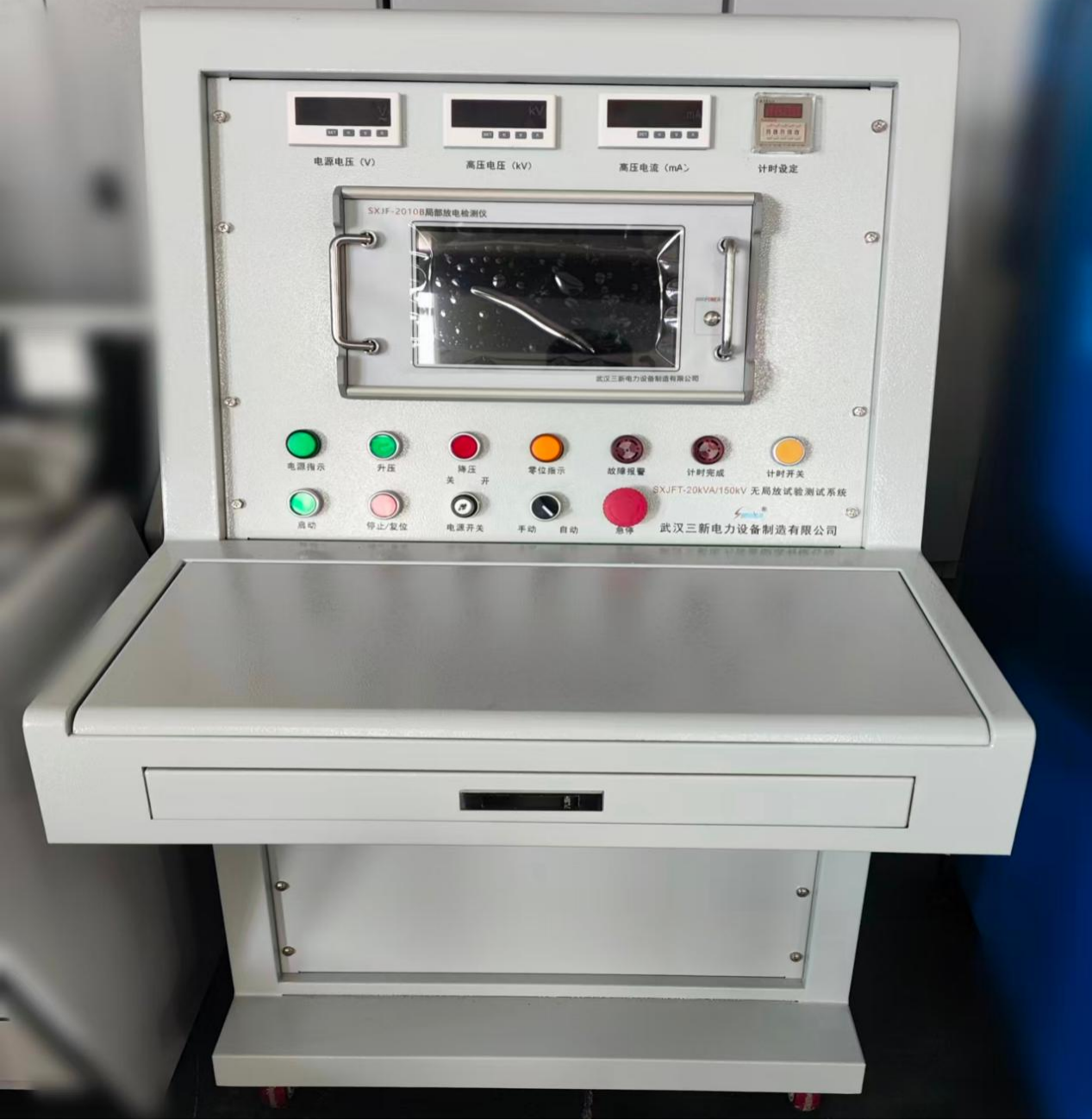

（无局放试验系统电动版：手自动切换、自动升压）
2.无局放试验变压器
在额定电压下要求极低的局部放电量，为被试品提供高压，同时自身不产生干扰，从而精准检测被试品的局部放电状况。

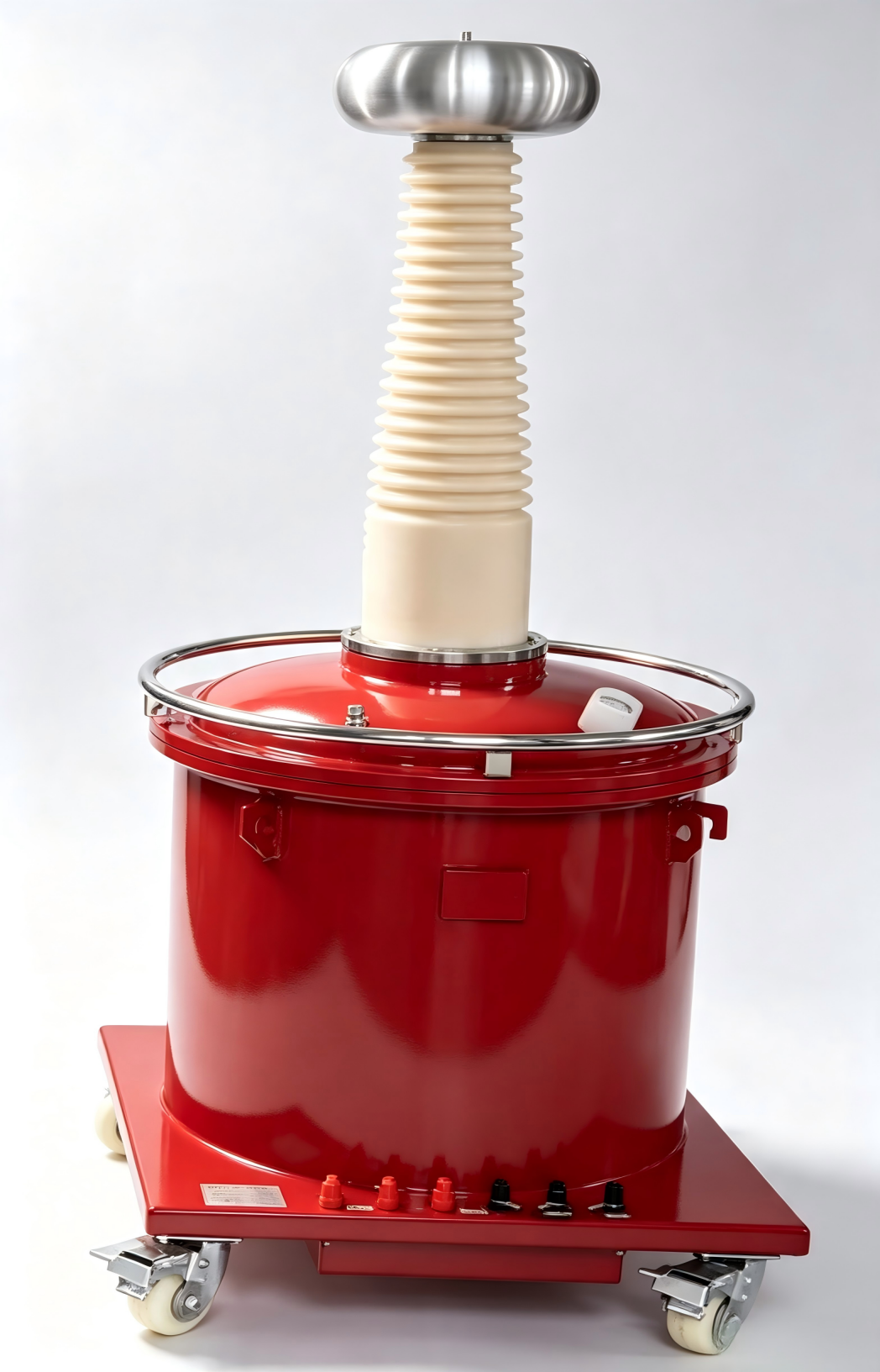

（油浸式无局放试验变压器：采用绝缘油绝缘 ）

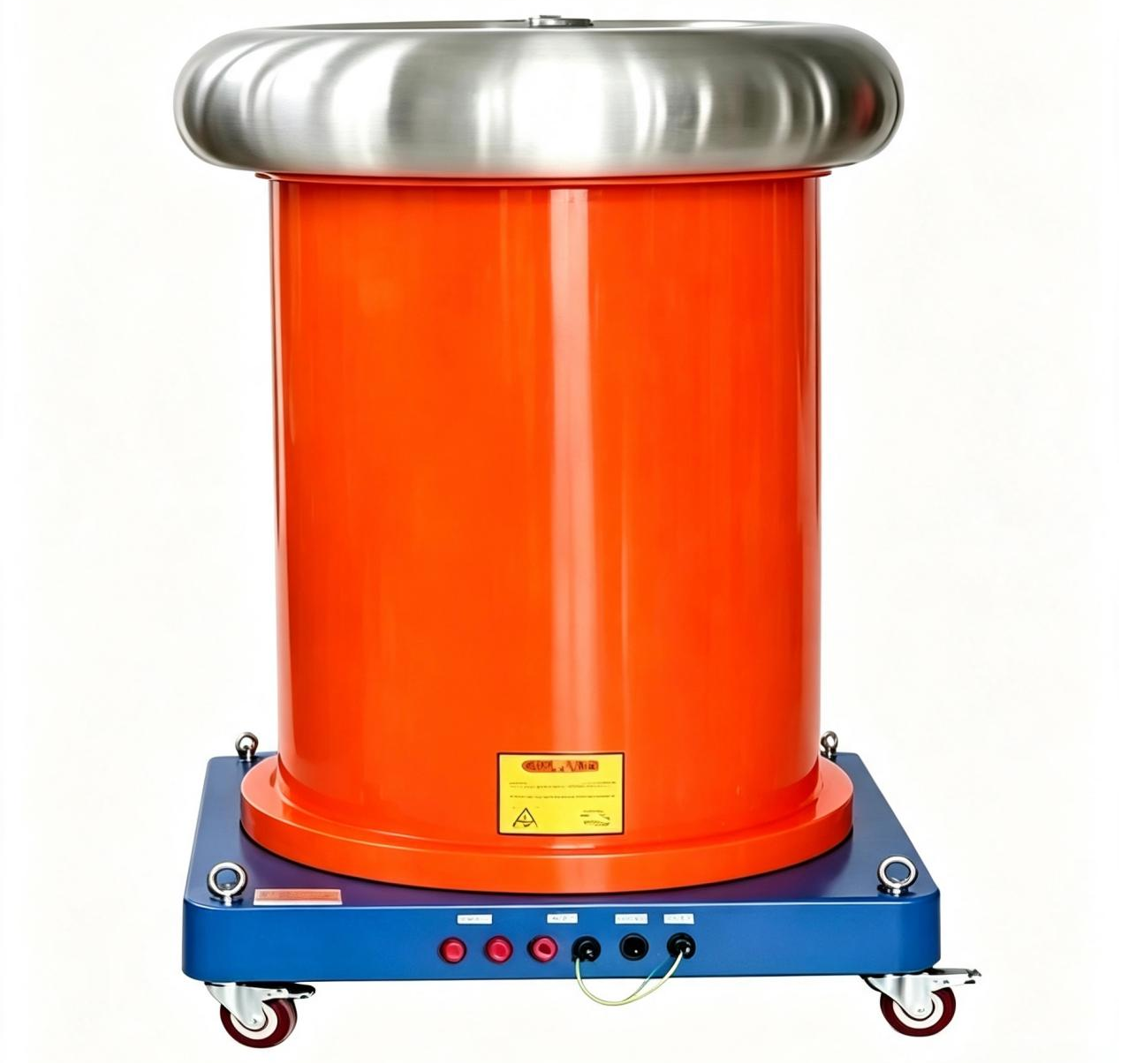

（充气式无局放试验变压器：采用SF6气体绝缘）
3.隔离滤波器
工频高压试验要求试验变压器输出电压波形尽可能是正弦波，因此试验变压器输入电压波 形应保证其线性，发电机组及调压器输出电压波形都存在着高频信号，为满足被测品的局部放 电测量。只有进行较大幅度的衰减才能提高试验变压器的电源质量，为此产生了电源滤波器。

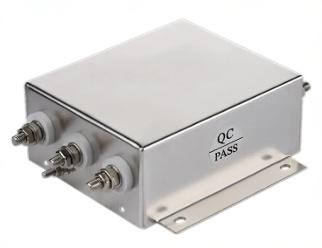

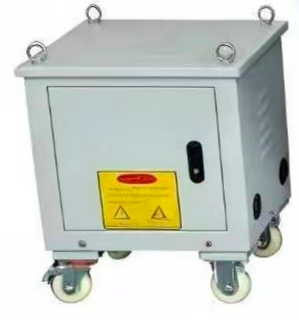

（电源滤波器）
隔离变压器的主要作用是：使一次侧与二次侧的电气完全绝缘，也使该回路隔离。另外，利用其铁芯的高频损耗大的特点，从而抑制高频杂波传入控制回路。用隔离变压器使二次对 地悬浮，只能用在供电范围较小、线路较短的场合。此时，系统的对地电容电流小得不足以对人身造成伤害。
（隔离变压器）
（隔离滤波器：输入/输出200V/400V）
4.耦合电容器
高电压电容分压器有无局部放电工频电容分压器和冲击弱阻尼电容分压器二种。
电容分压器主要用于测量工频试验设备的输出(峰值、有效值、谐波，亦可兼作耦合电容器。冲击弱阻尼电容分压器主要用于测量冲击电压发生器的输出波形和输出冲击电压幅值 亦兼作波头电容；
特点： 1、介损低： 2、测量精度高； 3、温度系数小； 4、工频高压电容分压器局部放电量小于3pC； 5、冲击弱阻尼电容分压器方波响应特性好； 6、二种高电压电容分压器都方便灵活移动；
结构型式：油浸移动式，由顶罩、高压臂、低压臂和底座组成，亦可作为耦合容器进行局部放电测量。

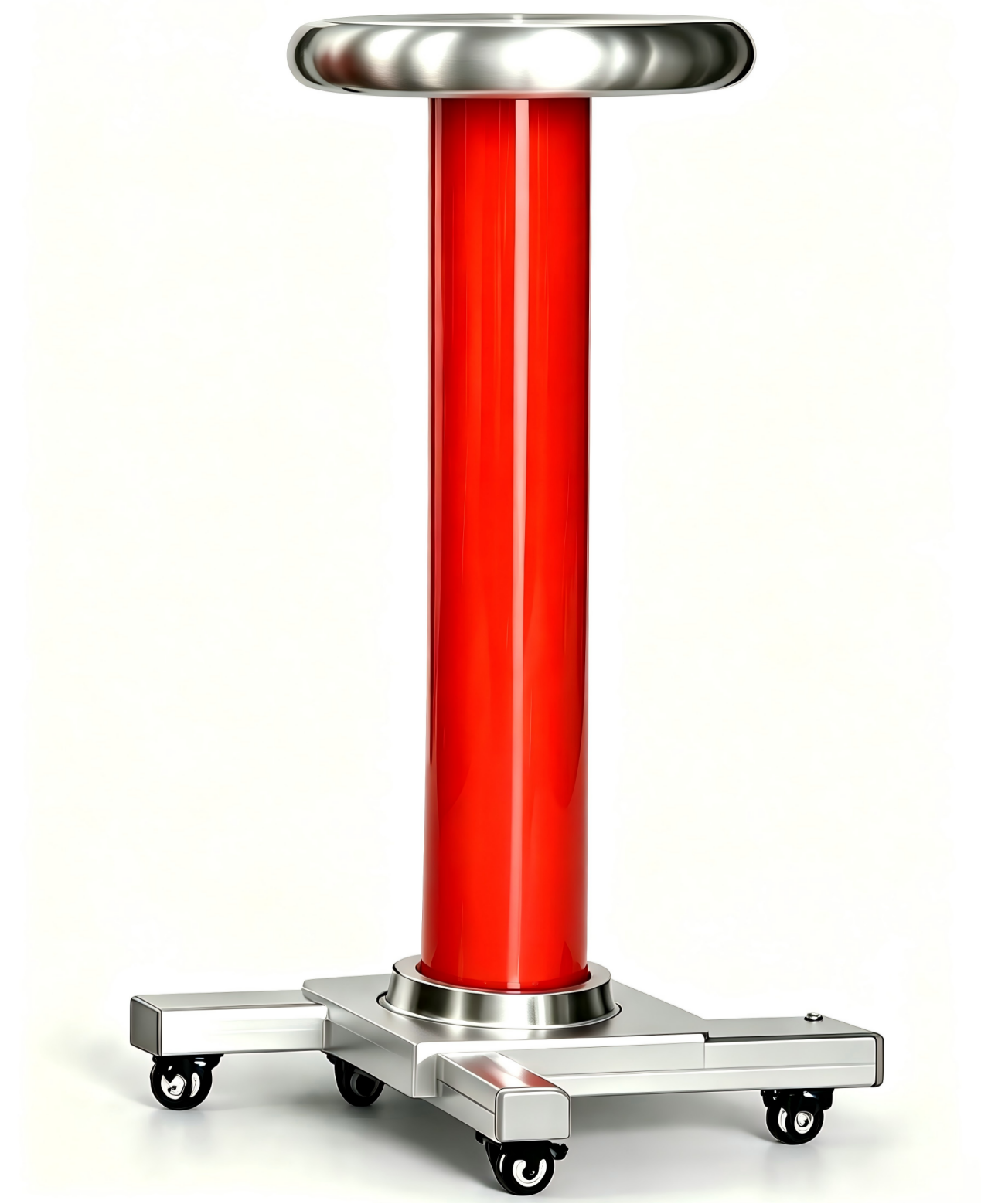

（耦合电容器）
5.保护电阻
结构型式：采用镍铬丝缠绕在环氧管上，两端用连接管与变压器、分压器方便相连；采用鼠笼式结构，使电热丝发出的热量和空气充分交换，降低电阻使用时的温度，保证电阻母体材 料在受热时强度不会降低。两端和中部有屏蔽环，当被试品放电时，保护电阻不会发生绝缘损坏。

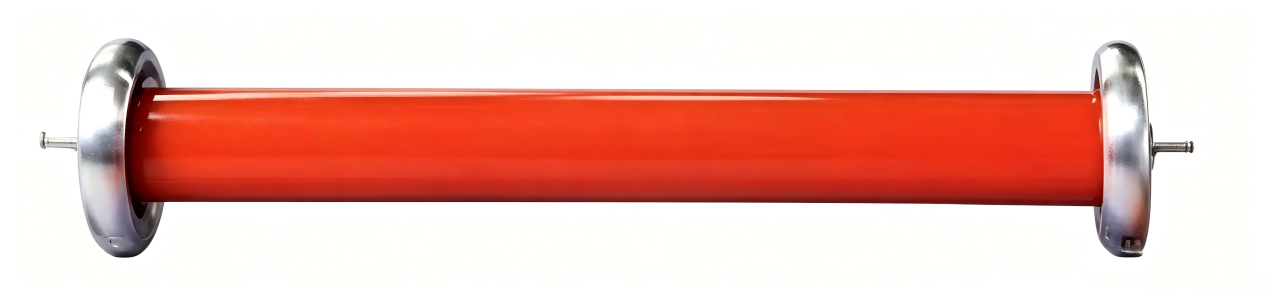

(保护电阻)
三、无局放试验成套系统展示

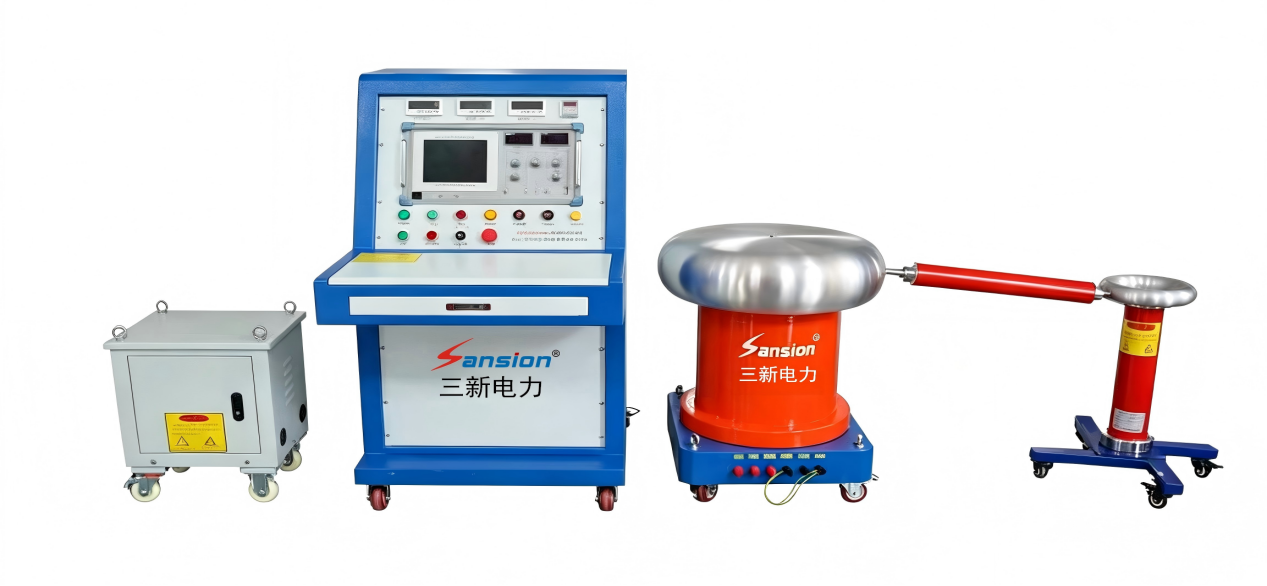

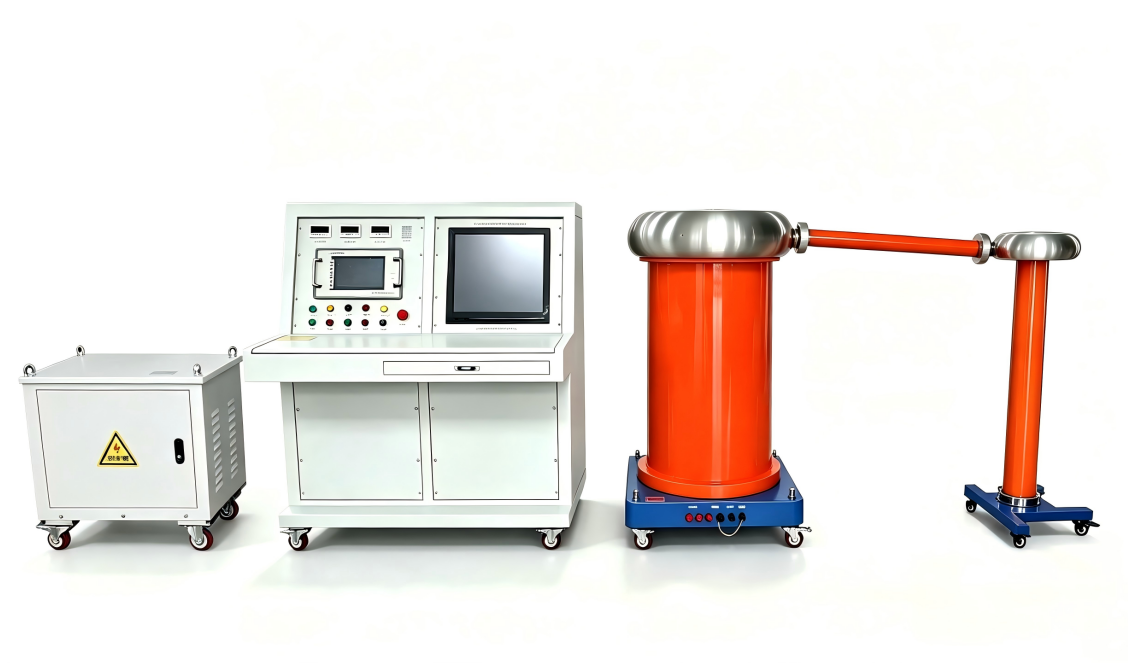

（电动版无局放试验成套系统）

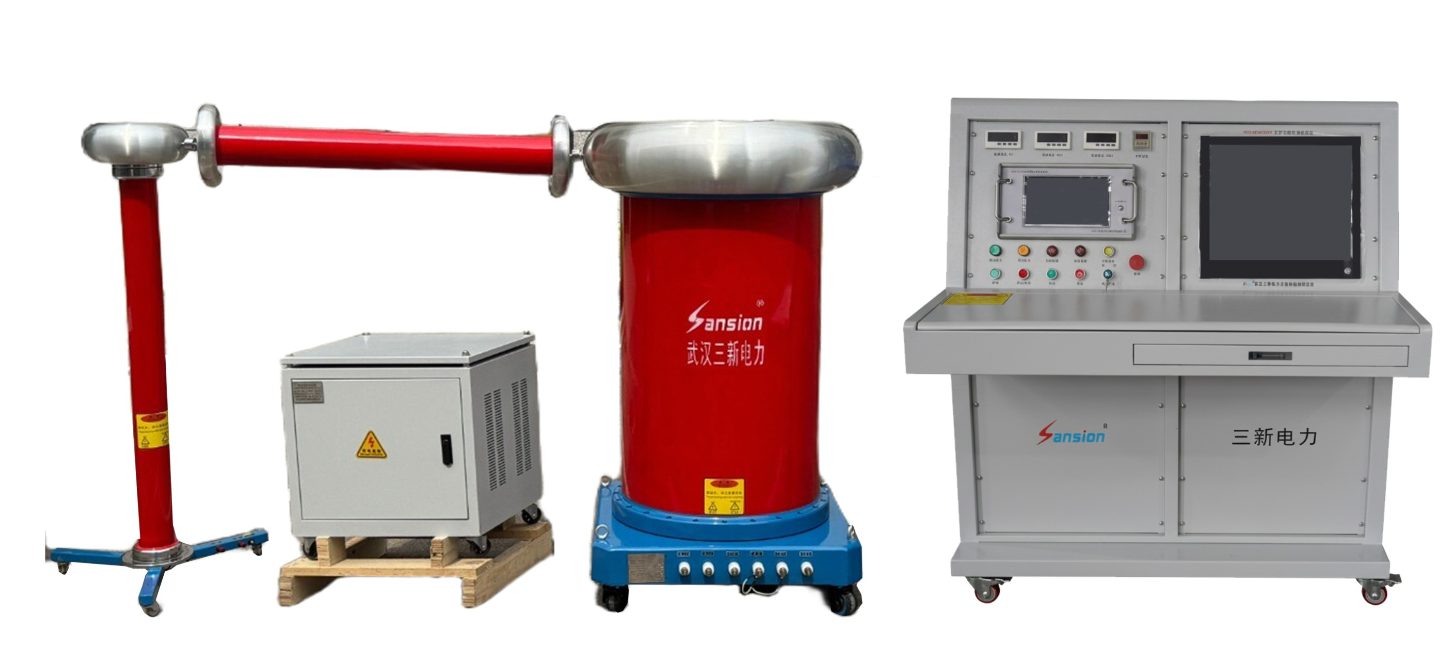

（工控版无局放试验成套系统）
