电力系统避雷器的预防性试验技术讲座

您当前位置:主页 > 技术分享 > 经验分享 >

氧化锌避雷器的简介

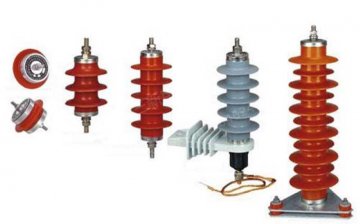

氧化锌避雷器是具有良好保护性能的避雷器。利用氧化锌良好的非线性伏安特性,使在正常工作电压时流过避雷器的电流极小(微安或毫安级);当过电压作用时,电阻急剧下降,泄放过电压的能量,达到保护的效果。氧化锌避雷器图示

氧化锌避雷器是一种保护性能优越、质量轻、耐污秽、性能稳定的避雷设备。它主要利用氧化锌良好的非线性伏安特性,使在正常工作电压时流过避雷器的电流极小(微安或毫安级);当过电压作用时,电阻急剧下降,泄放过电压的能量,达到保护的效果。这种避雷器和传统避雷器的差异是它没有放电间隙,利用氧化锌的非线性特性起到泄流和开断的作用。

氧化锌避雷器的优点

氧化锌避雷器的基本结构是阀片。氧化锌阀片在运行电压下呈绝缘状态,通过的电流很小,一般为10~15μA,并且氧化锌阀片的非线性特性主要是由晶界层形成的。其伏安特性曲线接近理想避雷器的伏安特性曲线。

氧化锌避雷器除了有优良的非线性外,还具有一下主要优点:

1.无间隙。在工作电压作用下,氧化锌阀片实际相当于一个绝缘体,不会使其烧坏。因此,可以不用串联间隙来隔离工作电压。由于无间隙,因而对波头陡的冲击波能迅速响应,放电无延迟,限制过电压效果很好。既提高了对电力设备保护的可靠性,又降低了作用于电力设备上的过电压,从而降低了电力设备额绝缘水平。

2.无续流。有上述特征可知,只有当作用到氧化锌阀片上的电压达到起始动作电压时,才发生“导通”,“导通”后,氧化锌阀片上的残压与流过其中的电流大小基本无关而为一定值。当作用电压降到动作电压以下时,氧化锌阀片“导通”状态终止,有相当于一个绝缘体。因此不存在工频续流。

氧化锌避雷器预防性试验项目

1.测量绝缘电阻

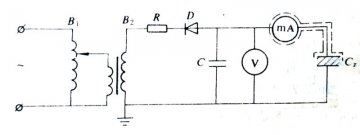

2. 测量直流1 mA时的临界动作电压U1mA0.75U1mA直流电压下的泄漏电流

3.测量运行电压下的交流泄露电流

4.工频参考电流下的工频参考电压

5.底座绝缘电阻

6.放电计数器动作检查

氧化锌避雷器调试现场案例图

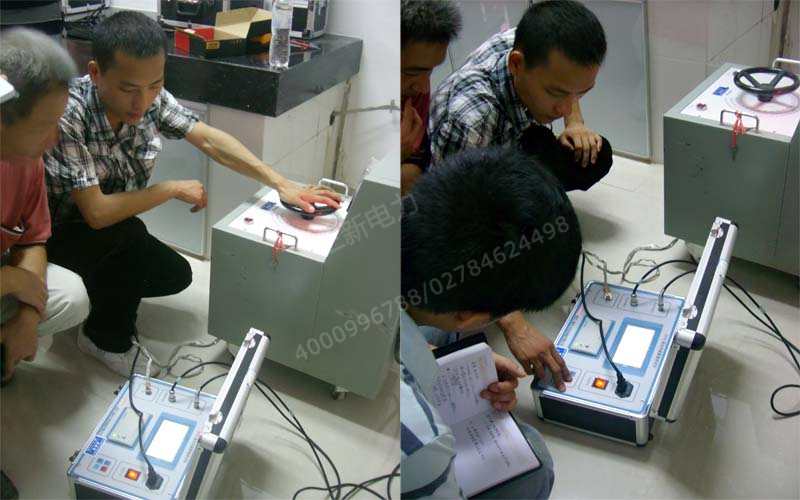

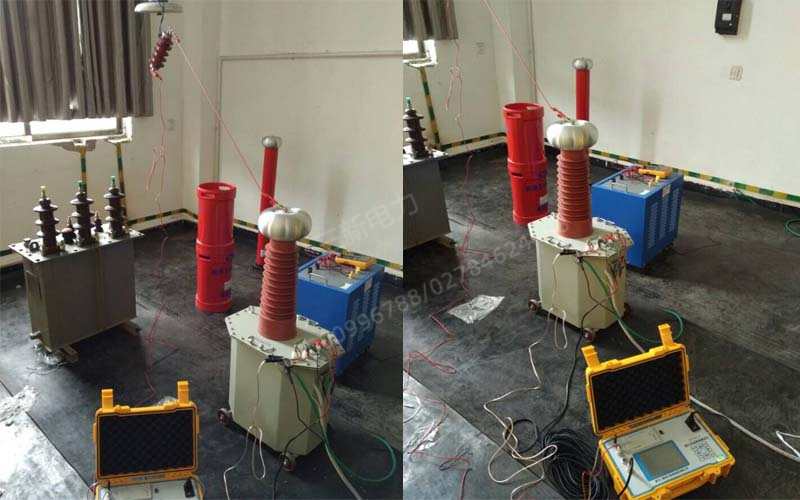

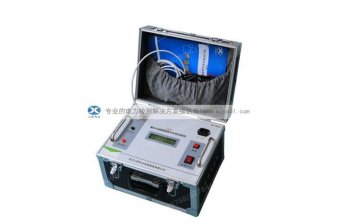

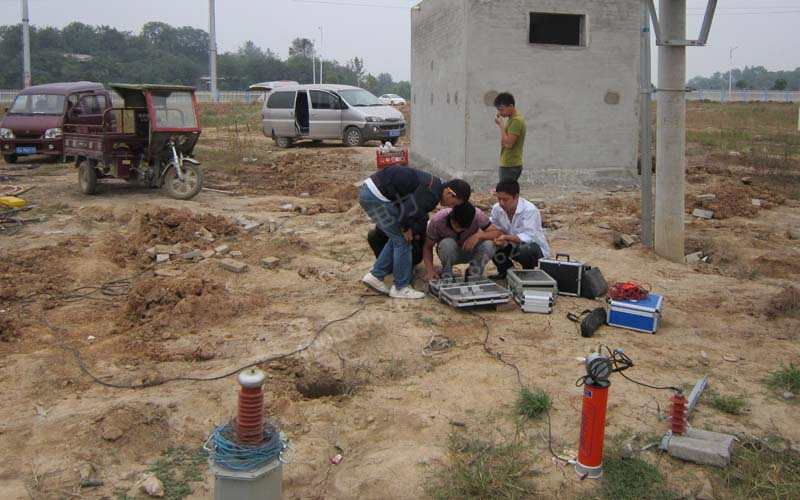

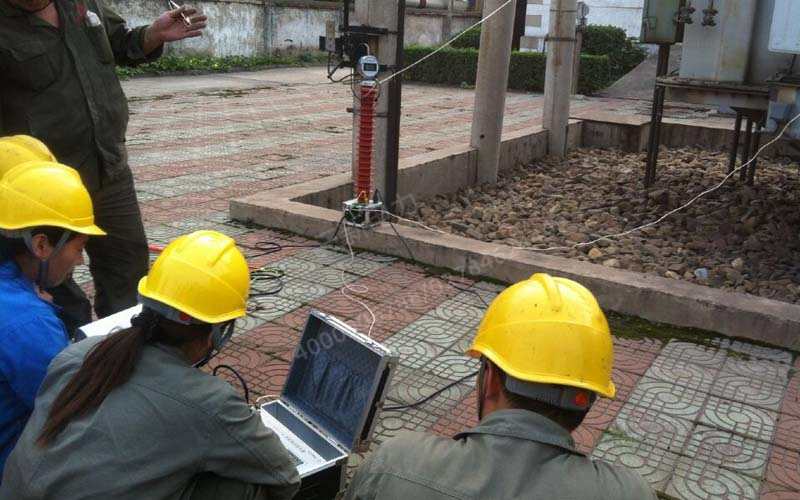

氧化锌避雷器测试仪测量氧化锌避雷器的电气性能 直流高压发生器测量氧化锌避雷器的直流泄露电流 三新电力前往信阳为氧化锌避雷器试验提供技术支持 氧化锌避雷器测试仪现场试验图
