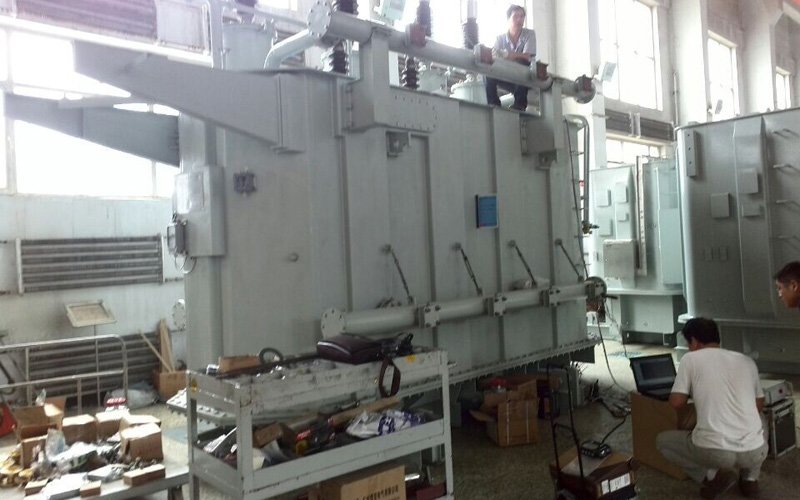

用频响法测变压器绕组变形的注意事项

三新电力 - 技术部    2014-12-26    浏览:    二维码

扫描二维码,使用手机查看。

摘要:(1)变压器的分接开关位置,出口引线长度对绕组的频响曲线影响较大故测试时变压器的状态必须具有一定的稳定性,一般应在不带任何出线的情况下进行变形测试,同时必须记录分接开关的位置,以便在同一挡位上进行比较。 (2)FRA法测试接线方式...

(1)变压器的分接开关位置,出口引线长度对绕组的频响曲线影响较大故测试时变压器的状态必须具有一定的稳定性,一般应在不带任何出线的情况下进行变形测试,同时必须记录分接开关的位置,以便在同一挡位上进行比较。

(2)FRA法测试接线方式不同也直接影响列绕组的频响曲线,测试时必须具有一套相对固定的测试方法。

(3)变压器绕组变形测试结果判断的关键是拥有绕组结构正常时的频响曲线或相同结构变压器的频响曲线,三相频响曲线间相互比较是一种权宜之计,它具有一定的局限性。

(4)要注意信号源位置的影响,“A”端输入,“O”端输出和“O”端输入,“A”端输出的曲线是不同的。在表4—62中列出了FRA法的接线方式。



变压器接线方式

输入端

输出端

其他线圈

Y或D

A

B

C

B

C

A

开路

Yo

A

B

C

O

O

O

开路

单相变压器

A

B

C

X

Y

Z

开路
