详解用变频串联谐振装置进行GIS交流耐压的试验步骤

GIS设备现场安装、调试完成，必须进行耐压试验。其目的是检查总体安装后的绝缘性能是否完好，验证是否存在各种隐患(如安装错误，包装、运输、储存和安装调试中的损坏，存在异物等)导致内部故障。下面为大家讲解一下如何用变频串联谐振装置进行GIS交流耐压。

(1)被试设备应调试合格，其他绝缘、特性试验合格后，校验SF6气体在额定压力，试验回路中的TA二次应短路接地，试验回路中的避雷器和保护火花间隙应与被试GIS间隔断开。试验前检查高压电缆和架空线、电压互感器、避雷器、电力变压器高压引出线是否与GIS断开，方可进行耐压试验。对于部分电磁式对于互感器，如采用变压器电源、电磁式电压互感器经频率计算不会引起磁饱和，也可以和主回路一次耐压。

(2)接线并检查。试验前，如利用隔离开关胡三通接上检查套管，此时要回收隔离开关货三通气室的SF6气体，卸掉隔离开关或三通的端盖，然后安装试验用套管及连接金具、均压部件等，最后该气室抽真空后充入SF6气体。如GIS为筒式，应认真检查检测套管连通相别。

若GIS整体电容量较大，耐压试验也可以分段进行。根据试验方案，检查GIS隔离开关、断路器和接地开关的位置是否符合试验方案中的方式，非试验隔室断路器、隔离开关应在断开位置，接地开关应在合闸位置，GIS的扩建部分进行耐压时，相邻设备原有部分应断电并接地，否则应对突然击穿给原有部分设备带来的不良影响，应采取特殊措施。每一相都应进行试验，非试验相和外壳一起接地。如怀疑断路器和隔离开关的断口在运输、安装过程中受到损坏或经过解体，应做断口间耐压试验。

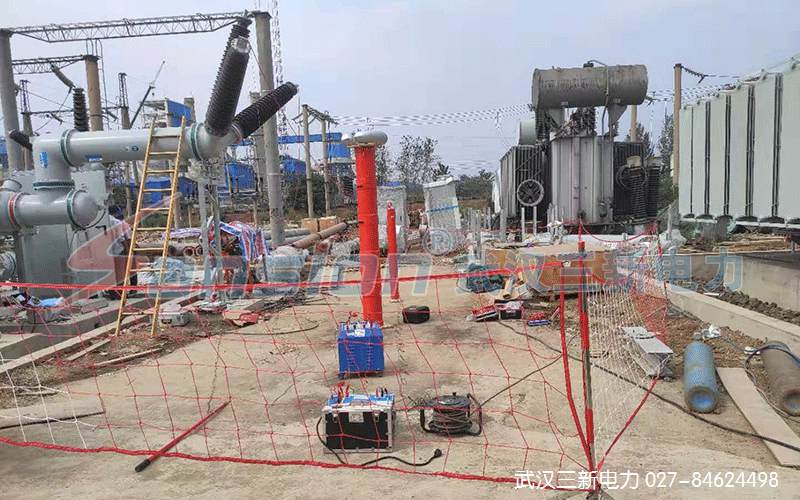

试验时，根据现场实际情况，合理布置试验设备，尽量使试验设备接线紧凑并安放稳固，接地线应使用专用接地线。按使用说明书进行试验接线，并检查试验接线，试验变压器的一端接地并与GIS的外壳相连。检查试验设备的接地、分压器的分压比和挡位是否正确。

(3)GIS交流耐压试验前的老练试验。GIS交流耐压试验前应进行老练试验，老练试验通过逐次增加电压达到以下两个目的：

1)将设备中可能存在的活动微粒迁移到低电场区域。

2)通过放电烧掉细小的微粒或电极上的毛刺、附着的尘埃等。

老练试验的基本原则是既要达到设备净化的目的，又要尽量减少净化过程中微粒触发的击穿，还要减少对被试设备的损害，即减少设备承受较高电压作用的时问。所以逐级开压时，在低压下可保持较长时间，在高电压下不允许长时间耐压。老练试验过程中发生击穿放电也按耐压试验的判据来判别。

老练试验施加的电压和时间可与制造厂、用户协商，根据具体情况绘出“试验电压一试率比调节到2%或一个较小的电压，通过旋转频率调节旋钮改变试验回路频率的大小，观察励 磁电压和试验电压的数值。当励磁电压为最小、同时试验电压为最大时，这个时候的率就是试验回路的谐振频率。当试验回路达到谐振频率时了开始升压，电压达到老练试验电压后，开始计时并读取试验电压，试验时间到后，继续升压至下一个老练点。老练过程结束后，确认设备状态正常即可进行耐压试验。

按规定的升压速度将电压从零开始均匀地升压至耐压试验电压值（Us=0.8U出厂），读取试验电压，并开始计时1min。试验结束后，将电压降压到零位，切断变频电源主回路开关，断开变频器电源和试验电源。试验中如无破坏性放电发生，则认为通过耐压试验。

试验中GIS室监护人应密切注意GIS装置的带电状态和仪表指示变化过程，当试验过程中试品发生击穿、闪络或加压过程中出现异常现象时，及时通知操作人员立即降下电压，并切断试验电源，用接地棒对试品充分放电后，进行检查、处理后再进行试验。

试验完毕，必须对高压部位充分放电并接地，然后拆改接线，进行其他相或其他间隔试验，其试验步骤同上。

试验结束后，用绝缘电阻表测量绝缘电阻。测试完毕，将彼试相短路接地，充分放电，恢复接线。
