交联聚乙烯电缆型号代表的含义以及敷设电缆的基本要求

三新电力 - 技术部    2016-06-06    浏览:    二维码

扫描二维码,使用手机查看。

摘要:交联聚乙烯绝缘电缆(XLPE)是固态绝缘的代表产品,它是用常温下电性能极优的聚乙烯树脂(PE)绝缘材料通过辐照或化学方法进行交联处理制成的。这种处理方法使其分子由原来的线型结构变成网状立体结构,改善了PE绝缘材料在高温下的电气性能...

交联聚乙烯绝缘电缆(XLPE)是固态绝缘的代表产品,它是用常温下电性能极优的聚乙烯树脂(PE)绝缘材料通过辐照或化学方法进行交联处理制成的。这种处理方法使其分子由原来的线型结构变成网状立体结构,改善了PE绝缘材料在高温下的电气性能和机械性能。该电缆具有电气性能(击穿电场强度高、介质损耗角正切值tanδ小、绝缘电阻高)优越;热性能和机械性能良好,允许的工作温度高,载流量大;敷设安装方便,且不受高落差和垂直敷设限制等特点。另外,该电缆在高电压等级使用方面与充油电缆相比具有结构简单,制造周期短,工作温度高,无油,敷设落差不限,安装维护方便,输电损耗小等优点。不仅广泛应用于中低压输电工程,还可应用于高压和超高压输电系统中。

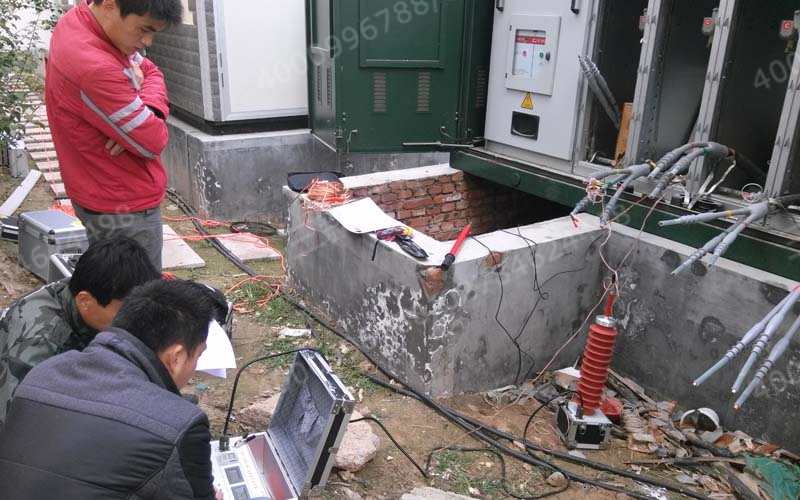

交联聚乙烯电缆的直流耐压试验

一、交联聚乙烯电缆的型号

在交联聚乙烯电缆的使用过程中,能够明确电缆标称的型号并作出正确选择是十分必要的,下面就电力电缆的命名规则解释如下:

电缆的型号由八部分组成:

1.用途代码——不标为电力电缆,K为控制缆,P为信号缆

2.绝缘代码——Z为油浸纸,X为橡胶,V为聚氯乙烯、YJ为交联聚乙烯

3.导体材料代码——不标的为铜,L为铝

4.内护层代码——Q为铅包,L为铝包,H为橡套,V为聚氯乙烯护套

5.派生代码——D为不滴流,P为干绝缘

6.外护层代码——用数字表示

7.特殊产品代码——TH为湿热带,TA为干热带

8.额定电压——单位为KV
