8.温升(℃)

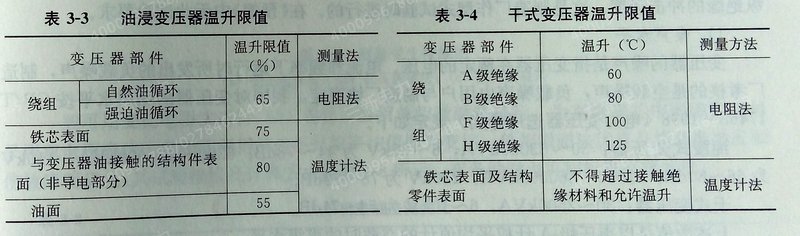

  这是绕组对空气的平均温升。它是绕组对油的平均温升和油对空气的平均温升之和(对油浸变压器而言),表3—3、表3—4列出了变压器的温升限值。

9.极性

由于绕组的绕制方向和电流进人方向使一、二次绕组之间有个加极性和减极性的问题,这是一般的变压器书中都有介绍。这里介绍两种判断方法。

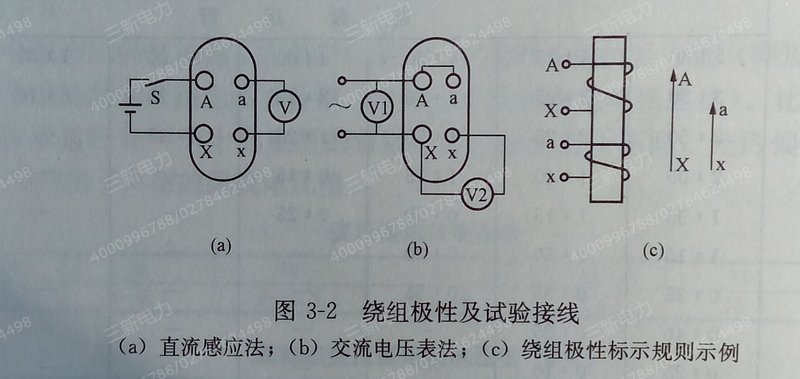

(1)直流感应法。如图3—2(a)所示,当合S时毫伏表正偏转,随即回零;开s时,毫伏表负偏转,随即回零,此时A、a为减极性。

(2)交流电压表法。如图3—2(b)所示,高压侧加压,若V2小于V,则A,a为减极性。

14.变比(N),阻抗(Z)

变压器的变比及阻抗为N=U1/U2=I2/I1=N1/N2

Z12%=【(Z1n/U1n)×Z12】×100=【电压降/额定电压】×100%

Z12=N2Z21

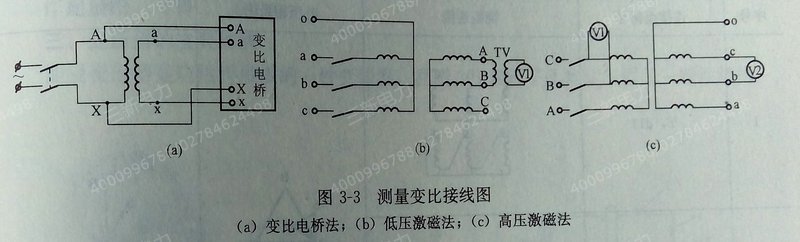

测量方法如下:变比电桥法,双电压表法及标准电压互感器法,如图3—3所示。

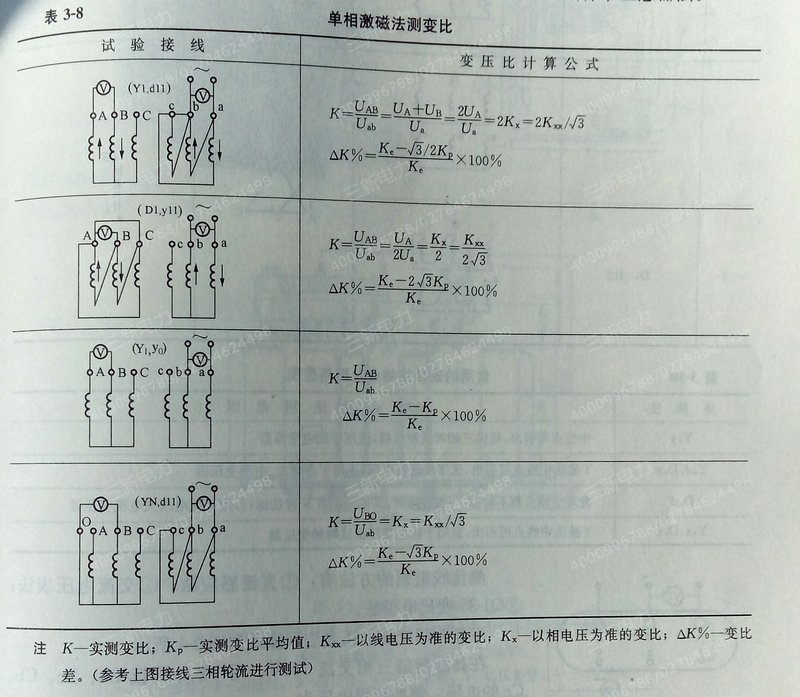

一般可用变比电桥法进行,对三相变压器用单相激磁法进行。为克服铁芯中剩磁影响可采用双电压表法。各相间测得的电压比取平均值即为变比。单相激磁法优点是提高准确度和使故障明显化,其试验接线及计算方式如表3—8所示。有条件时也可用标准互感器法。

15.绕组连接组

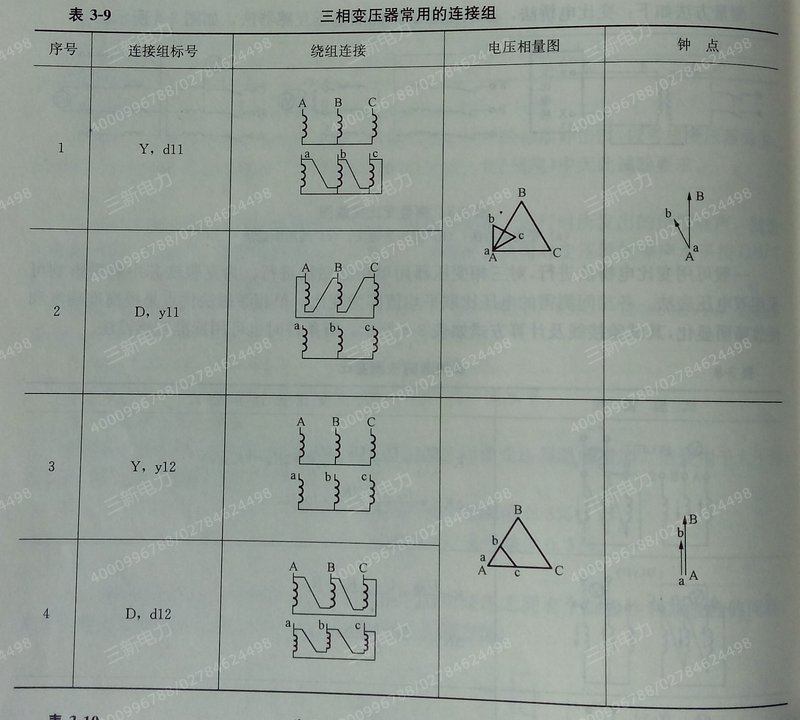

  由电机学可知,当三相绕组连接时存在着一、二次电压的相量关系,有Y,y、D,d、Y,d、D,y、Y,z、D,z点等接法,在表3—9、表3一10中列出了常用的连接组别及适用范围。

表3-10常用的连接组特点及适用范围

连接法

特点及使用范围

Y,y

中性点可引出,可供三相四线制负载,适用于配电变压器

Y,y、D,d

Y接法中性点可引出,无3次谐波电压,适用于各类大、中型变压器

D,d

允许三相负载不对称,一相故障时,其他两相可V接法运行,用于低电压大电流变压器

Y,z、D,z

Y接法中性点可引出,适用于配电变压器或特种变压器

测接线组别的方法有:①直流感应法;③QJ- 35变比电桥法。

下面介绍交流电压表法,接线如图所示。

在高压侧加三相交流380V,用V2分别读作Bb、Bc、Cb、Cc的电压。例如测得电压为:

UAB=380V,UAa=0V,UBC=360V

UBC=380V,UBb=360V,UCb=380.7V

UCA=380V,UCc=360V

做向量图,可的11点接法。
