电压互感器的常规试验项目

1.测量绕组的绝缘电阻

测量时，一次绕组用2500V兆欧表，二次绕组用1000V或2500V兆欧表，非被测绕组及外壳应接地。在吊芯时用2500V兆欧表测铁芯夹紧螺栓(可接触到的)绝缘电阻。

2测量绕组的tgδ对(20kv及以上)

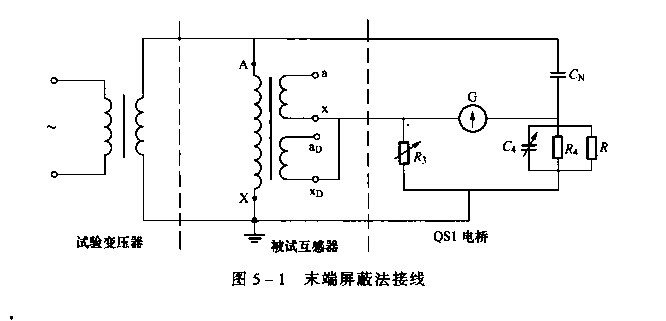

对于35kV及以上电压互感器一次绕组(带套管)的tgδ的测量可灵敏地发现绝缘缺陷。由于其绝缘方式不同，可分为全绝缘和分级式两种，故测量方法和接线也不同。对一般的全绝缘电压互感器可用西林电桥(反接法)或M型试验器测试(一次绕组短接，二次绕组短接接地)。对于分级式的电压互感器(如串级式电压互感器)建议采用“末端屏蔽法”。其接线如图5—1所示。这种方法只能测量下铁芯柱上一次绕组对二、三次绕组的tgδ(这是容易受潮的部位)，图中的并联电阻R是为了使电桥达到平衡(一般取3184Ω)，计算ka时应考虑并联的影响。同时，除了测绕组外，还应测绝缘支架的tgδ(此时法兰底座绝缘垫绝缘必须良好)。

3变流耐压

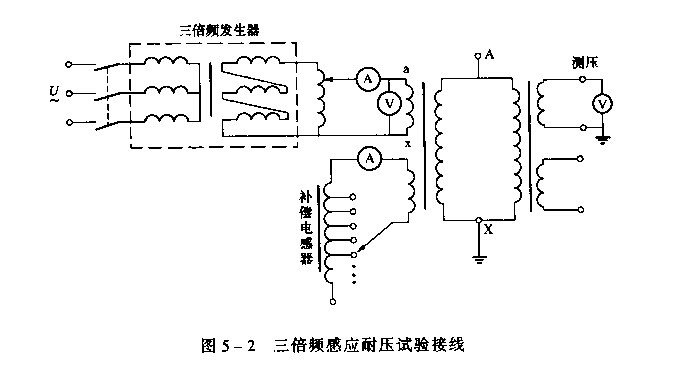

对串级式或分级绝缘式的电压互感器用倍频感应耐压试验。而全绝缘的则和变压器耐压相同。其接线如图5—2所示。

试验时，试验电压应加在被试品较高的低压端子。同时应考虑互感器的容升电压：35kW 3％、66kV 4％、110kV 5％、220kV 8％。试验前后应检查绝缘有否损伤。

4油中溶解气体色谱分析

油中溶解气体色谱分析方法同变压器，但注意值不同。

5局部放电测量

局部放电测量方法同变压器。

6空载电流测量

对三相五柱电压互感器可分别在三相加压做单相空载试验。

7对电容式电压互感器试验项目有所不同

(1)测量中间变压器和电容分压器的绝缘电阻和极间绝缘电阻。

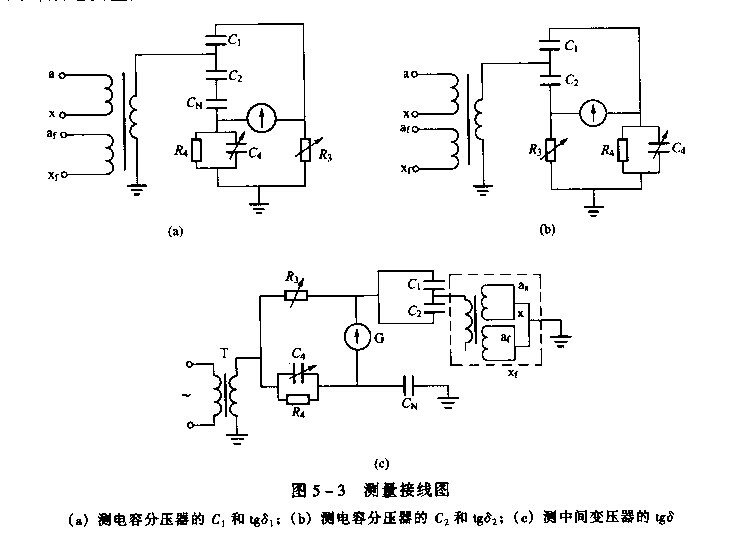

(2)测量中间变压器和电容分压器的tgδ及电容值(仅指电容分压器)，测量接线如图5—3所示，对分压电容器要分别测C1和C2。

(3)对电容分压器进行局部放电试验和交流耐压试验(必要时)
