三新电力为35kV风电场电气设备运行故障查明原因

三新电力 - 工程部    2021-05-26    浏览:    二维码

扫描二维码,使用手机查看。

摘要:5月23日,三新电力工程部接到客户来电,电场内电气设备出现不明原因的故障,导致电场发生大面积脱机事故,请工程队即刻赶赴现场,协助业主查找原因。 到达现场后,技术研对现场环境进行勘测,风电场装机容量49.5MW,33台发电机组,每11台...

5月23日,三新电力工程部接到客户来电,电场内电气设备出现不明原因的故障,导致电场发生大面积脱机事故,请工程队即刻赶赴现场,协助业主查找原因。

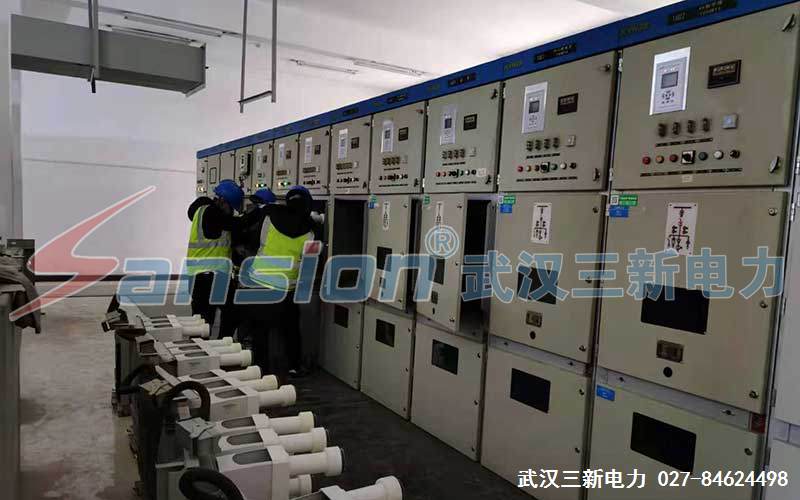

到达现场后,技术研对现场环境进行勘测,风电场装机容量49.5MW,33台发电机组,每11台“T”接在一条集电线路上,通过3条汇集线路的母线经主变升压至110KV接入系统。23日凌晨,35KV集电线路#2、#1、#3相继跳闸,最终导致全部风机退出运行。

故障描述

跳闸过程:19:36: 02,35kV母线三相电压发生突变,40ms后35kV系统A相发生单相接地故障,B、C相电压随之升高至线电压;19: 36:12 #2集电线路距离保护动作跳闸;19:36: 16,#1集电线路距离保护动作跳闸;19:36: 18 #3集电线路过流保护动作跳闸,35kV系统电压恢复正常。

原因分析

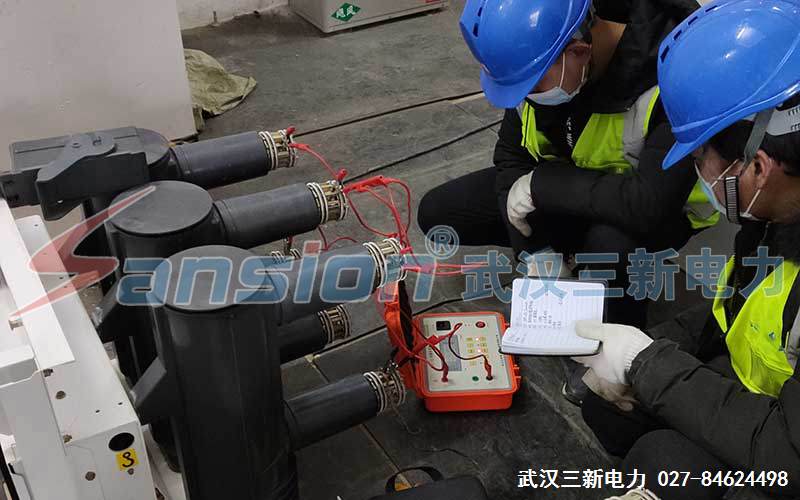

通过故障波形分析,#3集电线路A相发生下地故障,35kV系统B、C相升高至线电压,单相接地故障发展为相间短路故障相继跳闸,跳闸后检查发现,#3集电线路地埋电缆A相绝缘击穿,是故障发生的诱因;#1集电线路#7箱变B、C相避雷器烧损,#2集电线路#13箱变B、C相避雷器烧损,#3集电线路#24箱变B、C相避雷器烧损,35kV系统B、C相长时间过电压运行,箱变C相避雷器绝缘首先被击穿与A相接地短路,继而引发相间弧光短路,线路相继跳闸。

案例小结

以上实例是典型的因电缆线路单相接地引发相间故障,最终风机全部退出运行,严重影响设备安全及电网稳定。集电系统中性接地方式的选择是保障风电场安全运行的关键,合理地选择中性点接地方式,有利于放置单相接地故障扩大,提高风电场运行的安全性和可靠性。

引申阅读

风电场集电系统经电阻接地方式及保护配置方案
