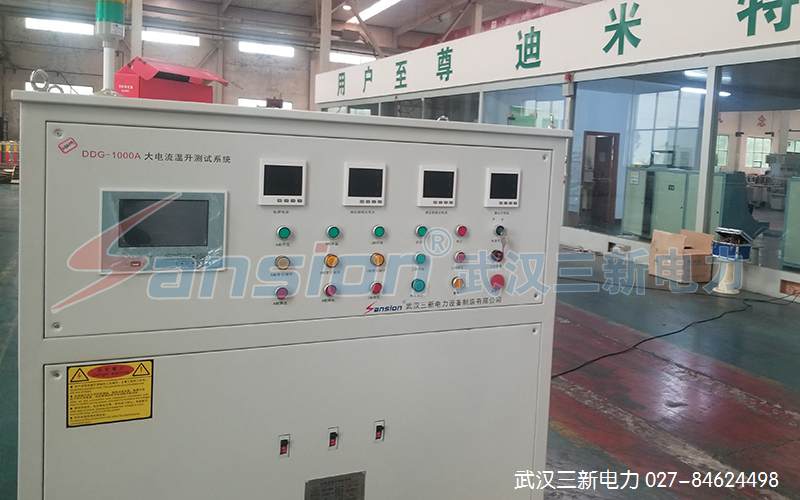

    大电流温升测试系统 大电流温升测试系统

    DDG大电流发生器(温升测试系统)[图集]

    产品品牌:三新电力 产品类别:高压开关检测设备 参考标准:DL/T596-2005

    说明书下载

    ◆ 两块电流表,大小量程监视
    ◆ 自耦变压器调节自如
    ◆ 指示灯指示,按钮操作,操作简单
    三新电力给您提供专业的电力检测解决方案!027-8462 4498。

            DDC系列大电流发生器是为电力部门和工矿企业进行电气设备试验而设计制造的专用设备,集国内外同类产品的优点于一身,采用数控技术,抗干扰能力强,和上一代升流器相比,由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器,具有输出功率大,体积小,重量轻等优点。




            本套DDG系统大电流发生器主要用于热继电器,电动机保护器,接触器,断器器,空气开关,开关柜,断路器,保护屏校验;用于一次母线保护及各种电流互感器的变比等测试项目,被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。

    大电流温升测试系统内置操作软件界面



    大电流温升测试系统现场应用案例

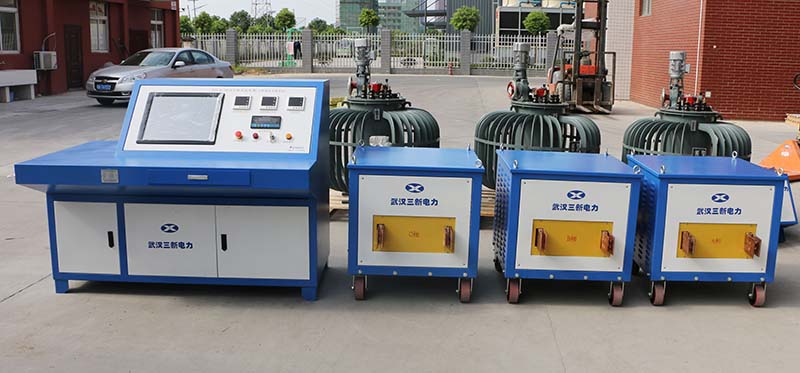

    大电流发生器系统



    大电流发生器现场试验图



    三新电力为大电流发生器现场试验提供技术指导

    DDG大电流发生器(温升测试系统)性能特点

    ◆ 采用美观大方的PVC面板
    ◆ 直接显示一次电流、二次电流的测试值,便于试验观察及记录。
    ◆ 量精度高     0.2级
    ◆ 功率大、体积小、带负载能力强
    ◆ 体积小、重量轻,体积只有同类产品的30%~70%,携带十分方便
    ◆ 仪表显示锁定功能,特别针对于互感器变比实验时能够更准确更快捷的读数
    ◆ 232通讯功能,实验结果可直接上传或用U盘存储代替手动记录
    ◆ 极性测量,互感器极性自动测量,无需单独实验
    ◆ 计时仪0.01S-9999.999S液晶显示

    DDG大电流发生器(温升测试系统)技术参数

    1、输入交流50Hz , 380V
    2、输出单相0—2500A交流大电流;电流可平滑平稳连续可调,精度高于0.2级
    3、输出电流是标准正弦波,毛刺微小,优于电力系统要求指标标准,纹波系数小于0.3%
    4、输出电流方式:真有效值连续可调
    5、输出波形:标准正弦波
    6、输出开口电压:10V
    7、电流精度 :各电流均可平滑平稳连续可调,精度高于0.5级.电流电压表显示为真有效数值,精度高、稳定度高
    8、电流稳定度:0.2%
    9、电流波形失真:THD 1%
    10、保护设置:过流、过压
    11、可测被测元件的电流动作时间,并可同步记录锁定动作时间。常开、常闭触点自动判别
    12、测时范围:0. 01S---99999.999S,精度:0. 001S
    13、功率:25KVA

    DDG大电流发生器(温升测试系统)使用说明

    使用说明:
    ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
    ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
    ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
    ☉ 详细操作说明书下载,请点击这里!

    DDG大电流发生器(温升测试系统)质检证书

    点击这里:三新电力质检证书,可查找更多其他证书与报告。

    三新电力产品售后服务保证

    三新电力用实力做担保
    专注行业,专心做事,品质承诺
