开关磁阻电机试验系统[图集]

      开关磁阻电机是一种新型调速电机，调速系统兼具直流、交流两类调速系统的优点，是继变频调速系统、无刷直流电动机调速系统的新一代无极调速系统。

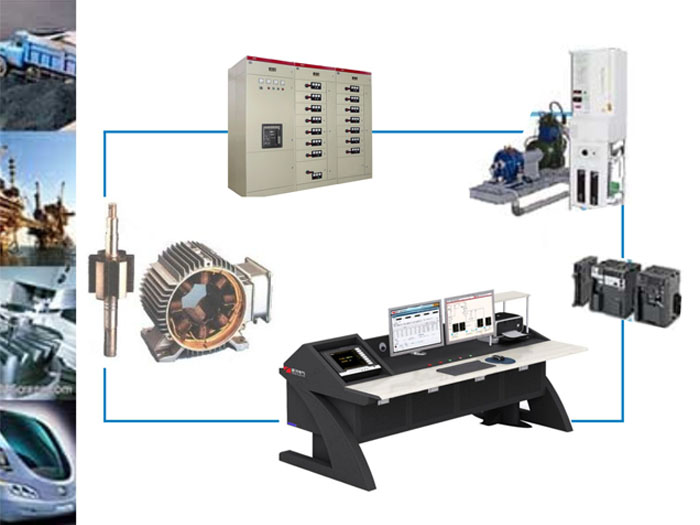

      主要由有开关磁阻电机、功率变换器、控制器与位置检测器四部分组成。开关磁阻电机试验系统可以完成电机的静态测试、功率特性、扭矩特性的测定和效率的测定。该试验系统是基于网络化测控系统研制，具备智能化、网络化的特点，同时采用能量回馈模式组建，节能环保。

设计依据

用户企业标准

GB755-2008  旋转电机定额和性能

GB/T1032-2012 三相异步电动机试验方法

GB/T1029-2005 三相同步电机试验方法

GB/T22669-2008 三相永磁同步电动机试验方法

系统介绍

主电源系统

      开关磁阻电机调速系统电源有调压器+变压供电，变压器输出电压等级有380V、660V、1140V、3300V，可为控制器提供抵押到高压不同电压等级的电源，同时调压器的加入可完成控制器的电压波动试验。

      试验电源也可以选用数字电源，可以提供更完善的电源解决方案控制系统

      控制系统采用西门子S7-200可编程序控制器解决方案，用于较高要求的控制系统，具有更多的输入/输出点，更强的模块扩展能力，更快的运行速度和功能更强的内部集成特殊功能，可完全适应于一些复杂的中小型控制系统。

测量系统
电量测量：

◆控制器输入侧，输入电压、输入电流、输入功率、电压不平衡度、电力不平衡度、功率因数、输入各次谐波、输入谐波总失真度

◆电机输入侧：输入电压、输入电流、输入功率、电流不平衡度、功率因数

◆轴功率测量：转速、扭矩（实现与电量的同步测量）

◆温度测量：环境温度、绕组温度、机壳温度、轴承温度、冷却介质温度

数据报告系统

◆数据报告系统基于SQL数据库解决方案，测控系统在采集完数据后，可以自动生成试验报告，试验报告响应相关国标的要求。

系统组成

◆ 测功控制系统由四象限变频器、负载电机、转矩转速测量装置和安全防护组成、其主要特点如下

◆ 可以四象限运转，可做发电价允准，也可以做电动机运转；既可以正向加载，也可以反向加载

◆ 加载特性非常好，在额定转速以下可以保持恒扭矩加载（转速甚至反转），额定转速以上可以恒功率加载，转矩响应快，动态性能好

◆ 结构简单、稳定性好、可靠性好、使用方便

◆ 恒扭矩和恒转速控制稳定度高

◆ 零扭矩和零转速启动，实现对电网和机械的无冲击软启动

◆ 采用发电回馈加载，具有节能效果好的特点

型号规格

试验项目

使用说明：
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
