运行线路试验设备产品列表

  • SX-6603带电电缆识别仪

    ◆将带电和不带电识别功能合二为一
    ◆本仪器锂电池供电,可以连续工作3~5小时...

  • SXDL-DQ高压电桥电缆故障测试仪

    ◆ 采用开关电源构成高压恒流源
    ◆ 高灵敏度放大器及检流计指示平衡
    ◆ 双芯高压橡皮测量电缆...

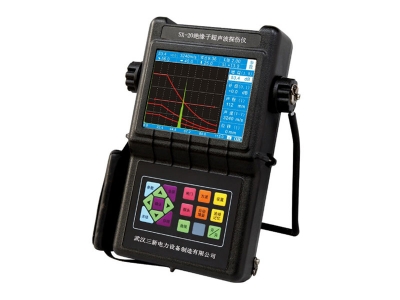

  • SX-20绝缘子超声波探伤仪

    ◆ 操作界面提供中英文切换
    ◆ 标准版配备15套电力专用探头
    ◆ 配备大容量锂电组,保证至少10小时的工作时长...

  • SXWG-16型线路故障距离测试仪

    ◆ 功能齐全
    ◆ 测试精度高
    ◆ 智能化程度高...

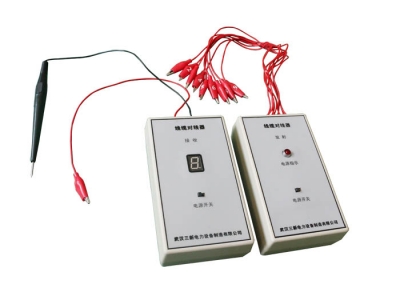

  • SX511线缆对线器

    ◆ 勿需专业电工也能完成对电缆的校线工作
    ◆ 采用CMOS器件,功耗底,电池使用寿命长
    ◆ 可单人操作,避免了传统的两人在电缆两端对讲的校线方法,省缺了通讯工具...

  • SXDL-D型电缆故障定位仪

    ◆ 有效去除干扰噪音,增强电弧产生的声音
    ◆ 可同步接受故障点放电时产生的声波和电磁波并显示探头到故障点的距离 ...

  •

    随着国民经济的告诉增长,广大电力用户对电力的需求与日俱增,并对其可靠性要求越来越高。而电缆供电以其较高的可靠性优势,越来越多地被应用于输电、配电、用电等领域。

    我国将交流电压等级分为220/380V、3KV、6 KV、10 KV、35 KV、110 KV、220 KV、330 KV、500 KV、750 KV、1000 KV等,分为输电电压与配电电压两类。

    输电线路存在的问题:
          1.雷击。雷雨季节遭受雷击机会很多。直击雷过电压,轻则引起线路绝缘子闪烙,从而引起线路单相接地或跳闸,重则引起绝缘子破裂、击穿、断线等事故,造成线路较长时间的供电中断。雷电进行波顺线路侵入到变电站,威胁电气设备的绝缘,造成避雷器爆炸、主变压器绝缘损坏等事故,直接影响了变电站的安全运行。
          2.覆冰。在低温雨雪天气里,天气寒冷时,由于湿度高,大量水气凝聚在导线表面造成覆冰,容易造成电力系统的冰冻灾害。覆冰时保杆两侧的张力不平衡,会出现导线断落冲击荷载造成倒杆;结冰的电线遇冷会收缩,风吹引起震荡,电线有时会因不胜重荷而断裂,即使不断舞动时间过长,也会使导线、塔杆、绝缘子和金具等受到不平衡冲击而疲劳损伤。
          3.外力破坏。外力破坏电力线路引起的故障越来越多,情况也较复杂,分布面广。在山区,开山炸石很容易炸伤绝缘子、炸断导线;在线路经过的下方燃烧农作物,火焰和浓烟易导致线路跳闸;在线路保护区内施工的大型吊车、挖掘机有时会碰断导线,撞坏塔杆等;还有些不法分子受到经济利益的驱使盗窃塔材、拉线等电力设施;以及在输电线路下钓鱼、违章施工等。

    定期对运行线路进行检查与试验,可以及时排除故障点,保证线路的正常运行。1KV及以上架空电力线路的试验项目如下:
          1.检查导线连接管的链接情况;
          2.悬式绝缘子串的零值绝缘子检测(66KV及以上);
          3.线路的绝缘电阻(有带电的平行线路时不测);
          4.检查相位;
          5.间隔棒检查;
          6.阻尼设施的检查;
          7.绝缘子表面等值附盐密度。

    电缆故障试验设备客户案例

    三新电力复合绝缘子测试仪成功应用于西安电力系统
    三新连销20套绝缘子测试仪,用销量证明实力
    合肥劲力采购三新串联谐振等27台(套)电测设备


    电缆故障试验设备技术分享

    FAQ  运行线路试验设备使用常见问题

    问:怎么检查绝缘子停电测试仪的电压?
    答:一般在进行在测量之前,可以先检查一下绝缘子停电测试仪内部的测量电压,以确定本测试仪是否正常。方法是:将“测试开关”按到“×10V”,将“电源开关”按到“开”,当“测试杆” 都悬空时,“显示屏”的读数“×10”,就是本测试仪内部的测量电压。例:“显示屏”的读数 为[ 5 2 0 ],那么测试仪内部的测量电压就是 5200V。

    问:电缆的电缆故障测试仪主要有哪几部分组成?
    答:电缆故障测试测试成套系统主要由电缆故障测试仪主机、电缆路径及故障定点仪组成,在实际查找电缆故障时,还会用到、电缆故障一体化高压发生器、电缆识别仪 、高压电缆安全刺扎器、电流取样器、电缆故障一体化高压发生器、脉冲电容器、成套专用测试线等设备。

    问:核相器的主要用途是什么?
    答:在闭环两电源之前一定要进行核相操作,否则可能发生短路。高压核相器用于检测环网或双电源电力网闭环点断路器两侧电源是否同相,适合6KV~35KV输电线路带电核相作业, 同时具有高压验电和核定相序的功能。

    问:电缆故障测试仪系统中的定点仪和路径仪起什么作用?
    答:定点仪用于埋地动力电缆绝缘故障点的快速、精确定位及电缆埋设路径和埋设深度的准确探测。路径仪配合路径探测接收机能可靠地探测各类埋地电缆的埋设路径及埋设深度。

    问:绝缘子停电测试仪有什么优点和缺点?
    答:优点:电池耐用。产生静态高压时,整机耗电量约为 15mA,仅相当于一台小型半导体收音机的耗电量。在不经常使用时,一节 9V 层叠电池可使用一年。缺点:5000V 直流电压容易受到外界环境的影响而改变,特别是环境湿度的影响。一般情况下,高压应在 3000V 至 6000V 之间。

    问:ST-330电缆故障测试仪与ST-330A电缆故障测试仪有什么区别。
    答:ST-330A电缆故障测试仪是330款的升级版。在测试性能上,ST-330A电缆故障仪采集数据可信度高,波形显示清晰易辩,回波拐点明显,特别容易判读故障距离。 特别要提到的是,本仪器抗电磁 干扰的能力特强。特殊的电路设计使仪器在数万伏冲击高压的测试环境中不会发生死机现象。
