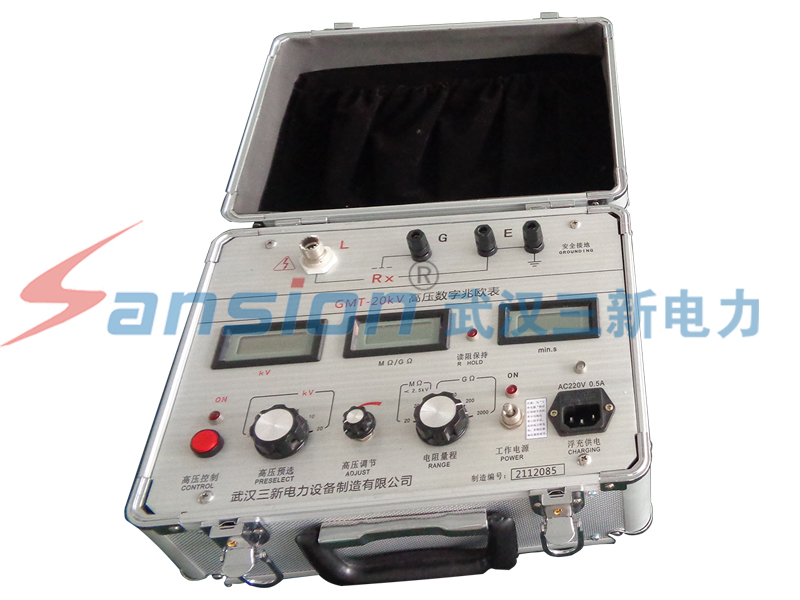

    GMT可调高压数字兆欧表[图集]

    产品品牌:三新电力 产品类别:绝缘电阻测试设备 参考标准:DL/T845.1-2004,DL/T474.1-2006

    说明书下载

    ◆ 具有强力抗电场感应干扰能力
    ◆ 测试电源的短路电流>5mA
    ◆ 电阻测量范围宽广
    三新电力给您提供专业的电力检测解决方案!027-8462 4498。
           GMT可调高压数字兆欧表测试电压高,出力强,被测量对象往往又带有工频泄漏或感应上高压干扰电能,因此为了人身安全,使用本仪器首先一定要接好安全接地线。

           GMT可调高压数字兆欧表在高压启动后,请不要采用人工放电方式检查仪表,在测试完毕后也应等待本仪表自动放电使电压表回零后才进行例行安全需要的人工放电!因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命,如果脉冲窜入仪表,也有损仪表内的集成电路。

           GMT可调高压数字兆欧表是三新电力为解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。

    GMT可调高压数字兆欧表性能特点

    ◆ 具有强力抗电场感应干扰能力,达到2mA(50Hz),已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。
    ◆ 测试电源的短路电流>10mA。适应大容量、大电感的测试。
    ◆ 电阻测量范围宽广,从0.01MΩ~2000GΩ。读数准确、分辨力高。
    ◆ 测试电源的电压范围宽广,可选择0.1、0.25、0.5、1、2.5、5、10、15、20,也可从0V平滑调起连续调节到需要的电压。
    ◆ 具有计时报时功能,提醒使用者记录,分析被测量对象的吸收比和极化指数。

    GMT可调高压数字兆欧表技术参数

    ◆ 产品规格:
    型     号 测  试 电 压 电压准确度 短路电流 电 阻 测 量 范 围
    GMT-5kV 0.1、0.25、0.5、1、2.5、5kV ±(5%+10V) >10mA 0.01MΩ~1999GΩ
    GMT-10kV 0.25、0.5、1、2.5、5、10kV ±(5%+10V) >10mA 0.01MΩ~1999GΩ
    GMT-15kV 0.5、1、2.5、5、10、15kV ±(5%+10V) >10mA 0.01MΩ~1999GΩ
    GMT-20kV 0.5、1、2.5、5、10、20kV ±(5%+10V) >10mA 0.01MΩ~1999GΩ
    GMT-25kV 0.5、1、2.5、5、10、25kV ±(5%+10V) >10mA 0.01MΩ~1999GΩ

    测试电压可从0伏起平滑连续调节到需要值。

    ◆ 量程与准确度:

    量    程(限压) 电 阻 测 量
    有 效 范 围
    准  确  度
    20MΩ 0.5~19.99MΩ ±(5%+5字)
    200MΩ 5.0~199.9MΩ ±(5%+5字)
    2GΩ 0.05~1.999GΩ ±(5%+5字)
    20GΩ 0.5~19.99GΩ ±(5%+5字)
    200GΩ 5.0~199.9GΩ ±(10%+10字)
    2000GΩ 50  ~1999GΩ ±(20%+10字)

    注意:
    ① MΩ量程定标电压为0.5kV
    ②GΩ量程定标电压为2.5kV
    ③2000GΩ量程为参考量程,用于相对湿度小于70%的干燥环境使用。
    ④当测试电压高于8kV,绝缘电阻高于20GΩ后,裸露在空气的高压电极导体由于会电离空气,放出电荷而引起电阻测量数值大大偏低。为此,为准确测量,裸露在空气的高压电极导体应加屏蔽网。
    ◆ 抗电场干扰能力:2mA(50/60Hz)
    ◆ 报时、报警功能:秒表显示最大值为19分59秒。20分钟一循环。声响报点为15秒、60秒、每分钟。到点报短促声响,电阻读数保持5秒,被测电阻低于量程下限,读数无效时以连续声报警。
    ◆ 显示表:三位半LCD数字表头三个,分别显示测试电压、电阻、时间。
    ◆ 供电:由内附1.2V/2000mAh镍氢可充电电池10节,共DC12V供电。带交流(50/60Hz)220V接入口对电池充电或浮充电工作。
    ◆ 使用环境:温度: 0~40℃,相对湿度:20~90%

    GMT可调高压数字兆欧表使用说明

    使用说明:
    ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
    ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
    ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
    ☉ 详细操作说明书下载,请点击这里!
